各种LED灯电路(实用型)

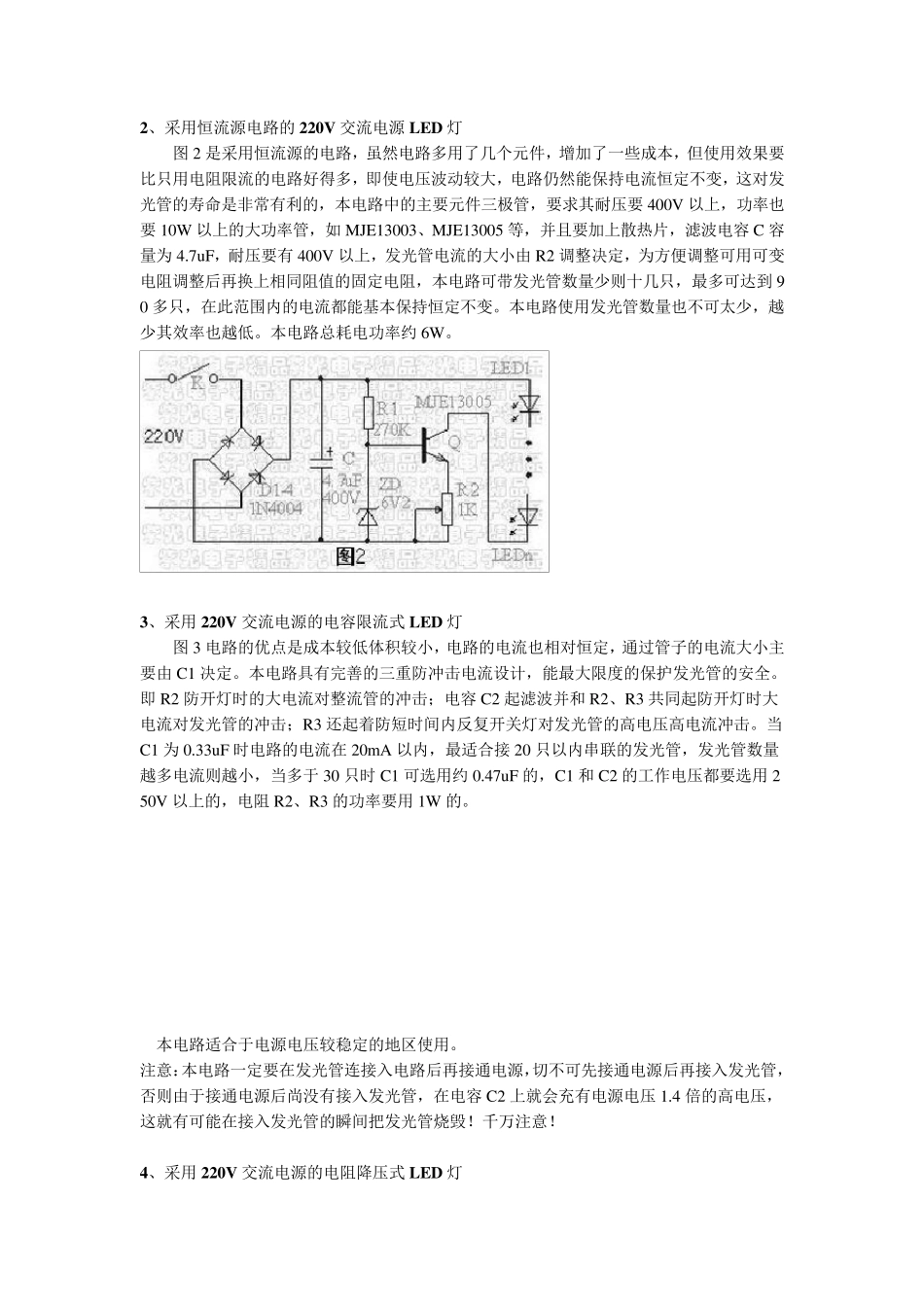

各种LED 灯电路 1、采用 220V 交流电源的电阻限流式 LED 灯 图 1 电路的特点是制作简单，根据本地区电源电压的高低，一般可用管子 90-100 只串联。管子的数量如果太少效率相对就较低。限流电阻 R 根据电源电压和管子的数量适当调整以控制发光管的电流，一般不要超过 20mA。对于电源电压不稳定和波动较大的地区，发光管的电流也会跟着电压的波动而有所波动，这是它的缺点。限流电阻 R 的功率要求 2W 以上，以免发热损坏（发光管数量越少，R 的阻值就要越大且功率也要越大）。本电路总耗电功率不足 6W。如果用于制作射灯，则宜选用聚光型的发光管，如果用于制作一般照明台灯，则宜选用散光型的发光管。 注意；你按照电压是 3V，电流是 5 至 20m A 计算就可。如果用交流 220V，只需串联 90K至 150K 的限流电阻，限流为 10 至 20m A。如果你用直流 12V，建议可用 1K 的限流电阻，如果是直流 6V 用 500 欧就可。限流 5 至 20m A。但也有小型做指示灯的 LED 供电1.5 至1.8V，5 至 10m A， LED 限流电阻的大小计算 请问把 18 个发光二极管通过串联并联方法点亮，电源电压是 12V 限流电阻怎样计算。 （電源電壓 V－LED 切入電壓 V）÷限流電流 A＝電阻值 Ω 假設你買的 LED 切入電壓是 3.2V 限流電流 20mA 帶入公式就是... (車用電源電壓 12V - LED 切入電壓 32.V) ÷ 限流電流 20mA (mA=千分之一 A,20mA=0.02A 所以也就是 8.8V ÷ 0.02A = 440Ω 如果是三顆串聯就是 (12V - 3.2X3) ÷ 20mA 也就是 2.4V ÷ 0.02A = 120Ω 以此類推 很多时候电路中都用 LED 做指示，这就涉及到限流电阻，这个怎么选取呢？ 2、采用恒流源电路的 220V 交流电源 LED 灯 图 2 是采用恒流源的电路，虽然电路多用了几个元件，增加了一些成本，但使用效果要比只用电阻限流的电路好得多，即使电压波动较大，电路仍然能保持电流恒定不变，这对发光管的寿命是非常有利的，本电路中的主要元件三极管，要求其耐压要 400V 以上，功率也要 10W 以上的大功率管，如 MJE13003、MJE13005 等，并且要加上散热片，滤波电容 C 容量为 4.7uF，耐压要有 400V 以上，发光管电流的大小由 R2 调整决定，为方便调整可用可变电阻调整后再换上相同阻值的固定电阻，本电路可带发光管数量少则十几只，最多可达到 90 多只，在此范围内的电流都能基本保持恒定不变。本电...
