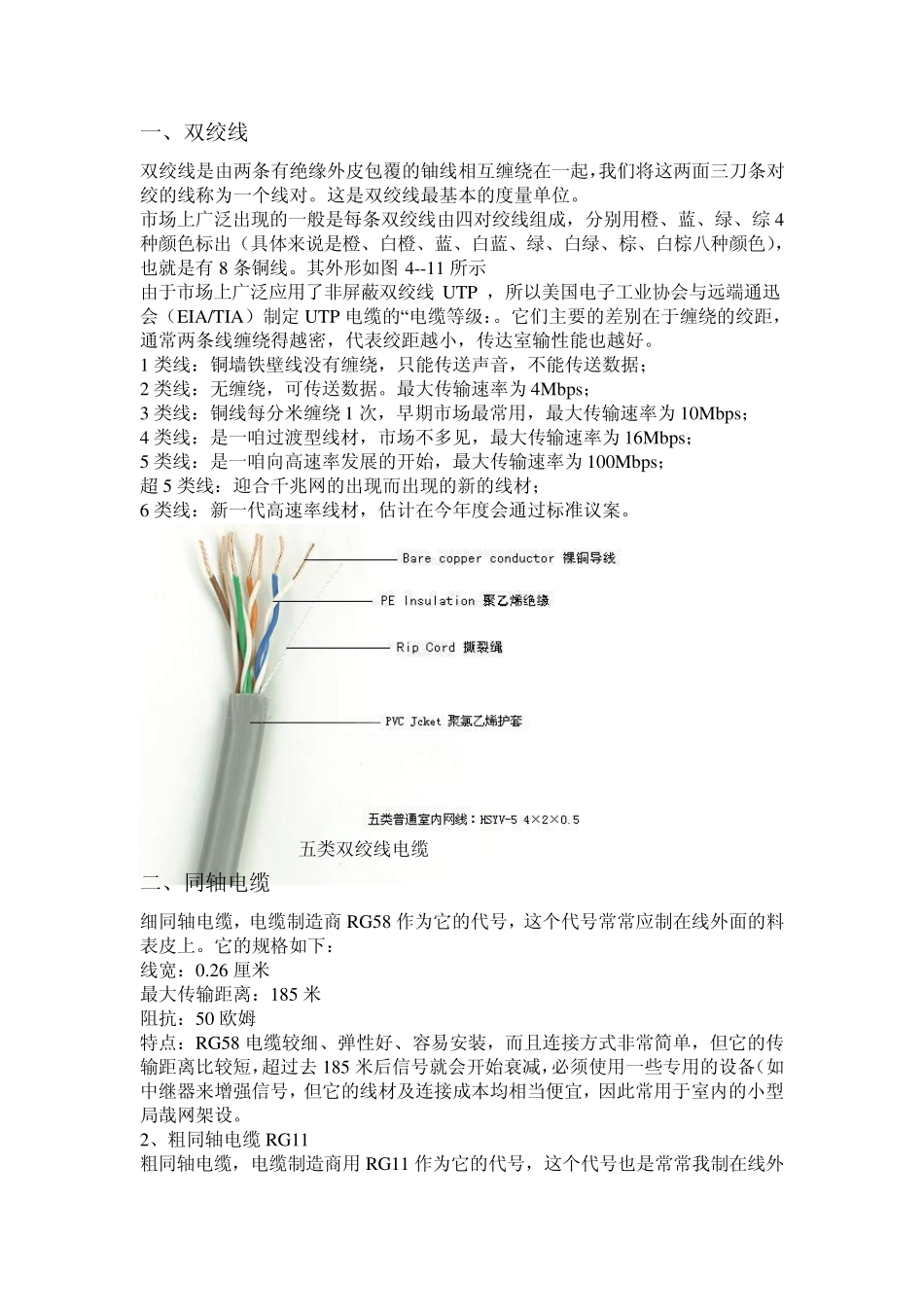

一、双绞线 双绞线是由两条有绝缘外皮包覆的铀线相互缠绕在一起,我们将这两面三刀条对绞的线称为一个线对。这是双绞线最基本的度量单位。 市场上广泛出现的一般是每条双绞线由四对绞线组成,分别用橙、蓝、绿、综 4种颜色标出(具体来说是橙、白橙、蓝、白蓝、绿、白绿、棕、白棕八种颜色),也就是有 8 条铜线。其外形如图 4--11 所示 由于市场上广泛应用了非屏蔽双绞线 UTP ,所以美国电子工业协会与远端通迅会(EIA/TIA)制定 UTP 电缆的“电缆等级:。它们主要的差别在于缠绕的绞距,通常两条线缠绕得越密,代表绞距越小,传达室输性能也越好。 1 类线:铜墙铁壁线没有缠绕,只能传送声音,不能传送数据; 2 类线:无缠绕,可传送数据。最大传输速率为 4Mbps; 3 类线:铜线每分米缠绕 1 次,早期市场最常用,最大传输速率为 10Mbps; 4 类线:是一咱过渡型线材,市场不多见,最大传输速率为 16Mbps; 5 类线:是一咱向高速率发展的开始,最大传输速率为 100Mbps; 超 5 类线:迎合千兆网的出现而出现的新的线材; 6 类线:新一代高速率线材,估计在今年度会通过标准议案。 五类双绞线电缆 二、同轴电缆 细同轴电缆,电缆制造商 RG58 作为它的代号,这个代号常常应制在线外面的料表皮上。它的规格如下: 线宽:0.26 厘米 最大传输距离:185 米 阻抗:50 欧姆 特点:RG58 电缆较细、弹性好、容易安装,而且连接方式非常简单,但它的传输距离比较短,超过去 185 米后信号就会开始衰减,必须使用一些专用的设备(如中继器来增强信号,但它的线材及连接成本均相当便宜,因此常用于室内的小型局哉网架设。 2、粗同轴电缆 RG11 粗同轴电缆,电缆制造商用 RG11 作为它的代号,这个代号也是常常我制在线外面的普表皮上。它的规格如下: 线宽:1.27 厘米 最大传输距离:500 米 阻抗:50 欧姆 特点:线较粗,因此弹性较差,而且制作方式较为复杂,在室内安装时会遇到订烦;但它的最大传输距离远远大于 RG58,可以达到点 00 米,学用于主干或建筑间连接。但要说明的是,由于网络技术的不断进步,这种电缆公能提供 10MBPS的速度,所以主干或建筑间的连接渐被速度更快的光纤代替。 现在,大家可以很容易在电脑配件商处购买到已制好的同轴电缆。你也可以自己动手制作,主要是基于如下考虑: (1)进一步降低成本; (2)需要随心所欲地调整电缆的长度; (3)希望动手度一度电缆的制作...
