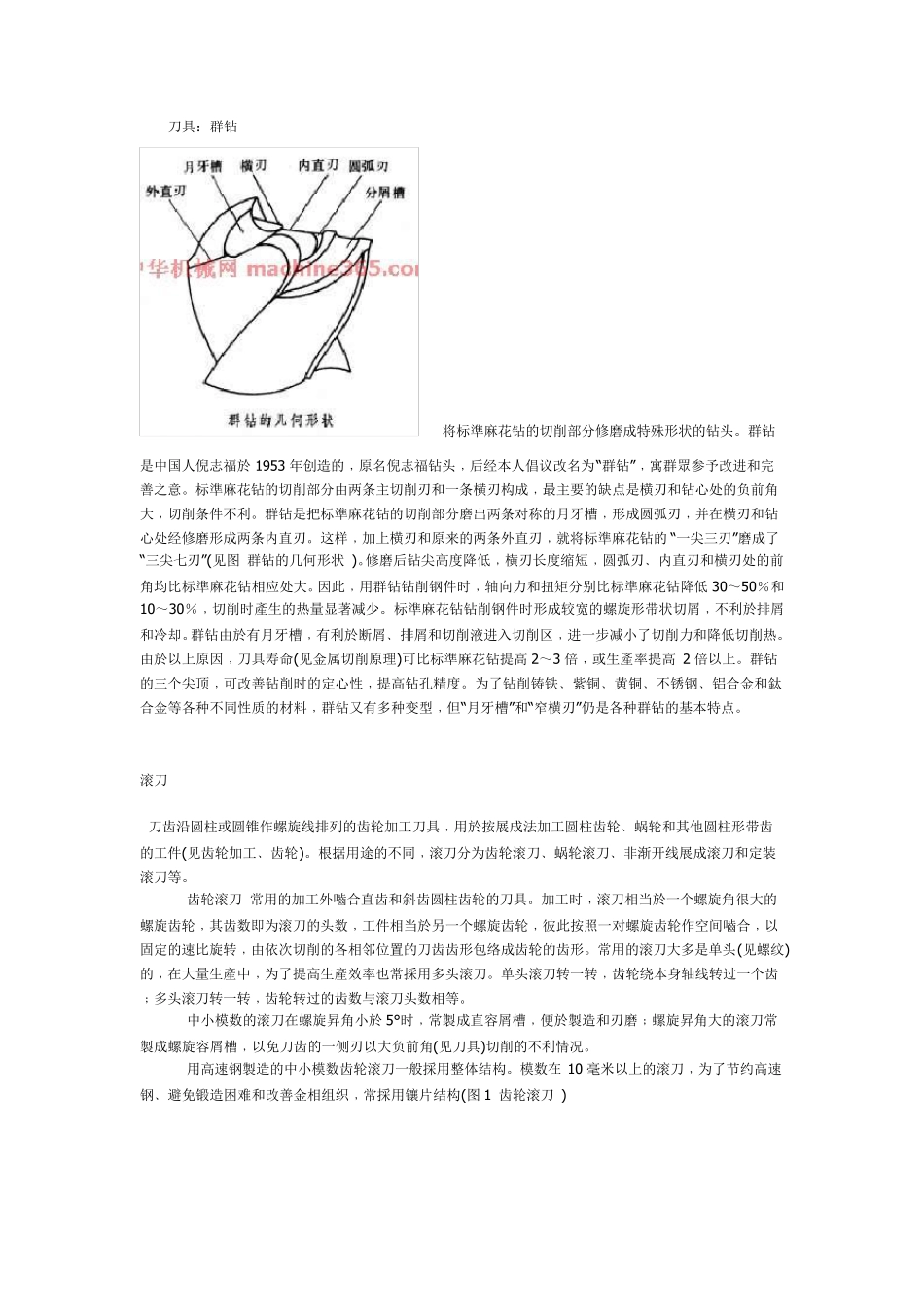

刀具:群钻 将标準麻花钻的切削部分修磨成特殊形状的钻头。群钻是中国人倪志福於 1953 年创造的﹐原名倪志福钻头﹐后经本人倡议改名为“群钻” ﹐寓群眾参予改进和完善之意。标準麻花钻的切削部分由两条主切削刃和一条横刃构成﹐最主要的缺点是横刃和钻心处的负前角大﹐切削条件不利。群钻是把标準麻花钻的切削部分磨出两条对称的月牙槽﹐形成圆弧刃﹐并在横刃和钻心处经修磨形成两条内直刃。这样﹐加上横刃和原来的两条外直刃﹐就将标準麻花钻的“一尖三刃” 磨成了“三尖七刃” (见图 群钻的几何形状 )。修磨后钻尖高度降低﹐横刃长度缩短﹐圆弧刃﹑内直刃和横刃处的前角均比标準麻花钻相应处大。因此﹐用群钻钻削钢件时﹐轴向力和扭矩分别比标準麻花钻降低 30~50%和10~30%﹐切削时產生的热量显著减少。标準麻花钻钻削钢件时形成较宽的螺旋形带状切屑﹐不利於排屑和冷却。群钻由於有月牙槽﹐有利於断屑﹑排屑和切削液进入切削区﹐进一步减小了切削力和降低切削热。由於以上原因﹐刀具寿命(见金属切削原理)可比标準麻花钻提高 2~3 倍﹐或生產率提高 2 倍以上。群钻的三个尖顶﹐可改善钻削时的定心性﹐提高钻孔精度。为了钻削铸铁﹑紫铜﹑黄铜﹑不锈钢﹑铝合金和鈦合金等各种不同性质的材料﹐群钻又有多种变型﹐但“月牙槽” 和“窄横刃” 仍是各种群钻的基本特点。 滚刀 刀齿沿圆柱或圆锥作螺旋线排列的齿轮加工刀具﹐用於按展成法加工圆柱齿轮﹑蜗轮和其他圆柱形带齿的工件(见齿轮加工﹑齿轮)。根据用途的不同﹐滚刀分为齿轮滚刀﹑蜗轮滚刀﹑非渐开线展成滚刀和定装滚刀等。 齿轮滚刀 常用的加工外嚙合直齿和斜齿圆柱齿轮的刀具。加工时﹐滚刀相当於一个螺旋角很大的螺旋齿轮﹐其齿数即为滚刀的头数﹐工件相当於另一个螺旋齿轮﹐彼此按照一对螺旋齿轮作空间嚙合﹐以固定的速比旋转﹐由依次切削的各相邻位置的刀齿齿形包络成齿轮的齿形。常用的滚刀大多是单头(见螺纹)的﹐在大量生產中﹐为了提高生產效率也常採用多头滚刀。单头滚刀转一转﹐齿轮绕本身轴线转过一个齿﹔多头滚刀转一转﹐齿轮转过的齿数与滚刀头数相等。 中小模数的滚刀在螺旋昇角小於 5° 时﹐常製成直容屑槽﹐便於製造和刃磨﹔螺旋昇角大的滚刀常製成螺旋容屑槽﹐以免刀齿的一侧刃以大负前角(见刀具)切削的不利情况。 用高速钢製造的中小模数齿轮滚刀一般採用整体结构。模数在 10 毫米以上的滚刀﹐为了节约高速钢﹑避免锻造困难和改善金相组织﹐常...
