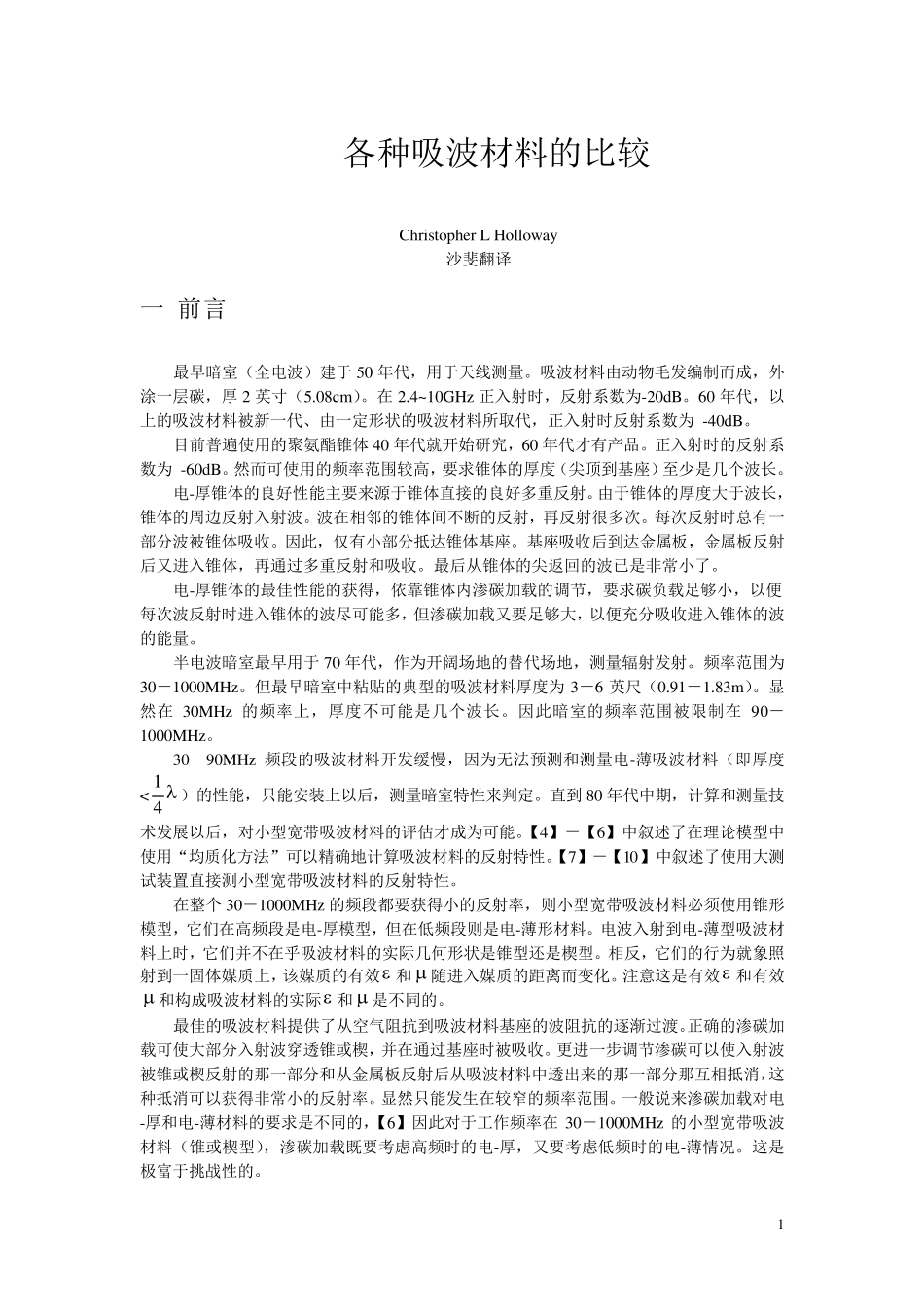

1 各种吸波材料的比较 Christopher L Holloway 沙斐翻译 一 前言 最早暗室（全电波）建于 50 年代，用于天线测量。吸波材料由动物毛发编制而成，外涂一层碳，厚 2 英寸（5.08cm）。在 2.4~10GHz 正入射时，反射系数为-20dB。60 年代，以上的吸波材料被新一代、由一定形状的吸波材料所取代，正入射时反射系数为 -40dB。 目前普遍使用的聚氨酯锥体 40 年代就开始研究，60 年代才有产品。正入射时的反射系数为 -60dB。然而可使用的频率范围较高，要求锥体的厚度（尖顶到基座）至少是几个波长。 电-厚锥体的良好性能主要来源于锥体直接的良好多重反射。由于锥体的厚度大于波长，锥体的周边反射入射波。波在相邻的锥体间不断的反射，再反射很多次。每次反射时总有一部分波被锥体吸收。因此，仅有小部分抵达锥体基座。基座吸收后到达金属板，金属板反射后又进入锥体，再通过多重反射和吸收。最后从锥体的尖返回的波已是非常小了。 电-厚锥体的最佳性能的获得，依靠锥体内渗碳加载的调节，要求碳负载足够小，以便每次波反射时进入锥体的波尽可能多，但渗碳加载又要足够大，以便充分吸收进入锥体的波的能量。 半电波暗室最早用于 70 年代，作为开阔场地的替代场地，测量辐射发射。频率范围为30－1000MHz。但最早暗室中粘贴的典型的吸波材料厚度为 3－6 英尺（0.91－1.83m）。显然在 30MHz 的频率上，厚度不可能是几个波长。因此暗室的频率范围被限制在 90－1000MHz。 30－90MHz 频段的吸波材料开发缓慢，因为无法预测和测量电-薄吸波材料（即厚度< 14 ）的性能，只能安装上以后，测量暗室特性来判定。直到 80 年代中期，计算和测量技术发展以后，对小型宽带吸波材料的评估才成为可能。【4】－【6】中叙述了在理论模型中使用“均质化方法”可以精确地计算吸波材料的反射特性。【7】－【10】中叙述了使用大测试装置直接测小型宽带吸波材料的反射特性。 在整个 30－1000MHz 的频段都要获得小的反射率，则小型宽带吸波材料必须使用锥形模型，它们在高频段是电-厚模型，但在低频段则是电-薄形材料。电波入射到电-薄型吸波材料上时，它们并不在乎吸波材料的实际几何形状是锥型还是楔型。相反，它们的行为就象照射到一固体媒质上，该媒质的有效 和 随进入媒质的距离而变化。注意这是有效 和有效 和构成吸波材料的实际 和 是不同的。 最佳的吸波材料提供了从空气阻抗到吸波材料基座的波阻抗的逐渐...
