各种法兰标准尺寸表

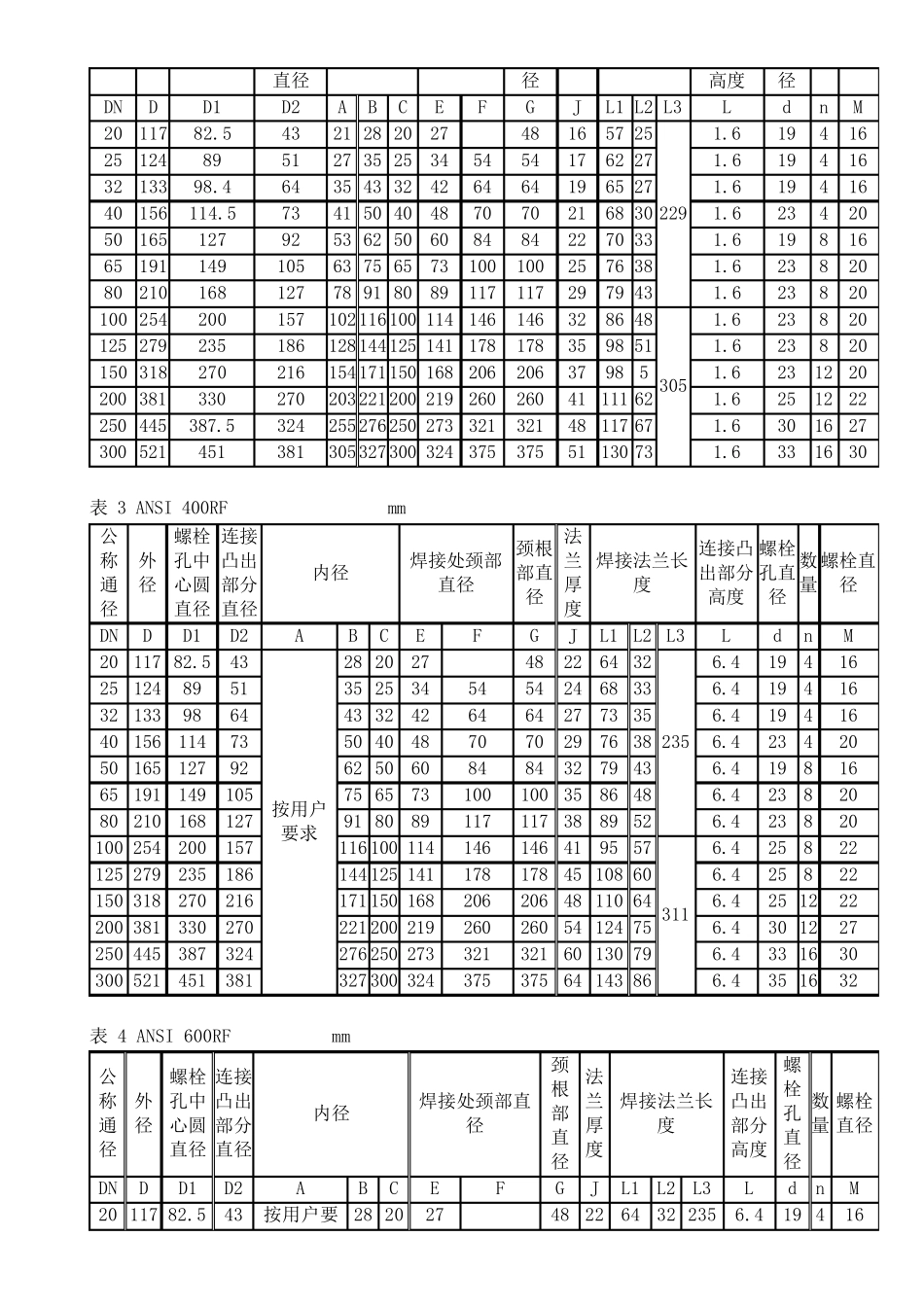

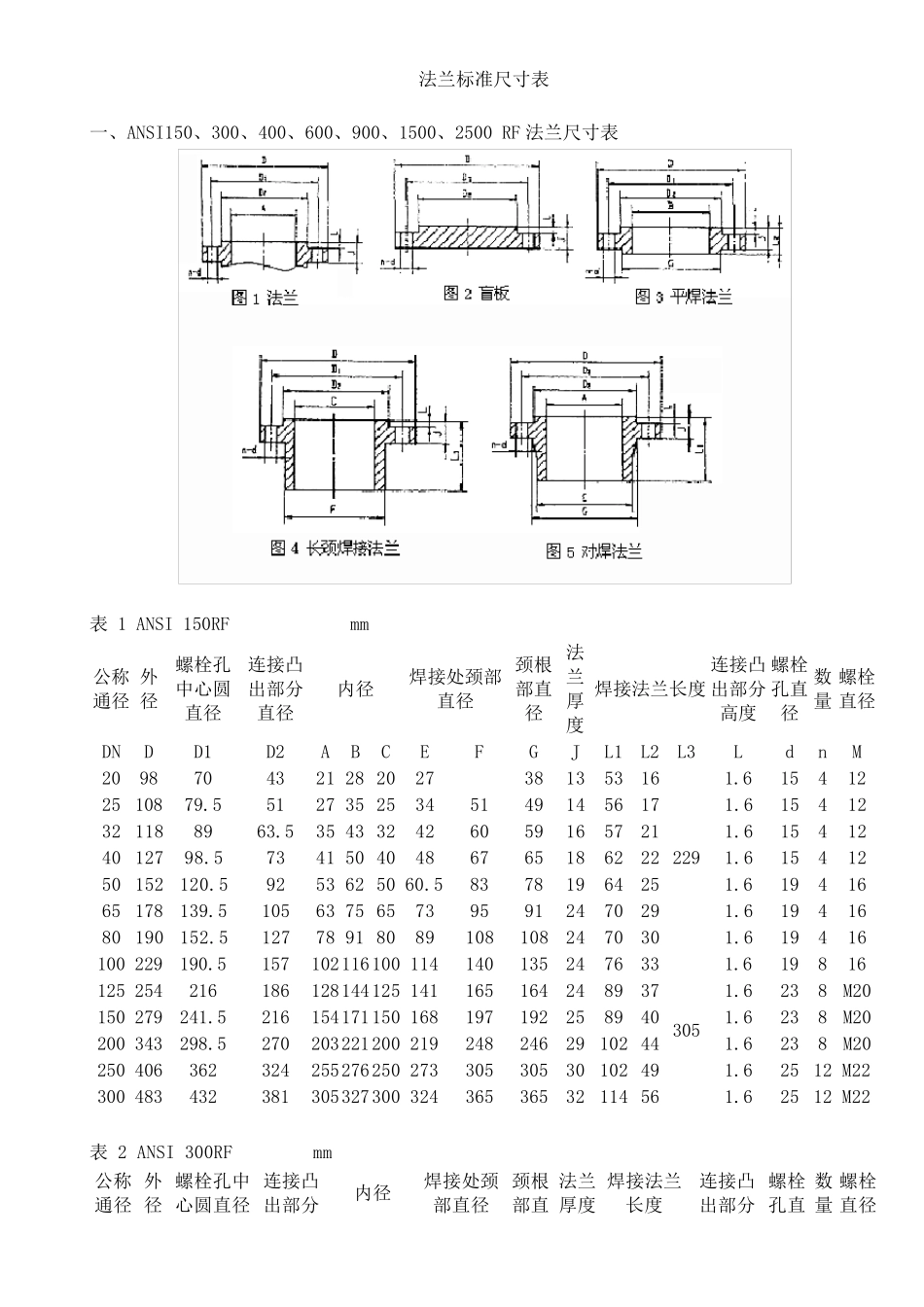

法兰标准尺寸表 一、ANSI150、300、400、600、900、1500、2500 RF 法兰尺寸表 表 1 ANSI 150RF mm 公称通径 外径 螺栓孔中心圆直径 连接凸出部分直径 内径 焊接处颈部直径 颈根部直径 法兰厚度 焊接法兰长度 连接凸出部分高度 螺栓孔直径 数量 螺栓直径 DN D D1 D2 A B C E F G J L1 L2 L3 L d n M 20 98 70 43 21 28 20 27 38 13 53 16 229 1.6 15 4 12 25 108 79.5 51 27 35 25 34 51 49 14 56 17 1.6 15 4 12 32 118 89 63.5 35 43 32 42 60 59 16 57 21 1.6 15 4 12 40 127 98.5 73 41 50 40 48 67 65 18 62 22 1.6 15 4 12 50 152 120.5 92 53 62 50 60.5 83 78 19 64 25 1.6 19 4 16 65 178 139.5 105 63 75 65 73 95 91 24 70 29 1.6 19 4 16 80 190 152.5 127 78 91 80 89 108 108 24 70 30 1.6 19 4 16 100 229 190.5 157 102 116 100 114 140 135 24 76 33 305 1.6 19 8 16 125 254 216 186 128 144 125 141 165 164 24 89 37 1.6 23 8 M20 150 279 241.5 216 154 171 150 168 197 192 25 89 40 1.6 23 8 M20 200 343 298.5 270 203 221 200 219 248 246 29 102 44 1.6 23 8 M20 250 406 362 324 255 276 250 273 305 305 30 102 49 1.6 25 12 M22 300 483 432 381 305 327 300 324 365 365 32 114 56 1.6 25 12 M22 表 2 ANSI 300RF mm 公称通径 外径 螺栓孔中心圆直径 连接凸出部分内径 焊接处颈部直径 颈根部直法兰厚度 焊接法兰长度 连接凸出部分螺栓孔直数量 螺栓直径 直径 径 高度 径 DN D D1 D2 A B C E F G J L1 L2 L3 L d n M 20 117 82.5 43 21 28 20 27 48 16 57 25 229 1.6 19 4 16 25 124 89 51 27 35 25 34 54 54 17 62 27 1.6 19 4 16 32 133 98.4 64 35 43 32 42 64 64 19 65 27 1.6 19 4 16 40 156 114.5 73 41 50 40 48 70 70 21 68 30 1.6 23 4 20 50 165 127 92 53 62 50 60 84 84 22 70 33 1.6 19 8 16 65 191 149 105 63 75 65 73 100 100 25 76 38 1.6 23 8 20 80 210 168 127 7...
