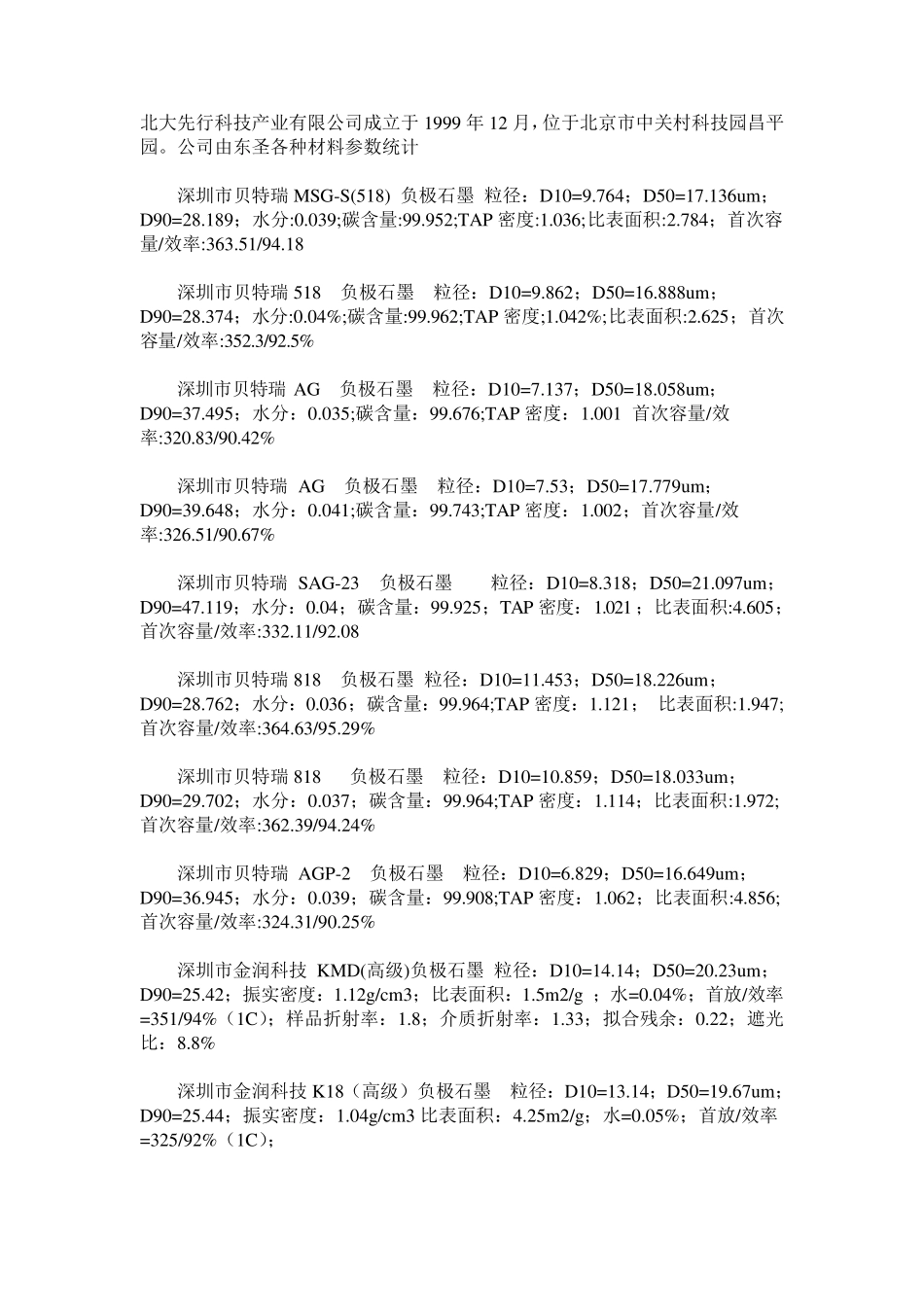

北大先行科技产业有限公司成立于1999 年12 月，位于北京市中关村科技园昌平园。公司由东圣各种材料参数统计 深圳市贝特瑞 MSG-S(518) 负极石墨 粒径：D10=9.764；D50=17.136um；D90=28.189；水分:0.039;碳含量:99.952;TAP 密度:1.036;比表面积:2.784；首次容量/效率:363.51/94.18 深圳市贝特瑞 518 负极石墨 粒径：D10=9.862；D50=16.888um；D90=28.374；水分:0.04%;碳含量:99.962;TAP 密度;1.042%;比表面积:2.625；首次容量/效率:352.3/92.5% 深圳市贝特瑞 AG 负极石墨 粒径：D10=7.137；D50=18.058um；D90=37.495；水分：0.035;碳含量：99.676;TAP 密度：1.001 首次容量/效率:320.83/90.42% 深圳市贝特瑞 AG 负极石墨 粒径：D10=7.53；D50=17.779um；D90=39.648；水分：0.041;碳含量：99.743;TAP 密度：1.002；首次容量/效率:326.51/90.67% 深圳市贝特瑞 SAG-23 负极石墨 粒径：D10=8.318；D50=21.097um；D90=47.119；水分：0.04；碳含量：99.925；TAP 密度：1.021 ；比表面积:4.605；首次容量/效率:332.11/92.08 深圳市贝特瑞 818 负极石墨 粒径：D10=11.453；D50=18.226um；D90=28.762；水分：0.036；碳含量：99.964;TAP 密度：1.121； 比表面积:1.947;首次容量/效率:364.63/95.29% 深圳市贝特瑞 818 负极石墨 粒径：D10=10.859；D50=18.033um；D90=29.702；水分：0.037；碳含量：99.964;TAP 密度：1.114；比表面积:1.972;首次容量/效率:362.39/94.24% 深圳市贝特瑞 AGP-2 负极石墨 粒径：D10=6.829；D50=16.649um；D90=36.945；水分：0.039；碳含量：99.908;TAP 密度：1.062；比表面积:4.856;首次容量/效率:324.31/90.25% 深圳市金润科技 KMD(高级)负极石墨 粒径：D10=14.14；D50=20.23um；D90=25.42；振实密度：1.12g/cm3；比表面积：1.5m2/g ；水=0.04%；首放/效率=351/94%（1C）；样品折射率：1.8；介质折射率：1.33；拟合残余：0.22；遮光比：8.8% 深圳市金润科技K18（高级）负极石墨 粒径：D10=13.14；D50=19.67um；D90=25.44；振实密度：1.04g/cm3 比表面积：4.25m2/g；水=0.05%；首放/效率=325/92%（1C）； 珠海联众新材料 LZ-25 负极石墨 粒径50=22±2,真密度≥2.22,振实密度≥0.7； 电阻率≤160uΩ.m；石墨化度≥70；灰分≤0.05；首次容量/效率:≥320/≥90； 东莞市金卡本材料 KC1-1(普通) 负极石墨 外观:黑灰色;压实:1.5;真密度≥2.2g/cm3; 粒度 10≥5;D50=20±5um...
