汽轮发电机组辅机设备单机调试方案

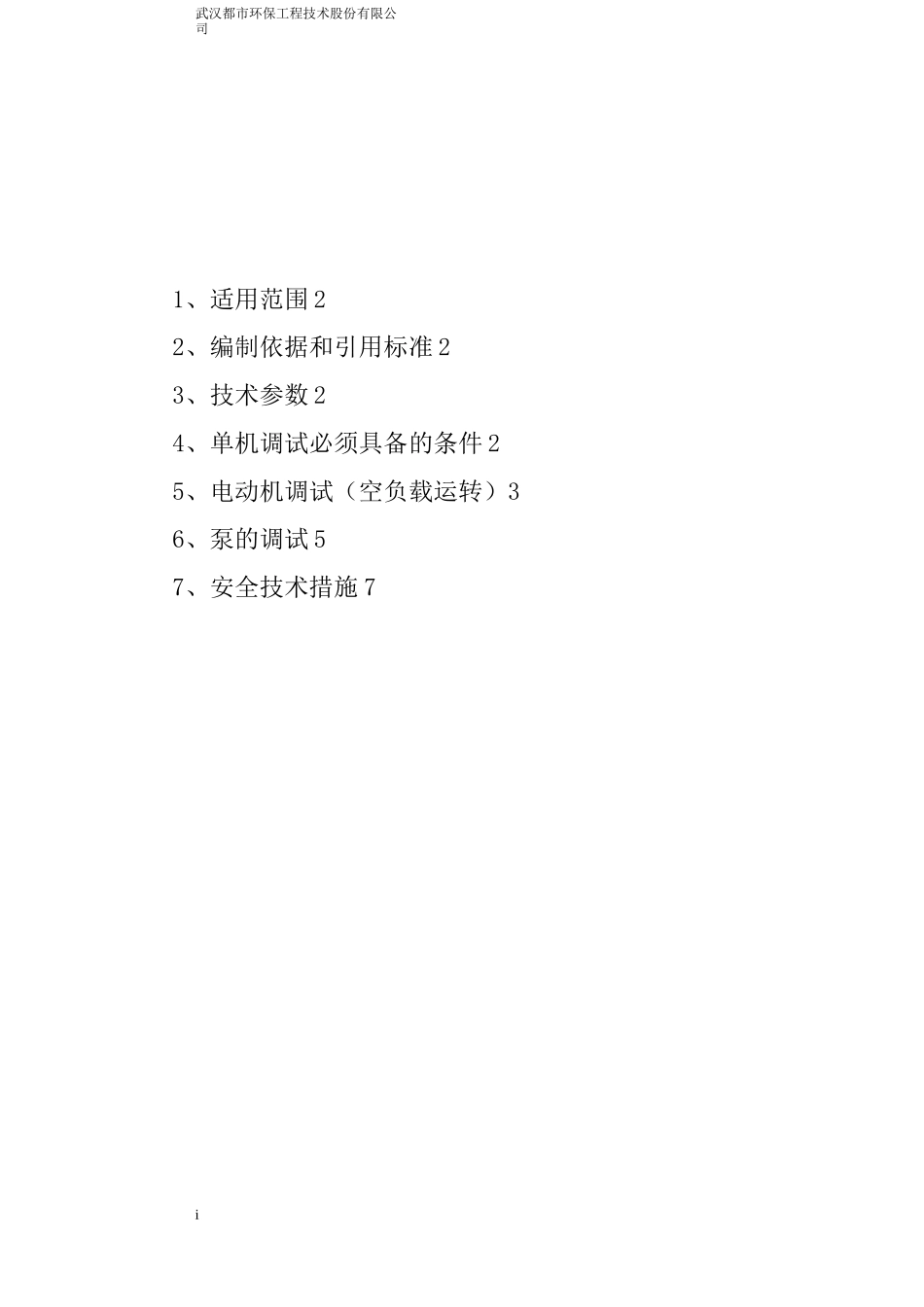

汽轮发电机组辅机设备单机调试方案_第1页
1/8
汽轮发电机组辅机设备单机调试方案_第2页
2/8

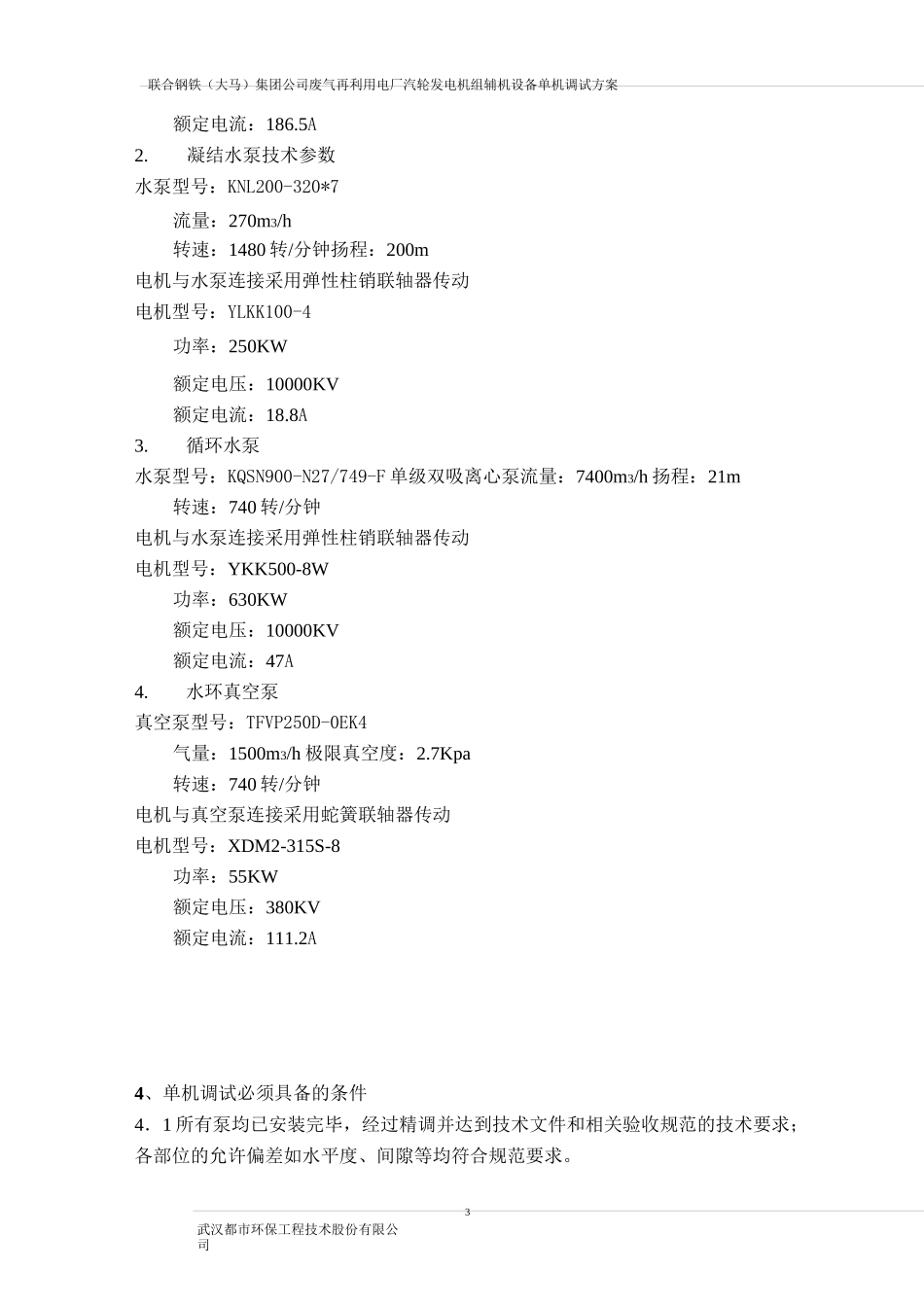

汽轮发电机组辅机设备单机调试方案_第3页
3/8
i武汉都市环保工程技术股份有限公司1、适用范围 22、编制依据和引用标准 23、技术参数 24、单机调试必须具备的条件 25、电动机调试(空负载运转)36、泵的调试 57、安全技术措施 7联合钢铁(大马)集团公司废气再利用电厂汽轮发电机组辅机设备单机调试方案2武汉都市环保工程技术股份有限公司联合钢铁(大马)集团公司废气再利用电厂汽轮发电机组辅机设备单机调试方案3武汉都市环保工程技术股份有限公司额定电流:186.5A2.凝结水泵技术参数水泵型号:KNL200-320*7流量:270m3/h转速:1480 转/分钟扬程:200m电机与水泵连接采用弹性柱销联轴器传动电机型号:YLKK100-4功率:250KW额定电压:10000KV额定电流:18.8A3.循环水泵水泵型号:KQSN900-N27/749-F 单级双吸离心泵流量:7400m3/h 扬程:21m转速:740 转/分钟电机与水泵连接采用弹性柱销联轴器传动电机型号:YKK500-8W功率:630KW额定电压:10000KV额定电流:47A4.水环真空泵真空泵型号:TFVP250D-0EK4气量:1500m3/h 极限真空度:2.7Kpa转速:740 转/分钟电机与真空泵连接采用蛇簧联轴器传动电机型号:XDM2-315S-8功率:55KW额定电压:380KV额定电流:111.2A4、单机调试必须具备的条件4.1 所有泵均已安装完毕,经过精调并达到技术文件和相关验收规范的技术要求;各部位的允许偏差如水平度、间隙等均符合规范要求。联合钢铁(大马)集团公司废气再利用电厂汽轮发电机组辅机设备单机调试方案4武汉都市环保工程技术股份有限公司4.2 泵的联轴器同心度均在规定的误差以内。4.3 施工现场必须清理干净,不得有杂物和粉尘或噪音较大的作业,土建地坪和墙面已经完成并已交工;门窗均已安装完毕。4.4 泵、电机、轴承已经清洗完毕,并加入了规定的油脂;4.5 泵进口已加入滤网,泵体内无杂物,用手盘动联轴器应转动灵活无卡滞现象;4.6 所有冷却水管进出口应畅通无堵塞现象,水源已接通,具备冷却条件,阀门已关闭。4.7 所有泵进出口开关灵活可靠,并处于关闭状态。4.8 泵、电机测温、测压、测速仪表装置应灵敏可靠,并已经过校验,且已安装完毕,处于待机状态。4.9 电气控制装置灵活可靠,电气保护装置安装调整完毕且可靠,电气联锁、互锁装置可靠。4.10 主控电源开关柜、盘均已安装完毕,并经过调整、校验;声光信号、报警信号动作灵活可靠。4.11 电源电压与设备规定值相符,接线准确无误;过载保护及电气接地应符合要求。4.12 电动机已经过接线极性检查、直流电阻测...
