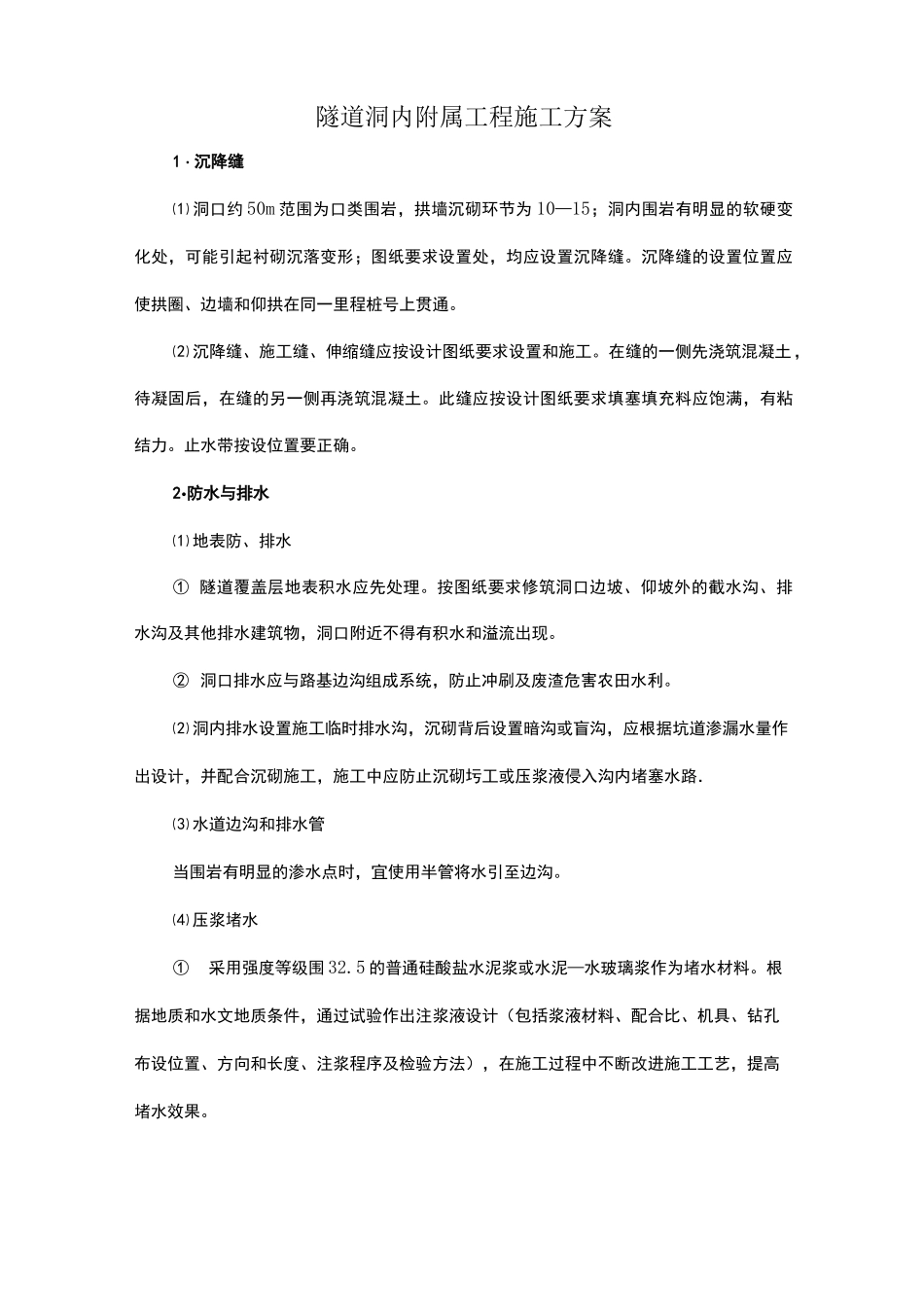

隧道洞内附属工程施工方案1・沉降缝⑴ 洞口约 50m 范围为口类围岩，拱墙沉砌环节为 10—15；洞内围岩有明显的软硬变化处，可能引起衬砌沉落变形；图纸要求设置处，均应设置沉降缝。沉降缝的设置位置应使拱圈、边墙和仰拱在同一里程桩号上贯通。⑵ 沉降缝、施工缝、伸缩缝应按设计图纸要求设置和施工。在缝的一侧先浇筑混凝土，待凝固后，在缝的另一侧再浇筑混凝土。此缝应按设计图纸要求填塞填充料应饱满，有粘结力。止水带按设位置要正确。2•防水与排水⑴ 地表防、排水① 隧道覆盖层地表积水应先处理。按图纸要求修筑洞口边坡、仰坡外的截水沟、排水沟及其他排水建筑物，洞口附近不得有积水和溢流出现。② 洞口排水应与路基边沟组成系统，防止冲刷及废渣危害农田水利。⑵ 洞内排水设置施工临时排水沟，沉砌背后设置暗沟或盲沟，应根据坑道渗漏水量作出设计，并配合沉砌施工，施工中应防止沉砌圬工或压浆液侵入沟内堵塞水路．⑶ 水道边沟和排水管当围岩有明显的渗水点时，宜使用半管将水引至边沟。⑷ 压浆堵水①采用强度等级围 32.5 的普通硅酸盐水泥浆或水泥—水玻璃浆作为堵水材料。根据地质和水文地质条件，通过试验作出注浆液设计（包括浆液材料、配合比、机具、钻孔布设位置、方向和长度、注浆程序及检验方法），在施工过程中不断改进施工工艺，提高堵水效果。② 衬砌背后采用压注水泥砂浆防水时，应按下列要求作业：压浆孔的排列宜作梅花形，孔距不宜大雨 2m，径向孑 L 深应穿过衬砌进入岩层0.5m。单孔扩散半径不得大于 2m。注浆压力，应通过试验确定。③ 如衬砌背后注水泥砂浆后，仍有渗漏，可采用向衬砌圬工内压注化学浆液或水泥、水玻璃浆液。施工时应符合下列要求：a）注浆用水泥和水应符合规范规定，注浆用水温不超过 300C；注浆的细集料应清洗干净其粒径不大于 2.5mm，且 30%以上不大于 0.3mm；水玻璃浆液模数应为 2.4 一 3.3，玻美度为 30—35BE。b）注浆机具应备有两套一套作为备用机具。注浆前应将注浆孔清洗干净。衬砌背后注浆必须在混凝土达到设计强度 70%以上时方可进行，并不得引起结构变形和开裂。c）田可钻孔的注浆作业均应持续到批准的最大压力下，注浆孔在 30min 为止。d）孔内注浆结束后，应用经建立工程师同意的止浆阀保持孔内压力，直至浆液完全凝固．④ 钻进完成后，所有注浆孔应从孔底开始用压力水进行冲洗．⑤ 每一注浆水都应装设带有管帽的注浆管肪止注浆孔堵塞直到注浆完成,注浆...
