Multisim在电路分析中的应用

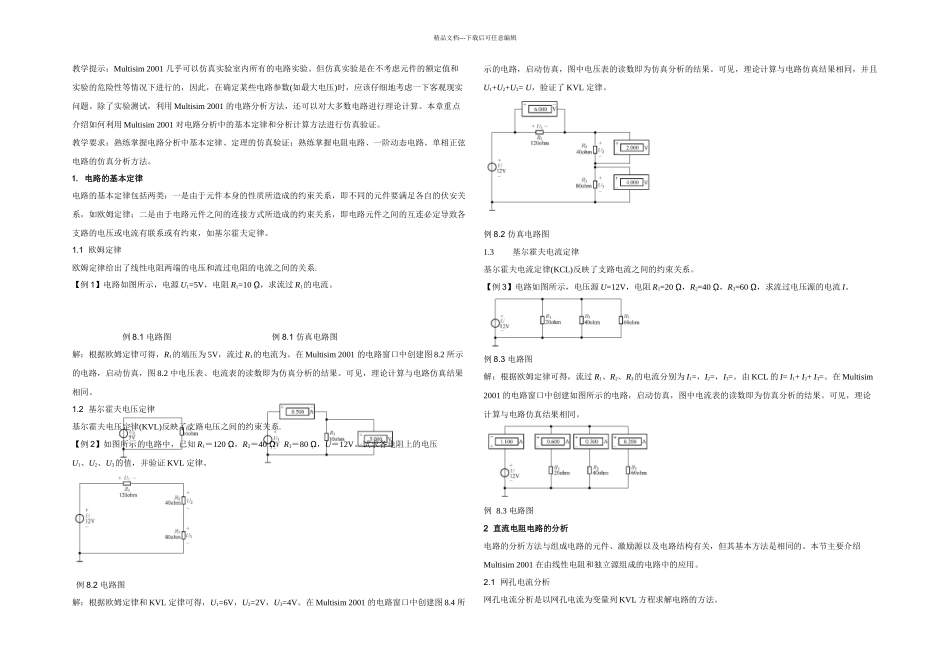

精品文档---下载后可任意编辑教学提示：Multisim 2001 几乎可以仿真实验室内所有的电路实验。但仿真实验是在不考虑元件的额定值和实验的危险性等情况下进行的，因此，在确定某些电路参数(如最大电压)时，应该仔细地考虑一下客观现实问题。除了实验测试，利用 Multisim 2001 的电路分析方法，还可以对大多数电路进行理论计算。本章重点介绍如何利用 Multisim 2001 对电路分析中的基本定律和分析计算方法进行仿真验证。教学要求：熟练掌握电路分析中基本定律、定理的仿真验证；熟练掌握电阻电路、一阶动态电路、单相正弦电路的仿真分析方法。1. 电路的基本定律电路的基本定律包括两类：一是由于元件本身的性质所造成的约束关系，即不同的元件要满足各自的伏安关系，如欧姆定律；二是由于电路元件之间的连接方式所造成的约束关系，即电路元件之间的互连必定导致各支路的电压或电流有联系或有约束，如基尔霍夫定律。1.1 欧姆定律欧姆定律给出了线性电阻两端的电压和流过电阻的电流之间的关系.【例 1】电路如图所示，电源 U1=5V，电阻 R1=10 Ω，求流过 R1的电流。例 8.1 电路图 例 8.1 仿真电路图解：根据欧姆定律可得，R1的端压为 5V，流过 R1的电流为。在 Multisim 2001 的电路窗口中创建图 8.2 所示的电路，启动仿真，图 8.2 中电压表、电流表的读数即为仿真分析的结果。可见，理论计算与电路仿真结果相同。1.2 基尔霍夫电压定律基尔霍夫电压定律(KVL)反映了支路电压之间的约束关系.【例 2】如图所示的电路中，已知 R1＝120 Ω，R2＝40 Ω，R3＝80 Ω，U＝12V。试求各电阻上的电压U1、U2、U3的值，并验证 KVL 定律。例 8.2 电路图解：根据欧姆定律和 KVL 定律可得，U1=6V，U2=2V，U3=4V。在 Multisim 2001 的电路窗口中创建图 8.4 所示的电路，启动仿真，图中电压表的读数即为仿真分析的结果。可见，理论计算与电路仿真结果相同，并且U1+U2+U3= U，验证了 KVL 定律。例 8.2 仿真电路图1.3基尔霍夫电流定律基尔霍夫电流定律(KCL)反映了支路电流之间的约束关系。【例 3】电路如图所示，电压源 U=12V，电阻 R1=20 Ω，R2=40 Ω，R3=60 Ω，求流过电压源的电流 I。例 8.3 电路图解：根据欧姆定律可得，流过 R1、R2、R3的电流分别为 I1=，I2=，I3=。由 KCL 的 I= I1+ I2+ I3=。在 Multisim 2001 的电路窗口中创建如图所示的电路，启动仿真，图中电流表的读数即为...
