PacketTracer之连接线使用

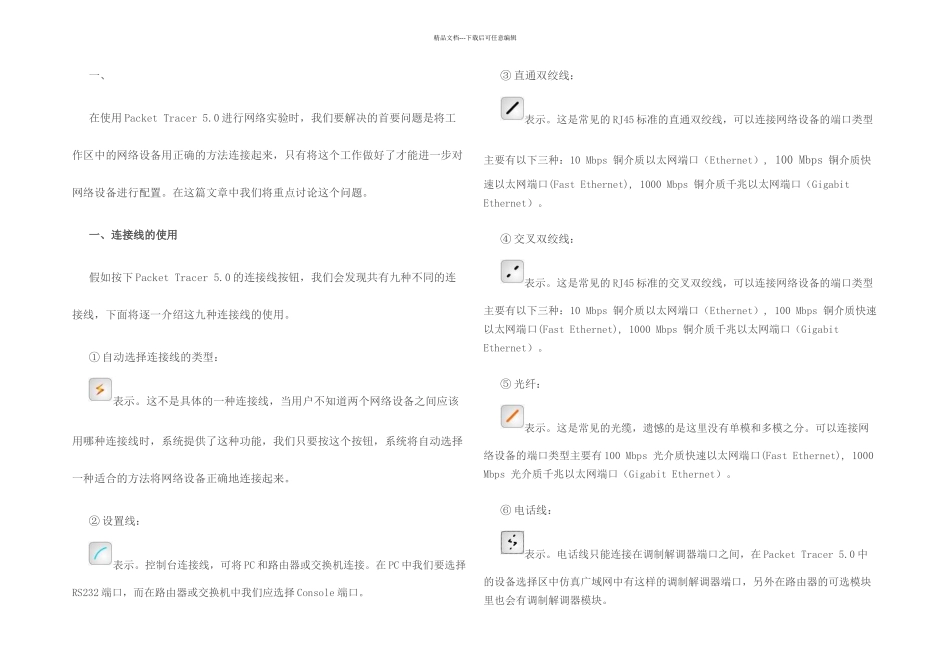

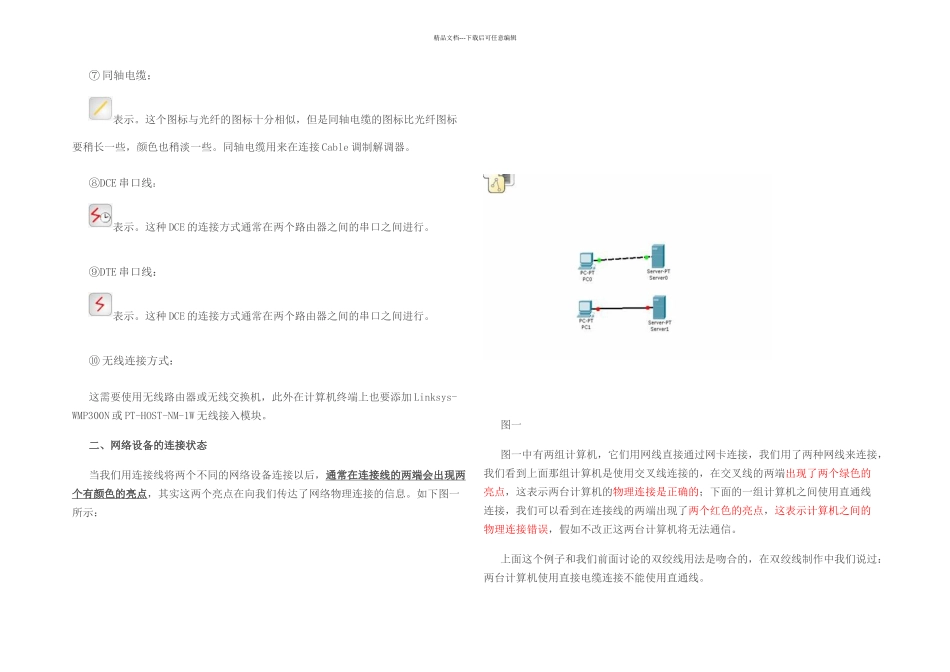

精品文档---下载后可任意编辑一、在使用 Packet Tracer 5.0 进行网络实验时，我们要解决的首要问题是将工作区中的网络设备用正确的方法连接起来，只有将这个工作做好了才能进一步对网络设备进行配置。在这篇文章中我们将重点讨论这个问题。一、连接线的使用假如按下 Packet Tracer 5.0 的连接线按钮，我们会发现共有九种不同的连接线，下面将逐一介绍这九种连接线的使用。① 自动选择连接线的类型：表示。这不是具体的一种连接线，当用户不知道两个网络设备之间应该用哪种连接线时，系统提供了这种功能，我们只要按这个按钮，系统将自动选择一种适合的方法将网络设备正确地连接起来。② 设置线：表示。控制台连接线，可将 PC 和路由器或交换机连接。在 PC 中我们要选择RS232 端口，而在路由器或交换机中我们应选择 Console 端口。③ 直通双绞线：表示。这是常见的 RJ45 标准的直通双绞线，可以连接网络设备的端口类型主要有以下三种：10 Mbps 铜介质以太网端口（Ethernet）, 100 Mbps 铜介质快速以太网端口(Fast Ethernet), 1000 Mbps 铜介质千兆以太网端口（Gigabit Ethernet）。④ 交叉双绞线：表示。这是常见的 RJ45 标准的交叉双绞线，可以连接网络设备的端口类型主要有以下三种：10 Mbps 铜介质以太网端口（Ethernet）, 100 Mbps 铜介质快速以太网端口(Fast Ethernet), 1000 Mbps 铜介质千兆以太网端口（Gigabit Ethernet）。⑤ 光纤：表示。这是常见的光缆，遗憾的是这里没有单模和多模之分。可以连接网络设备的端口类型主要有 100 Mbps 光介质快速以太网端口(Fast Ethernet), 1000 Mbps 光介质千兆以太网端口（Gigabit Ethernet）。⑥ 电话线：表示。电话线只能连接在调制解调器端口之间，在 Packet Tracer 5.0 中的设备选择区中仿真广域网中有这样的调制解调器端口，另外在路由器的可选模块里也会有调制解调器模块。精品文档---下载后可任意编辑⑦ 同轴电缆：表示。这个图标与光纤的图标十分相似，但是同轴电缆的图标比光纤图标要稍长一些，颜色也稍淡一些。同轴电缆用来在连接 Cable 调制解调器。⑧DCE 串口线：表示。这种 DCE 的连接方式通常在两个路由器之间的串口之间进行。⑨DTE 串口线：表示。这种 DCE 的连接方式通常在两个路由器之间的串口之间进行。⑩ 无线连接方式：这需要使用无线路由器或无线交换机，此外在计算机终端上也要添加 Linksys-WMP300N 或 P...
