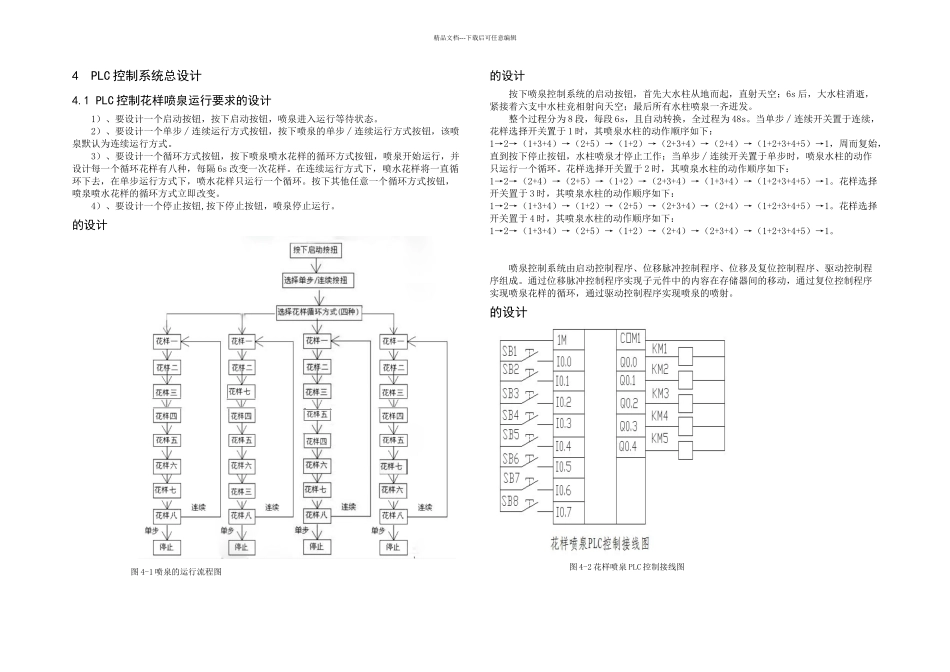

精品文档---下载后可任意编辑外设I/O接口 输 出部件存储器 EPROM 微处理器 运算器 控制器电源 输入部件I/O扩展接口 I/O扩展单元 受控元件输入信号外部设备精品文档---下载后可任意编辑PLC 和一般的微型计算机基本相同，也是由硬件系统和软件系统两大部分组成的。PLC 的硬件系统由微处理器(CPU)、存储器(EPROM，ROM)、输入输出(I/O)部件、电源部件、编程器、I/O 扩展单元和其他外围设备组成。各部分通过总线(电源总线、控制总线、地址总线、数据总线)连接而成。其结构简图如下：图 2-1 PLC 结构图3 喷泉的设计要求3.1 喷泉规模的设计该喷泉占地面积俯视图为正方形，其面积 S=100 平方米；喷射范围俯视图为圆形，其半径 R=。喷泉概况平面图如 3-1：图 3-1 喷泉概况平面图图 3-1 中，喷泉由 5 种不同的水柱组成。其中 1 表示大水柱所在的位置，其水柱较大，喷射高度较高；2 表示中水柱所在的位置，由六支中水柱均匀分布在 2 的圆（r=2m）的轨迹上，水量比大水柱的水量小，其喷射高度比大水柱低；3 表示小水柱，它由 150 支小水柱均匀分布在 3（r=3m）的圆的轨迹上，其水柱较细，其喷射高度比中水柱略矮；4 和 5 为花朵式和旋转式喷泉，各由 19 支喷头组成，均匀分布在 4 和 5 的圆（r=4m）的轨迹上，其水量压力均较弱。3.2 喷泉水柱的分布该喷泉的回水池俯视图为圆形，与喷泉喷射范围俯视图为同心圆，且半径相等。回水池的深度为 2m。该回水池由 1 个半径为 100cm 的圆水池和 3 个有效宽度为 50cm 的圆环水池组成，且各个水池之间相通，连接池宽度为 50cm，3 个圆环水池的半径分别为 2m、3m、4m。如图 3-2 所示：图 3-2 回水池的设计回水池上方由金属栏嵌入式覆盖。大水柱喷头的内径 d=50mm，中水柱喷头的内径 d=30mm，小水柱喷头的内径 d=20mm，花朵喷泉和旋转喷泉的内径 d=30mm。大水柱高度 h=5m，中水柱高度 h=3m，小水柱高度 h=2m，花朵喷泉和旋转喷泉的喷水高度 h=1m。精品文档---下载后可任意编辑4 PLC 控制系统总设计4.1 PLC 控制花样喷泉运行要求的设计1）、要设计一个启动按钮，按下启动按钮，喷泉进入运行等待状态。2）、要设计一个单步∕连续运行方式按钮，按下喷泉的单步∕连续运行方式按钮，该喷泉默认为连续运行方式。3）、要设计一个循环方式按钮，按下喷泉喷水花样的循环方式按钮，喷泉开始运行，并设计每一个循环花样有八种，每隔 6s 改变一次花样。在...
