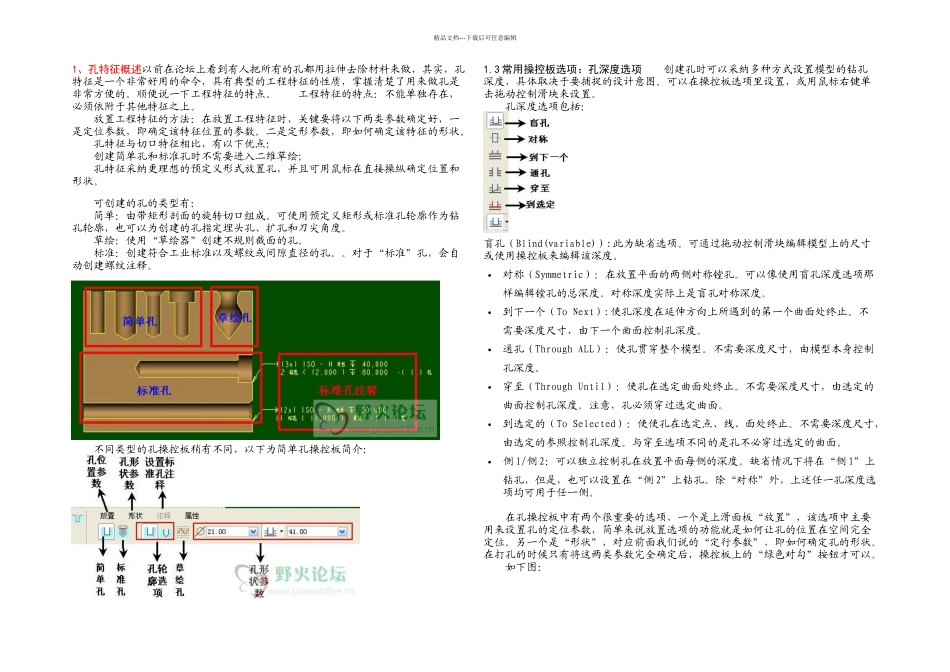

精品文档---下载后可任意编辑1、孔特征概述以前在论坛上看到有人把所有的孔都用拉伸去除材料来做，其实，孔特征是一个非常好用的命令，具有典型的工程特征的性质，掌握清楚了用来做孔是非常方便的。顺便说一下工程特征的特点。 工程特征的特点：不能单独存在，必须依附于其他特征之上。 放置工程特征的方法：在放置工程特征时，关键要将以下两类参数确定好，一是定位参数，即确定该特征位置的参数。二是定形参数，即如何确定该特征的形状。 孔特征与切口特征相比，有以下优点： 创建简单孔和标准孔时不需要进入二维草绘； 孔特征采纳更理想的预定义形式放置孔，并且可用鼠标在直接操纵确定位置和形状。 可创建的孔的类型有： 简单：由带矩形剖面的旋转切口组成。可使用预定义矩形或标准孔轮廓作为钻孔轮廓，也可以为创建的孔指定埋头孔、扩孔和刀尖角度。 草绘：使用“草绘器”创建不规则截面的孔。 标准：创建符合工业标准以及螺纹或间隙直径的孔。。对于“标准”孔，会自动创建螺纹注释。 不同类型的孔操控板稍有不同，以下为简单孔操控板简介：1.3 常用操控板选项：孔深度选项 创建孔时可以采纳多种方式设置模型的钻孔深度，具体取决于要捕捉的设计意图。可以在操控板选项里设置，或用鼠标右键单击拖动控制滑块来设置。 孔深度选项包括：盲孔（Blind(variable)）:此为缺省选项。可通过拖动控制滑块编辑模型上的尺寸或使用操控板来编辑该深度。对称（Symmetric）：在放置平面的两侧对称镗孔。可以像使用盲孔深度选项那样编辑镗孔的总深度。对称深度实际上是盲孔对称深度。到下一个（To Next）:使孔深度在延伸方向上所遇到的第一个曲面处终止。不需要深度尺寸，由下一个曲面控制孔深度。通孔（Through ALL）：使孔贯穿整个模型。不需要深度尺寸，由模型本身控制孔深度。穿至（Through Until）：使孔在选定曲面处终止。不需要深度尺寸，由选定的曲面控制孔深度。注意，孔必须穿过选定曲面。到选定的（To Selected）：使使孔在选定点、线、面处终止。不需要深度尺寸，由选定的参照控制孔深度。与穿至选项不同的是孔不必穿过选定的曲面。侧 1/侧 2：可以独立控制孔在放置平面每侧的深度。缺省情况下将在“侧 1”上钻孔，但是，也可以设置在“侧 2”上钻孔。除“对称”外，上述任一孔深度选项均可用于任一侧。 在孔操控板中有两个很重要的选项，一个是上滑面板“放置”，该选项中主要用来设置孔的定位参数，简单来...
