Pro／ENC加工操作过程

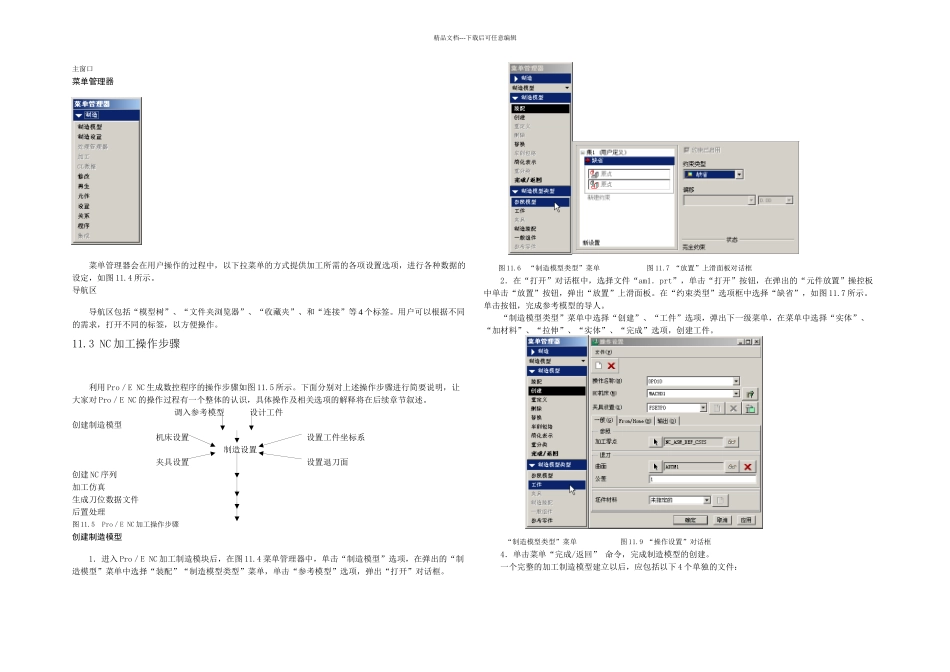

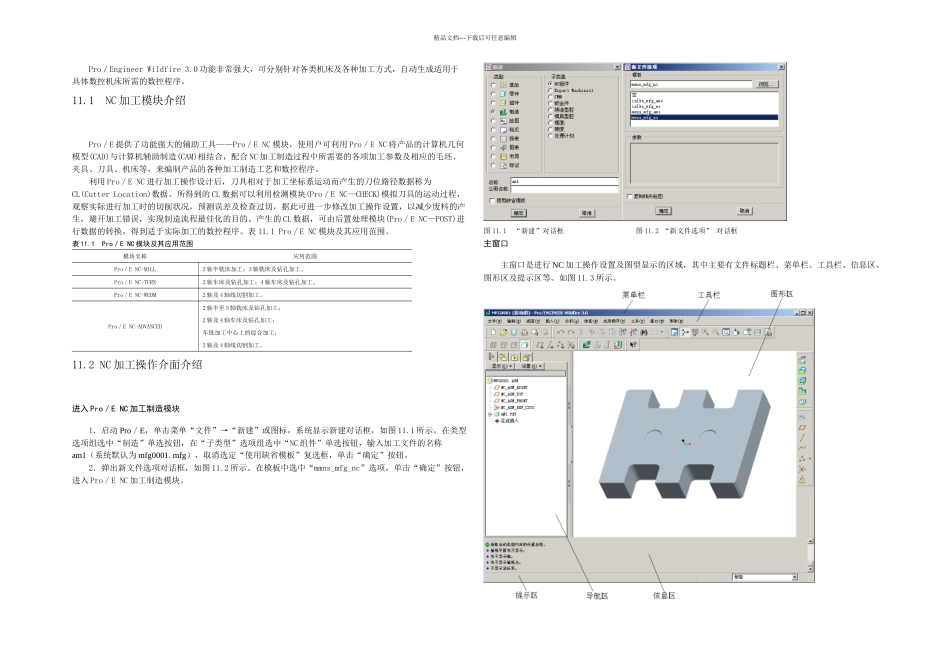

精品文档---下载后可任意编辑Pro／Engineer Wildfire 3.0 功能非常强大，可分别针对各类机床及各种加工方式，自动生成适用于具体数控机床所需的数控程序。11.1 NC 加工模块介绍 Pro／E 提供了功能强大的辅助工具——Pro／E NC 模块，使用户可利用 Pro／E NC 将产品的计算机几何模型(CAD)与计算机辅助制造(CAM)相结合，配合 NC 加工制造过程中所需要的各项加工参数及相应的毛坯、夹具、刀具、机床等，来编制产品的各种加工制造工艺和数控程序。 利用 Pro／E NC 进行加工操作设计后，刀具相对于加工坐标系运动而产生的刀位路径数据称为CL(Cutter Location)数据。所得到的 CL 数据可以利用检测模块(Pro／E NC—CHECK)模拟刀具的运动过程，观察实际进行加工时的切削状况，预测误差及检查过切，据此可进一步修改加工操作设置，以减少废料的产生，避开加工错误，实现制造流程最佳化的目的。产生的 CL 数据，可由后置处理模块(Pro／E NC—POST)进行数据的转换，得到适于实际加工的数控程序。表 11.1 Pro／E NC 模块及其应用范围。表 11.1 Pro／E NC 模块及其应用范围模块名称应用范围Pro／E NC-MILL2 轴半铣床加工；3 轴铣床及钻孔加工。Pro／E NC-TURN2 轴车床及钻孔加工；4 轴车床及钻孔加工。Pro／E NC-WEDM2 轴及 4 轴线切割加工。Pro／E NC-ADVANCED2 轴半至 5 轴铣床及钻孔加工；2 轴及 4 轴车床及钻孔加工；车铣加工中心上的综合加工；2 轴及 4 轴线切割加工。11.2 NC 加工操作介面介绍进入 Pro／E NC 加工制造模块1．启动 Pro／E，单击菜单“文件”→“新建”或图标，系统显示新建对话框，如图 11.1 所示。在类型选项组选中“制造”单选按钮，在“子类型”选项组选中“NC 组件”单选按钮，输入加工文件的名称am1（系统默认为 mfg0001.mfg），取消选定“使用缺省模板”复选框，单击“确定”按钮。2．弹出新文件选项对话框，如图 11.2 所示。在模板中选中“mmns_mfg_nc”选项，单击“确定”按钮，进入 Pro／E NC 加工制造模块。图 11.1 “新建”对话框 图 11.2 “新文件选项” 对话框主窗口主窗口是进行 NC 加工操作设置及图型显示的区域，其中主要有文件标题栏、菜单栏、工具栏、信息区、图形区及提示区等。如图 11.3 所示。精品文档---下载后可任意编辑主窗口菜单管理器菜单管理器会在用户操作的过程中，以下拉菜单的方式提供加工所需的各项设置选项，进行各种数...
