PSCAD的电力系统仿真大作业

PSCAD的电力系统仿真大作业_第1页
1/12
PSCAD的电力系统仿真大作业_第2页
2/12
PSCAD的电力系统仿真大作业_第3页
3/12

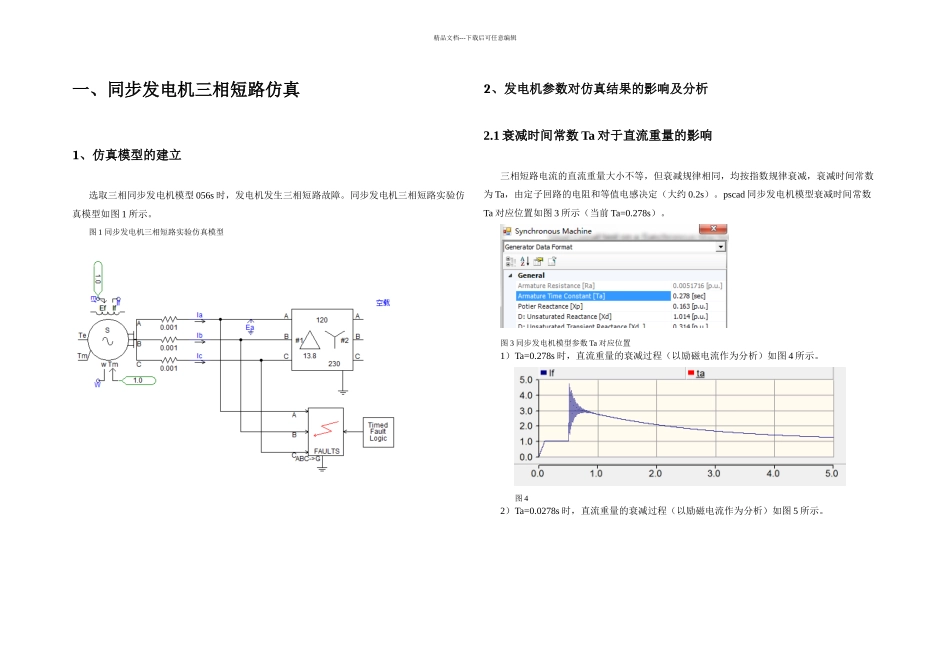

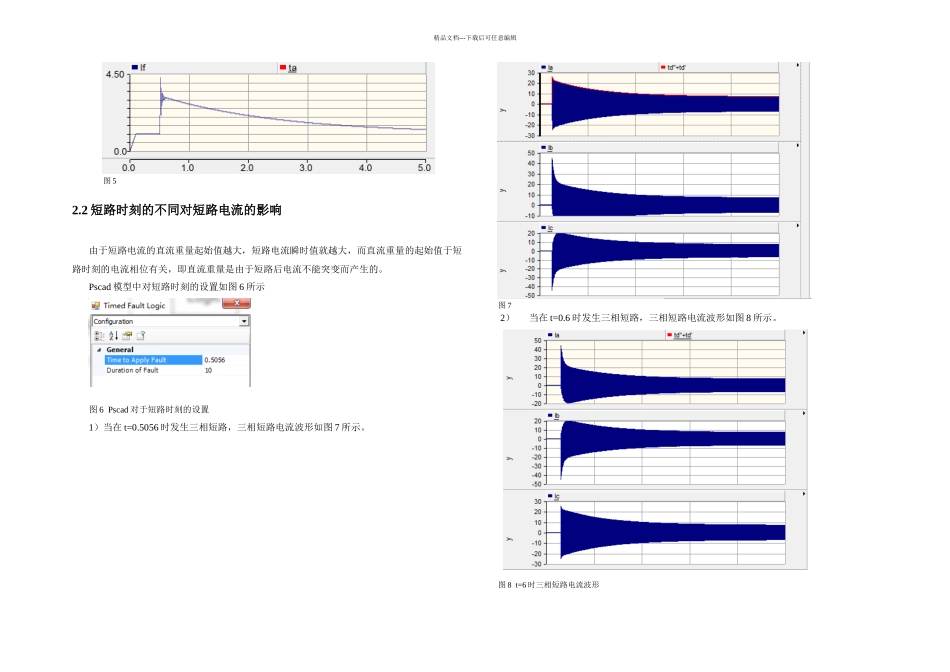

精品文档---下载后可任意编辑电力系统分析课程报告姓 名 *******学 院自动化与电气工程学院专 业控制科学与工程 班 级*******指导老师 *******二〇一六年五月十三精品文档---下载后可任意编辑一、同步发电机三相短路仿真1、仿真模型的建立选取三相同步发电机模型 056s 时,发电机发生三相短路故障。同步发电机三相短路实验仿真模型如图 1 所示。图 1 同步发电机三相短路实验仿真模型2、发电机参数对仿真结果的影响及分析2.1 衰减时间常数 Ta 对于直流重量的影响三相短路电流的直流重量大小不等,但衰减规律相同,均按指数规律衰减,衰减时间常数为 Ta,由定子回路的电阻和等值电感决定(大约 0.2s)。pscad 同步发电机模型衰减时间常数Ta 对应位置如图 3 所示(当前 Ta=0.278s)。图 3 同步发电机模型参数 Ta 对应位置1)Ta=0.278s 时,直流重量的衰减过程(以励磁电流作为分析)如图 4 所示。图 42)Ta=0.0278s 时,直流重量的衰减过程(以励磁电流作为分析)如图 5 所示。精品文档---下载后可任意编辑图 52.2 短路时刻的不同对短路电流的影响由于短路电流的直流重量起始值越大,短路电流瞬时值就越大,而直流重量的起始值于短路时刻的电流相位有关,即直流重量是由于短路后电流不能突变而产生的。Pscad 模型中对短路时刻的设置如图 6 所示图 6 Pscad 对于短路时刻的设置1)当在 t=0.5056 时发生三相短路,三相短路电流波形如图 7 所示。图 72)当在 t=0.6 时发生三相短路,三相短路电流波形如图 8 所示。图 8 t=6 时三相短路电流波形精品文档---下载后可任意编辑2.3Xd、Xd`、Xd``对短路电流的影响1) Xd 的影响Pscad 中对于 Xd 的设置如图 9 所示:图 9 Pscad 对于 D 轴同步电抗 Xd 的设置下面验证不同 Xd 时 A 相短路电流的稳定值。i.Xd=1.014(标幺制,下同)时,仿真波形如图 10 所示图 10ii.Xd=10 时,仿真波形如图 11 所示图 112)Xd`的影响在 Pscad 中暂态电抗 Xd`的设置如图 13 所示:图 13Pscad 对于暂态电抗 Xd 的设置下面验证不同 Xd`时 A 相短路电流的暂态过程。i.14 所示:图 14ii.Xd`=1 时 A 相短路电流的波形如图 15 所示:图 15 Xd``=1 时 A 相短路电流波形3)Xd``的影响这里次暂态电抗 Xd``与暂态电抗 Xd`相似,Xd``影响的是短路后的次暂态过程。在 Pscad 中次暂态电抗 Xd``的设置如图 16 所示:精品文档---下载...
