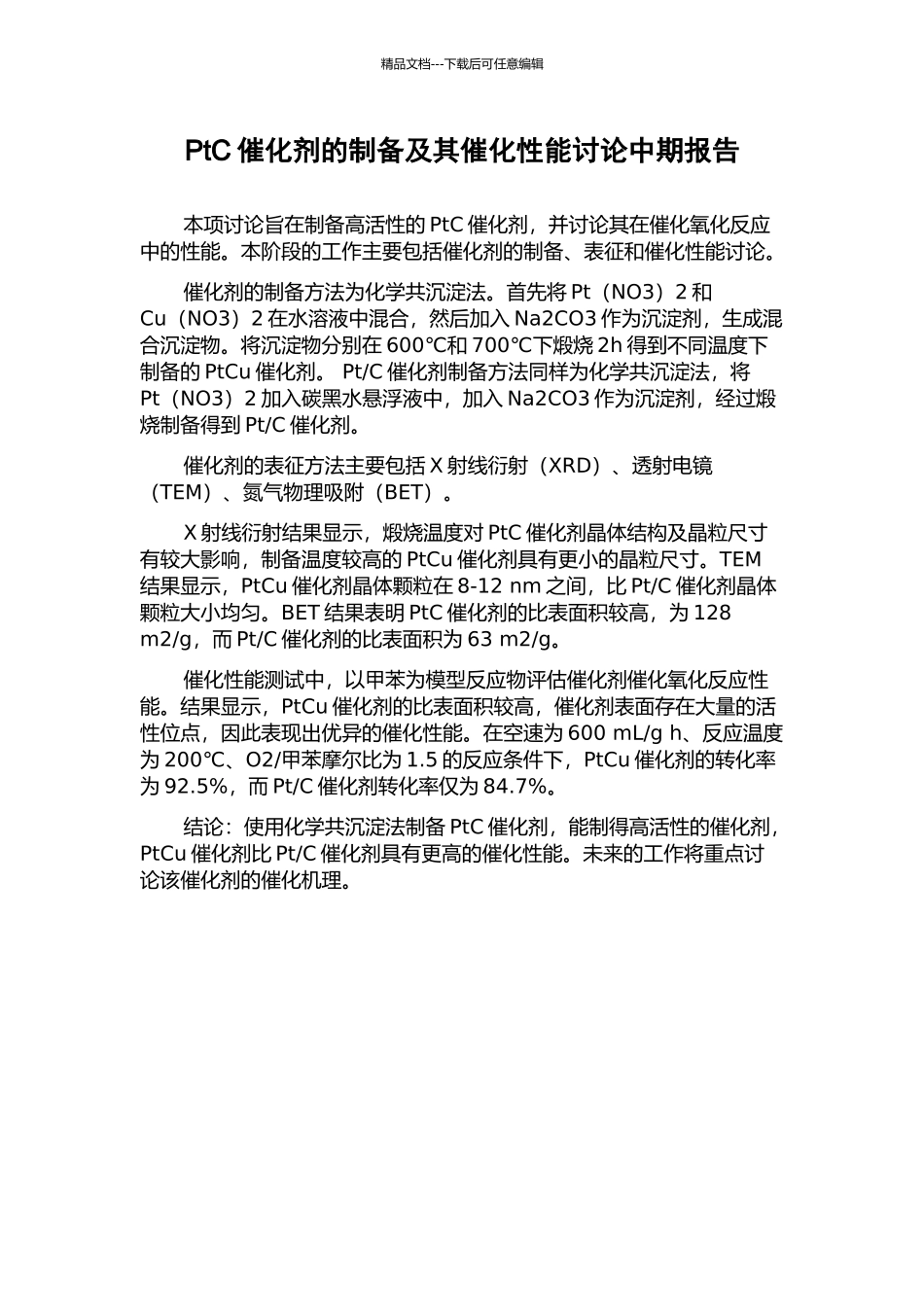

精品文档---下载后可任意编辑PtC 催化剂的制备及其催化性能讨论中期报告本项讨论旨在制备高活性的 PtC 催化剂，并讨论其在催化氧化反应中的性能。本阶段的工作主要包括催化剂的制备、表征和催化性能讨论。催化剂的制备方法为化学共沉淀法。首先将 Pt（NO3）2 和Cu（NO3）2 在水溶液中混合，然后加入 Na2CO3 作为沉淀剂，生成混合沉淀物。将沉淀物分别在 600℃和 700℃下煅烧 2h 得到不同温度下制备的 PtCu 催化剂。 Pt/C 催化剂制备方法同样为化学共沉淀法，将Pt（NO3）2 加入碳黑水悬浮液中，加入 Na2CO3 作为沉淀剂，经过煅烧制备得到 Pt/C 催化剂。催化剂的表征方法主要包括 X 射线衍射（XRD）、透射电镜（TEM）、氮气物理吸附（BET）。X 射线衍射结果显示，煅烧温度对 PtC 催化剂晶体结构及晶粒尺寸有较大影响，制备温度较高的 PtCu 催化剂具有更小的晶粒尺寸。TEM结果显示，PtCu 催化剂晶体颗粒在 8-12 nm 之间，比 Pt/C 催化剂晶体颗粒大小均匀。BET 结果表明 PtC 催化剂的比表面积较高，为 128 m2/g，而 Pt/C 催化剂的比表面积为 63 m2/g。催化性能测试中，以甲苯为模型反应物评估催化剂催化氧化反应性能。结果显示，PtCu 催化剂的比表面积较高，催化剂表面存在大量的活性位点，因此表现出优异的催化性能。在空速为 600 mL/g h、反应温度为 200℃、O2/甲苯摩尔比为 1.5 的反应条件下，PtCu 催化剂的转化率为 92.5%，而 Pt/C 催化剂转化率仅为 84.7%。结论：使用化学共沉淀法制备 PtC 催化剂，能制得高活性的催化剂，PtCu 催化剂比 Pt/C 催化剂具有更高的催化性能。未来的工作将重点讨论该催化剂的催化机理。
