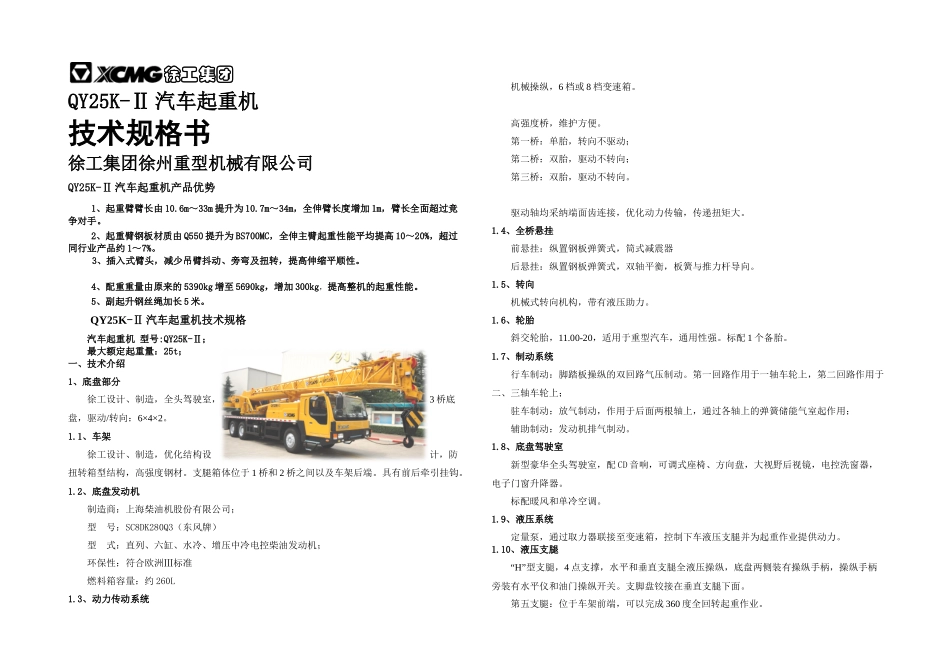

QYKⅡ汽车起重机技术规格国ⅢSCDKQ_第1页
1/5

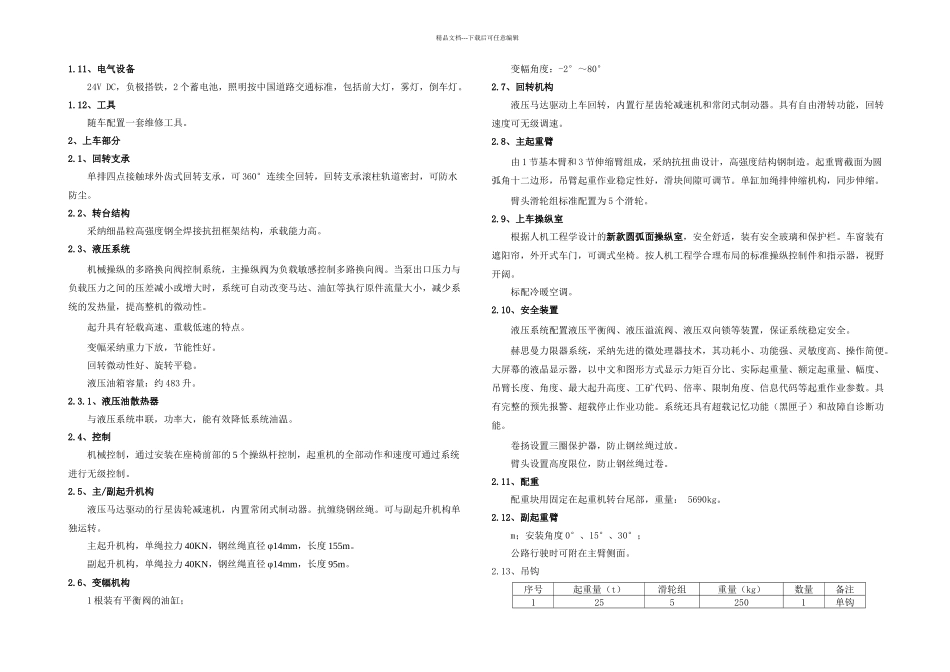

QYKⅡ汽车起重机技术规格国ⅢSCDKQ_第2页
2/5
QYKⅡ汽车起重机技术规格国ⅢSCDKQ_第3页
3/5
徐工集团QY25K-Ⅱ 汽车起重机技术规格书徐工集团徐州重型机械有限公司QY25K-Ⅱ 汽车起重机产品优势1、起重臂臂长由 10.6m~33m 提升为 10.7m~34m,全伸臂长度增加 1m,臂长全面超过竞争对手。2、起重臂钢板材质由 Q550 提升为 BS700MC,全伸主臂起重性能平均提高 10~20%,超过同行业产品约 1~7%。3、插入式臂头,减少吊臂抖动、旁弯及扭转,提高伸缩平顺性。4、配重重量由原来的 5390kg 增至 5690kg,增加 300kg,提高整机的起重性能。5、副起升钢丝绳加长 5 米。QY25K-Ⅱ 汽车起重机技术规格汽车起重机 型号:QY25K-Ⅱ; 最大额定起重量:25t;一、技术介绍1、底盘部分徐工设计、制造,全头驾驶室,3 桥底盘,驱动/转向:6×4×2。1.1、车架徐工设计、制造,优化结构设计,防扭转箱型结构,高强度钢材。支腿箱体位于 1 桥和 2 桥之间以及车架后端。具有前后牵引挂钩。1.2、底盘发动机制造商:上海柴油机股份有限公司;型 号:SC8DK280Q3(东风牌)型 式:直列、六缸、水冷、增压中冷电控柴油发动机;环保性:符合欧洲Ⅲ标准燃料箱容量:约 260L1.3、动力传动系统机械操纵,6 档或 8 档变速箱。高强度桥,维护方便。第一桥:单胎,转向不驱动;第二桥:双胎,驱动不转向;第三桥:双胎,驱动不转向。驱动轴均采纳端面齿连接,优化动力传输,传递扭矩大。1.4、全桥悬挂前悬挂:纵置钢板弹簧式,筒式减震器后悬挂:纵置钢板弹簧式,双轴平衡,板簧与推力杆导向。1.5、转向机械式转向机构,带有液压助力。1.6、轮胎斜交轮胎,11.00-20,适用于重型汽车,通用性强。标配 1 个备胎。1.7、制动系统行车制动:脚踏板操纵的双回路气压制动。第一回路作用于一轴车轮上,第二回路作用于二、三轴车轮上;驻车制动:放气制动,作用于后面两根轴上,通过各轴上的弹簧储能气室起作用;辅助制动:发动机排气制动。1.8、底盘驾驶室新型豪华全头驾驶室,配 CD 音响,可调式座椅、方向盘,大视野后视镜,电控洗窗器,电子门窗升降器。标配暖风和单冷空调。1.9、液压系统定量泵,通过取力器联接至变速箱,控制下车液压支腿并为起重作业提供动力。1.10、液压支腿“H”型支腿,4 点支撑,水平和垂直支腿全液压操纵,底盘两侧装有操纵手柄,操纵手柄旁装有水平仪和油门操纵开关。支脚盘铰接在垂直支腿下面。第五支腿:位于车架前端,可以完成 360 度全回转起重作业。精品文档---下载后可任意编辑1.11、电气设备24V DC,负极搭铁...
