Si衬底上GaN外延的MOCVD生长及其应力研究的开题报告

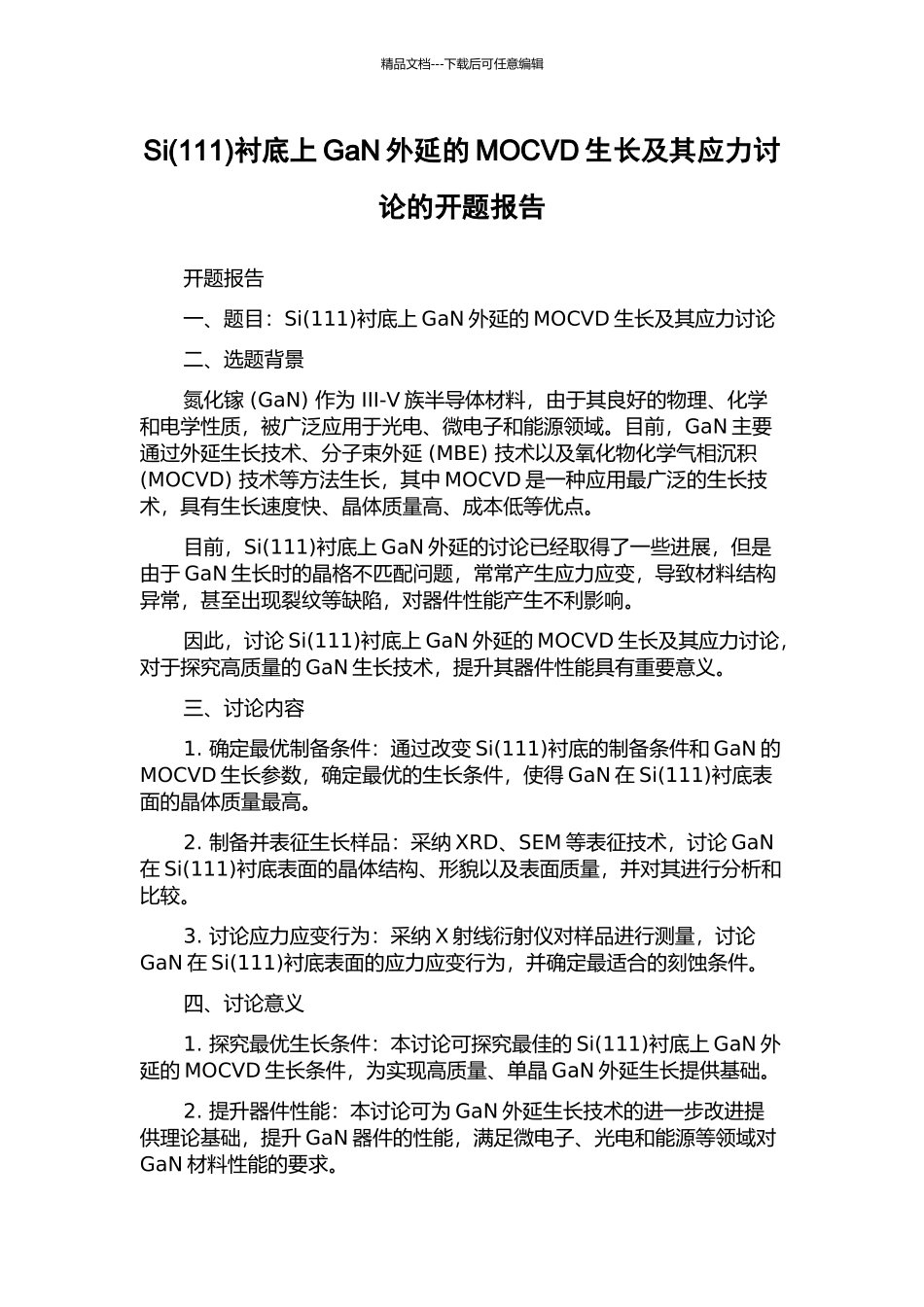

Si衬底上GaN外延的MOCVD生长及其应力研究的开题报告_第1页
1/2

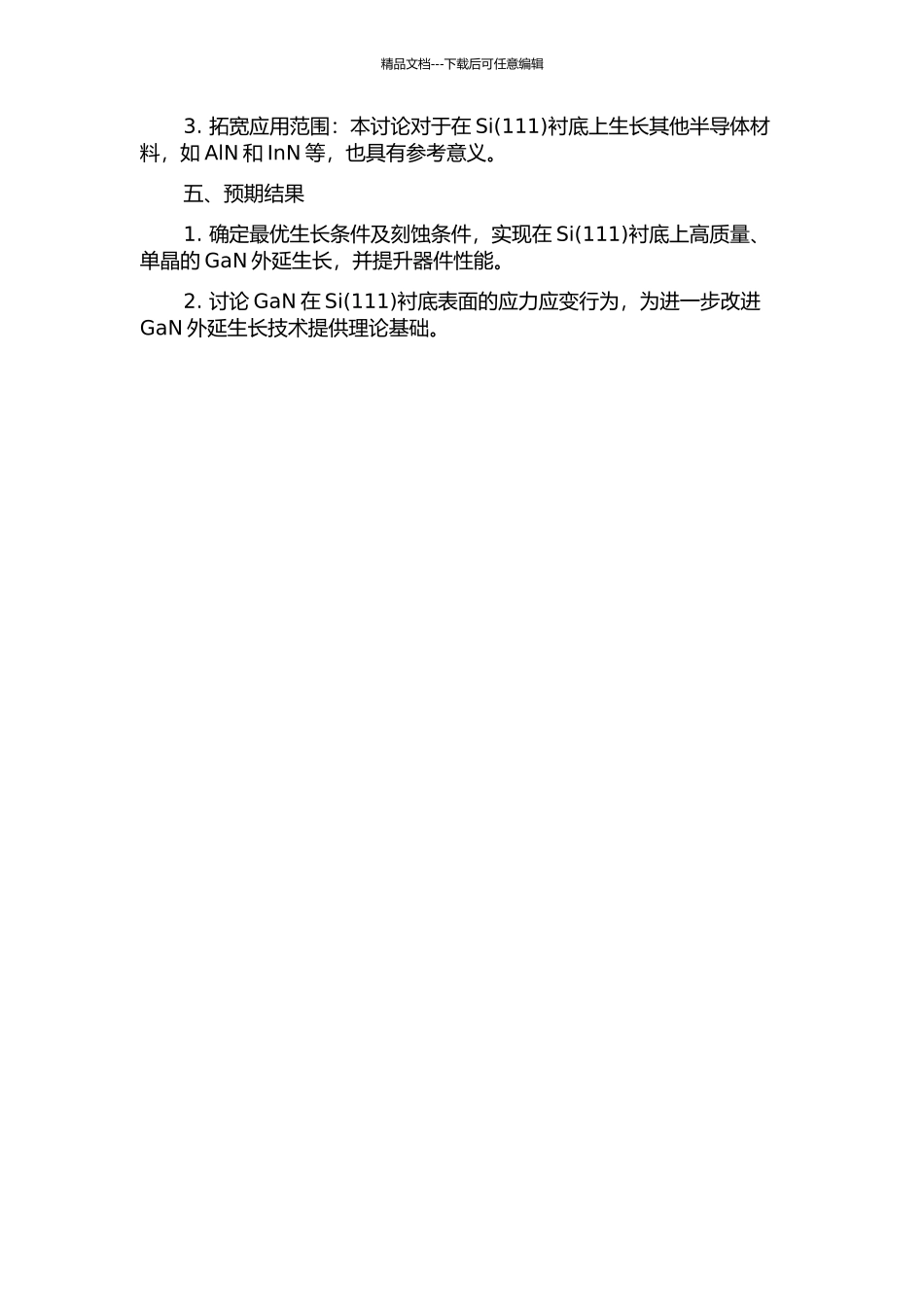

Si衬底上GaN外延的MOCVD生长及其应力研究的开题报告_第2页
2/2
精品文档---下载后可任意编辑Si(111)衬底上 GaN 外延的 MOCVD 生长及其应力讨论的开题报告开题报告一、题目:Si(111)衬底上 GaN 外延的 MOCVD 生长及其应力讨论二、选题背景氮化镓 (GaN) 作为 III-V 族半导体材料,由于其良好的物理、化学和电学性质,被广泛应用于光电、微电子和能源领域。目前,GaN 主要通过外延生长技术、分子束外延 (MBE) 技术以及氧化物化学气相沉积 (MOCVD) 技术等方法生长,其中 MOCVD 是一种应用最广泛的生长技术,具有生长速度快、晶体质量高、成本低等优点。目前,Si(111)衬底上 GaN 外延的讨论已经取得了一些进展,但是由于 GaN 生长时的晶格不匹配问题,常常产生应力应变,导致材料结构异常,甚至出现裂纹等缺陷,对器件性能产生不利影响。因此,讨论 Si(111)衬底上 GaN 外延的 MOCVD 生长及其应力讨论,对于探究高质量的 GaN 生长技术,提升其器件性能具有重要意义。三、讨论内容1. 确定最优制备条件:通过改变 Si(111)衬底的制备条件和 GaN 的MOCVD 生长参数,确定最优的生长条件,使得 GaN 在 Si(111)衬底表面的晶体质量最高。2. 制备并表征生长样品:采纳 XRD、SEM 等表征技术,讨论 GaN在 Si(111)衬底表面的晶体结构、形貌以及表面质量,并对其进行分析和比较。3. 讨论应力应变行为:采纳 X 射线衍射仪对样品进行测量,讨论GaN 在 Si(111)衬底表面的应力应变行为,并确定最适合的刻蚀条件。四、讨论意义1. 探究最优生长条件:本讨论可探究最佳的 Si(111)衬底上 GaN 外延的 MOCVD 生长条件,为实现高质量、单晶 GaN 外延生长提供基础。2. 提升器件性能:本讨论可为 GaN 外延生长技术的进一步改进提供理论基础,提升 GaN 器件的性能,满足微电子、光电和能源等领域对GaN 材料性能的要求。精品文档---下载后可任意编辑3. 拓宽应用范围:本讨论对于在 Si(111)衬底上生长其他半导体材料,如 AlN 和 InN 等,也具有参考意义。五、预期结果1. 确定最优生长条件及刻蚀条件,实现在 Si(111)衬底上高质量、单晶的 GaN 外延生长,并提升器件性能。2. 讨论 GaN 在 Si(111)衬底表面的应力应变行为,为进一步改进GaN 外延生长技术提供理论基础。
