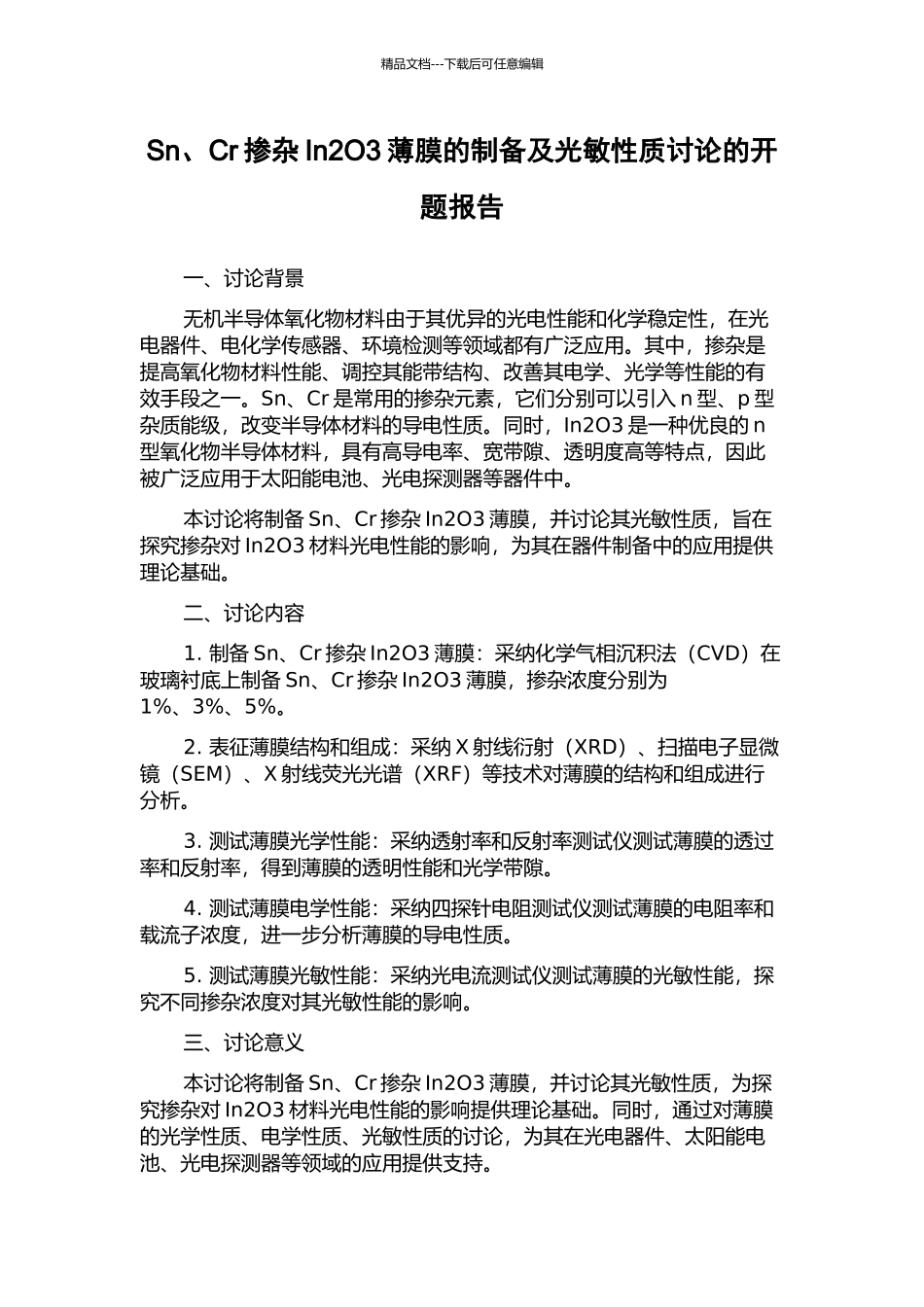

精品文档---下载后可任意编辑Sn、Cr 掺杂 In2O3 薄膜的制备及光敏性质讨论的开题报告一、讨论背景无机半导体氧化物材料由于其优异的光电性能和化学稳定性，在光电器件、电化学传感器、环境检测等领域都有广泛应用。其中，掺杂是提高氧化物材料性能、调控其能带结构、改善其电学、光学等性能的有效手段之一。Sn、Cr 是常用的掺杂元素，它们分别可以引入 n 型、p 型杂质能级，改变半导体材料的导电性质。同时，In2O3 是一种优良的 n型氧化物半导体材料，具有高导电率、宽带隙、透明度高等特点，因此被广泛应用于太阳能电池、光电探测器等器件中。本讨论将制备 Sn、Cr 掺杂 In2O3 薄膜，并讨论其光敏性质，旨在探究掺杂对 In2O3 材料光电性能的影响，为其在器件制备中的应用提供理论基础。二、讨论内容1. 制备 Sn、Cr 掺杂 In2O3 薄膜：采纳化学气相沉积法（CVD）在玻璃衬底上制备 Sn、Cr 掺杂 In2O3 薄膜，掺杂浓度分别为1%、3%、5%。2. 表征薄膜结构和组成：采纳 X 射线衍射（XRD）、扫描电子显微镜（SEM）、X 射线荧光光谱（XRF）等技术对薄膜的结构和组成进行分析。3. 测试薄膜光学性能：采纳透射率和反射率测试仪测试薄膜的透过率和反射率，得到薄膜的透明性能和光学带隙。4. 测试薄膜电学性能：采纳四探针电阻测试仪测试薄膜的电阻率和载流子浓度，进一步分析薄膜的导电性质。5. 测试薄膜光敏性能：采纳光电流测试仪测试薄膜的光敏性能，探究不同掺杂浓度对其光敏性能的影响。三、讨论意义本讨论将制备 Sn、Cr 掺杂 In2O3 薄膜，并讨论其光敏性质，为探究掺杂对 In2O3 材料光电性能的影响提供理论基础。同时，通过对薄膜的光学性质、电学性质、光敏性质的讨论，为其在光电器件、太阳能电池、光电探测器等领域的应用提供支持。
