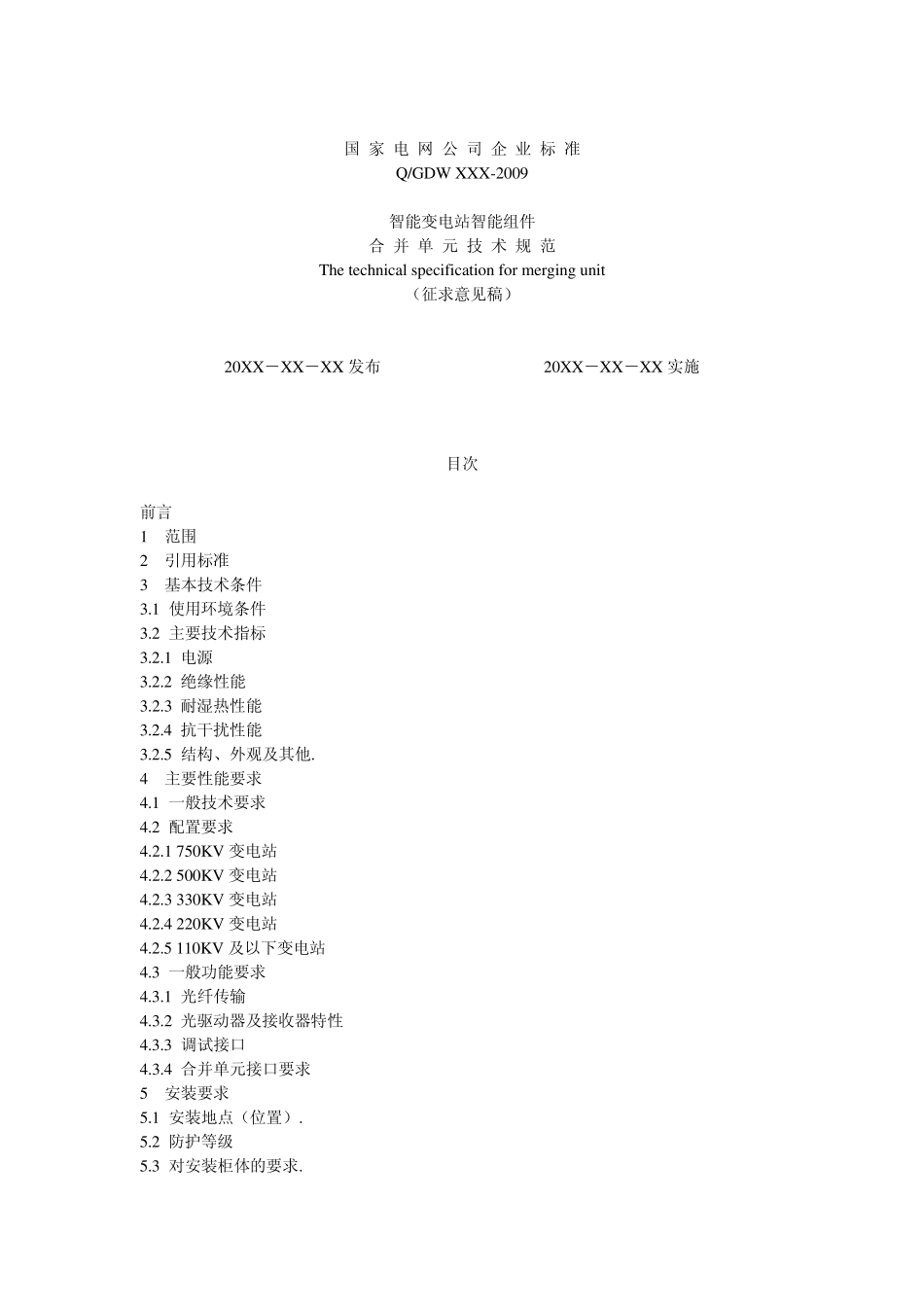

国 家 电 网 公 司 企 业 标 准 Q/GDW XXX-2009 智能变电站智能组件 合 并 单 元 技 术 规 范 The technical specification for merging u nit （征求意见稿） 20XX－XX－XX 发布 20XX－XX－XX 实施 目次 前言 1 范围 2 引用标准 3 基本技术条件 3.1 使用环境条件 3.2 主要技术指标 3.2.1 电源 3.2.2 绝缘性能 3.2.3 耐湿热性能 3.2.4 抗干扰性能 3.2.5 结构、外观及其他. 4 主要性能要求 4.1 一般技术要求 4.2 配置要求 4.2.1 750KV 变电站 4.2.2 500KV 变电站 4.2.3 330KV 变电站 4.2.4 220KV 变电站 4.2.5 110KV 及以下变电站 4.3 一般功能要求 4.3.1 光纤传输 4.3.2 光驱动器及接收器特性 4.3.3 调试接口 4.3.4 合并单元接口要求 5 安装要求 5.1 安装地点（位置）. 5.2 防护等级 5.3 对安装柜体的要求. 6 技术服务 6.1 应提供的技术文件 6.2 应提供的资料. 6.3 技术配合 前 言 由于现行国家标准、行业标准、企业标准和 IEC 标准等未统一智能变电站合并单元技术要求等内容，为使智能变电站合并单元选型、设备采购等工作有所遵循，特编制本标准。 本标准参考了 GB/T 20840.7-2007《互感器第 7 部分：电子式电压互感器》、GB/T20840.8-2007《互感器第 8 部分：电子式电流互感器》、DL/T860《变电站内的通信网络与系统》、Q/GDW 383-2009《智能变电站技术导则》、Q/GDW -2009《330kV~750kV 智能变电站设计规范》和 Q/GDW-2009《110（66）kV~220kV 智能变电站设计规范》，提出的技术性能参数基于国内外变电站电子互感器合并单元的设计、制造和运行经验。 本标准规定了智能变电站智能组件之一的合并单元的基本技术条件、功能要求、安装要求和技术服务等内容。 本标准由国家电网公司基建部提出并负责解释。 本标准由国家电网公司科技部归口管理。 本标准主要起草单位：四川电力设计咨询有限责任公司 本标准参加起草单位： 本标准主要起草人： 合并单元技术规范 1 范围 本规范适用于公司系统智能变电站合并单元选型、设备采购等。 2 引用标准 下列标准所包含的条文，通过在本规范书中引用而构成本规范书的条文。所示标准均应采用最新有效版本。 GB/T 20840.7-2007 互感器第 7 部分：电子式电压互感器 GB/T 20840.8-2007 互感器第 8 部分：电子式电流互感器 GB/T 191-2000 包装储运图示标志 GB 42...
