合泰移动电源新方案demo_V1.1

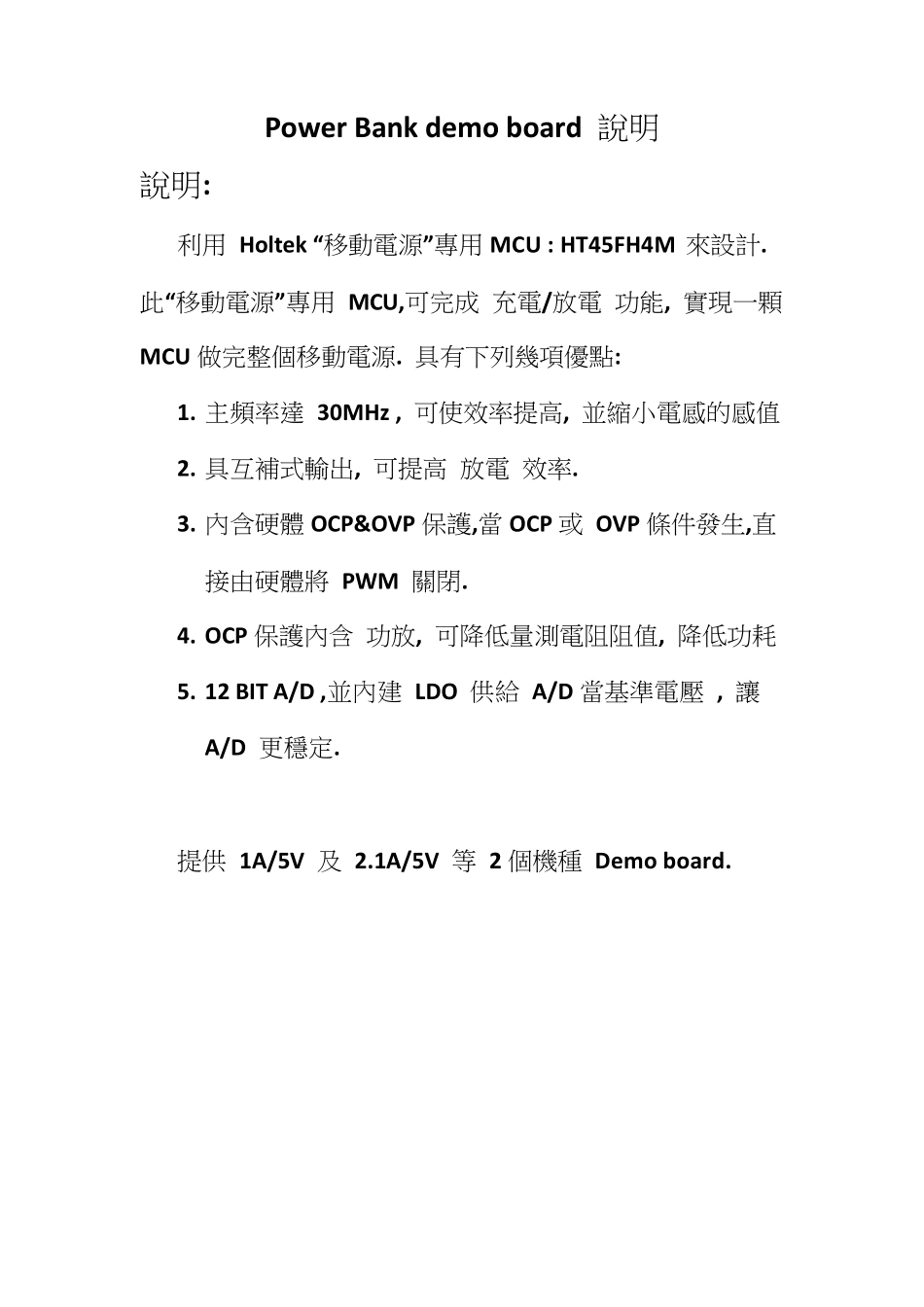

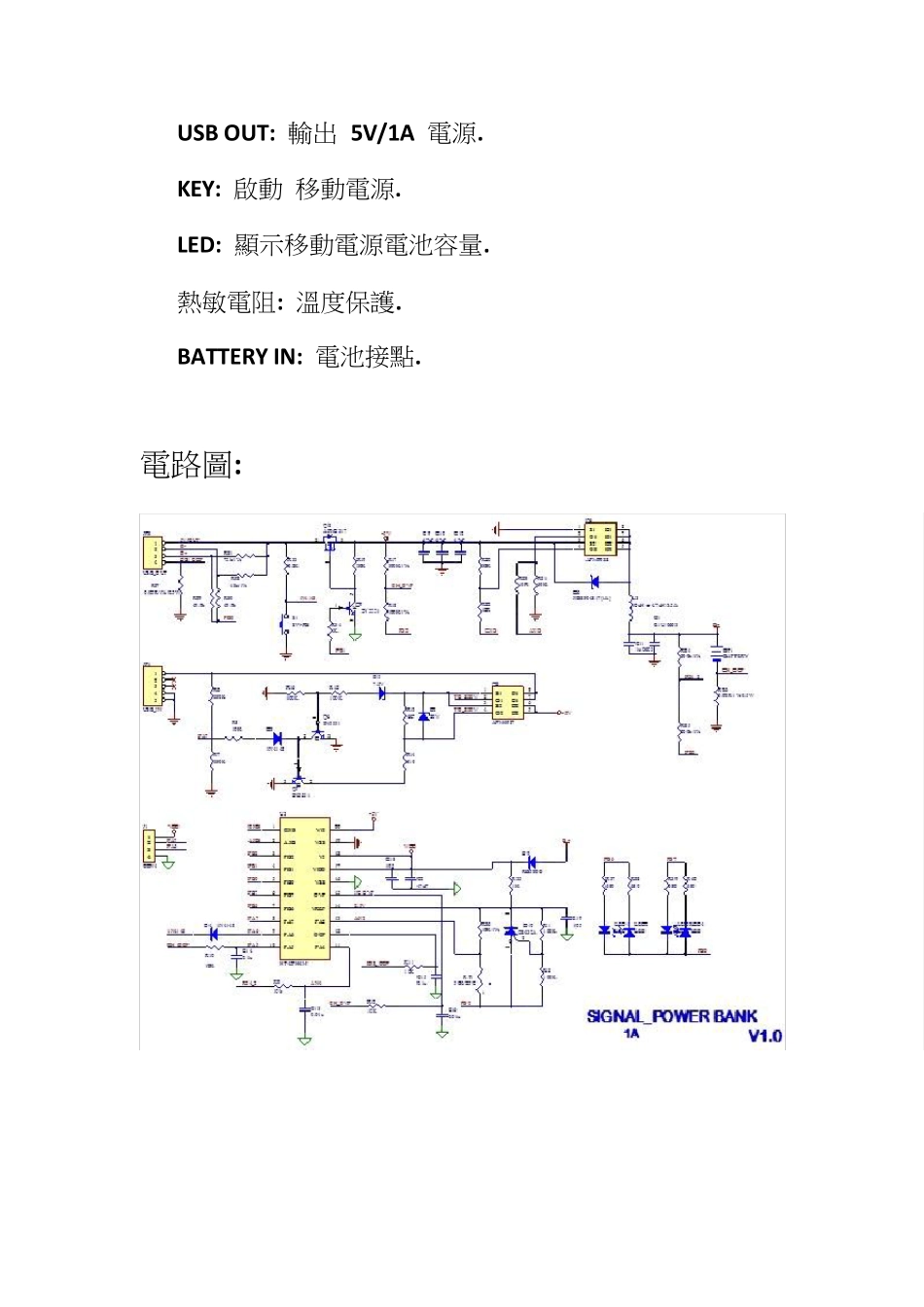

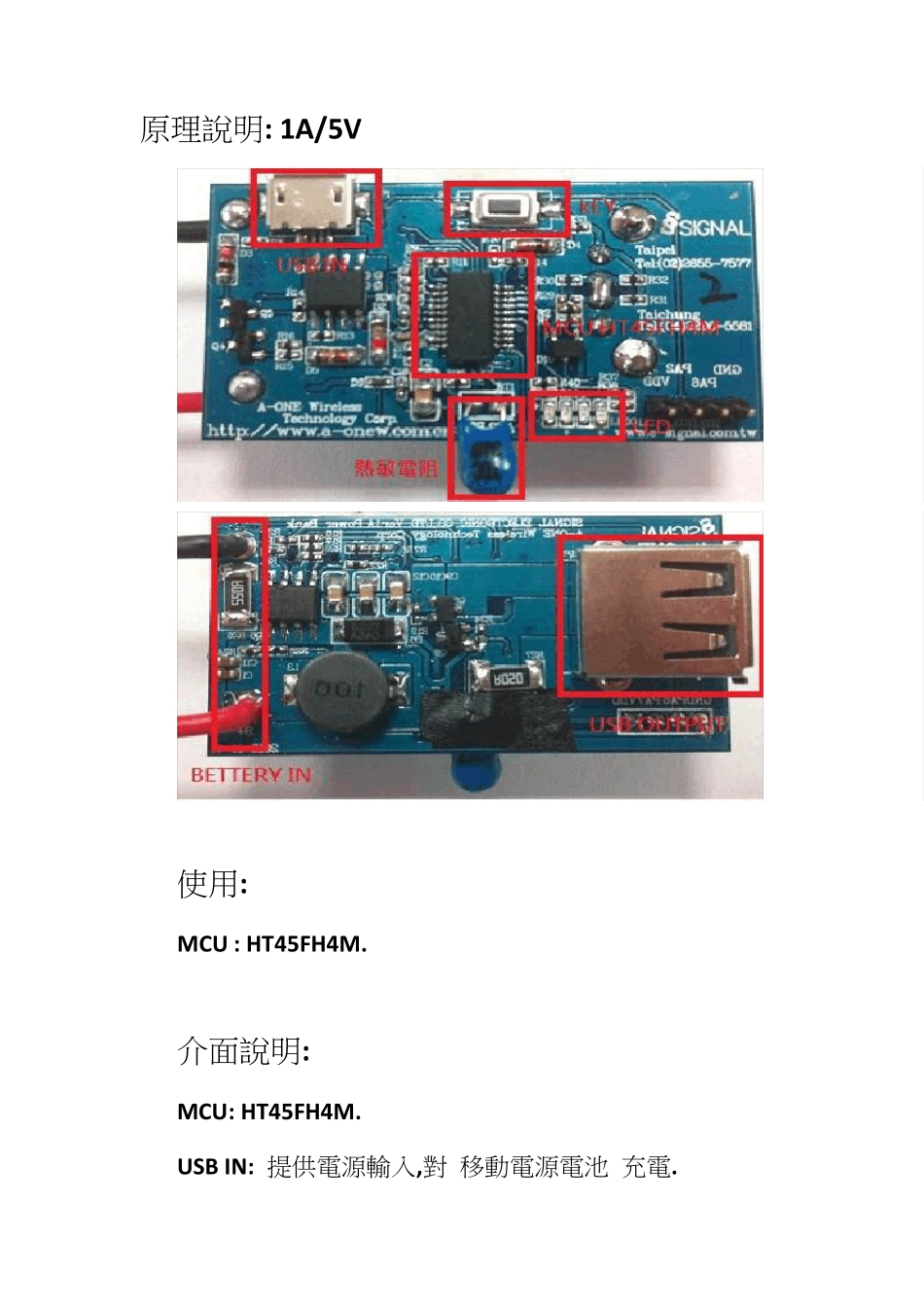

Power Bank demo board 說明 說明: 利用 Holtek “移動電源”專用 MCU : HT45FH4M 來設計. 此“移動電源”專用 MCU,可完成 充電/放電 功能, 實現一顆MCU 做完整個移動電源. 具有下列幾項優點: 1. 主頻率達 30MHz , 可使效率提高, 並縮小電感的感值 2. 具互補式輸出, 可提高 放電 效率. 3. 內含硬體 OCP&OVP 保護,當 OCP 或 OVP 條件發生,直接由硬體將 PWM 關閉. 4. OCP 保護內含 功放, 可降低量測電阻阻值, 降低功耗 5. 12 BIT A/D ,並內建 LDO 供給 A/D 當基準電壓 , 讓 A/D 更穩定. 提供 1A/5V 及 2.1A/5V 等 2 個機種 Demo board. 原理說明: 1A/5V 使用: MCU : HT45FH4M. 介面說明: MCU: HT45FH4M. USB IN: 提供電源輸入,對 移動電源電池 充電. USB OUT: 輸出 5V/1A 電源. KEY: 啟動 移動電源. LED: 顯示移動電源電池容量. 熱敏電阻: 溫度保護. BATTERY IN: 電池接點. 電路圖: 零 件 表 : Comment Pattern Quantity Components HT45FH4M SSOP-20 1 U3 APM2317 SOT-23 1 Q8 APM4927 SOP-8 1 Q2 APM9938 SOP-8 1 Q6 GS432A SOT-23-TL432B 1 D10 RB520G SOD-723FL 1 D9 XBS304S17(1A) SMA304 1 D6 20V D4148 1 D2 7.5V D4148 1 D5 1N4148 D4148 2 D3 D4 2N5551 SOT-23 3 Q4 Q5 Q9 USB_IN USB-MICROB 1 JP1 USB_OUT USB-DIP-FEMALE 1 JP3 ICP_4P SIP4-2 1 J1 SW-PB SW2 1 S1 LED 0603-LED-1 4 LED1 LED2 LED3 LED4 50K/25C" SIP2-2MM 1 RT1 10uH or 4.7uH/3.5A GSRH8D43 1 L3 0.02R/1%/0.5W LR2010 1 R26 0.05R/1%/0.5W LR2010 1 R27 100K/1% 0402 1 R18 10K/1% 0402 1 R36 200k/1% 0402 2 R24 R25 300K/1% 0402 1 R17 43k/1% 0402 1 R32 75k/1% 0402 1 R31 0.01u 0402 2 C13 C16 0.1U/0603 0603-C 1 C1 0.1u 0402 2 C14 C15 105 0402 2 C18 C19 1u/0603 0603-C 1 C11 47uF 0805-C 4 C2 C9 C10 C12 100K 0402 4 R1 R2 R15 R16 10K 0402 4 R8 R10 R11 R12 10R 0402 2 R22 R23 10k 0402 1 R9 1K 0402 1 R34 2.2K 0402 1 R33 30K 0402 3 R19 R20 R21 330K 0402 2 R6 R7 49.9k 0402 2 R29 R30 4K7 0402 1 R13 510 0402 1 R14 ...
