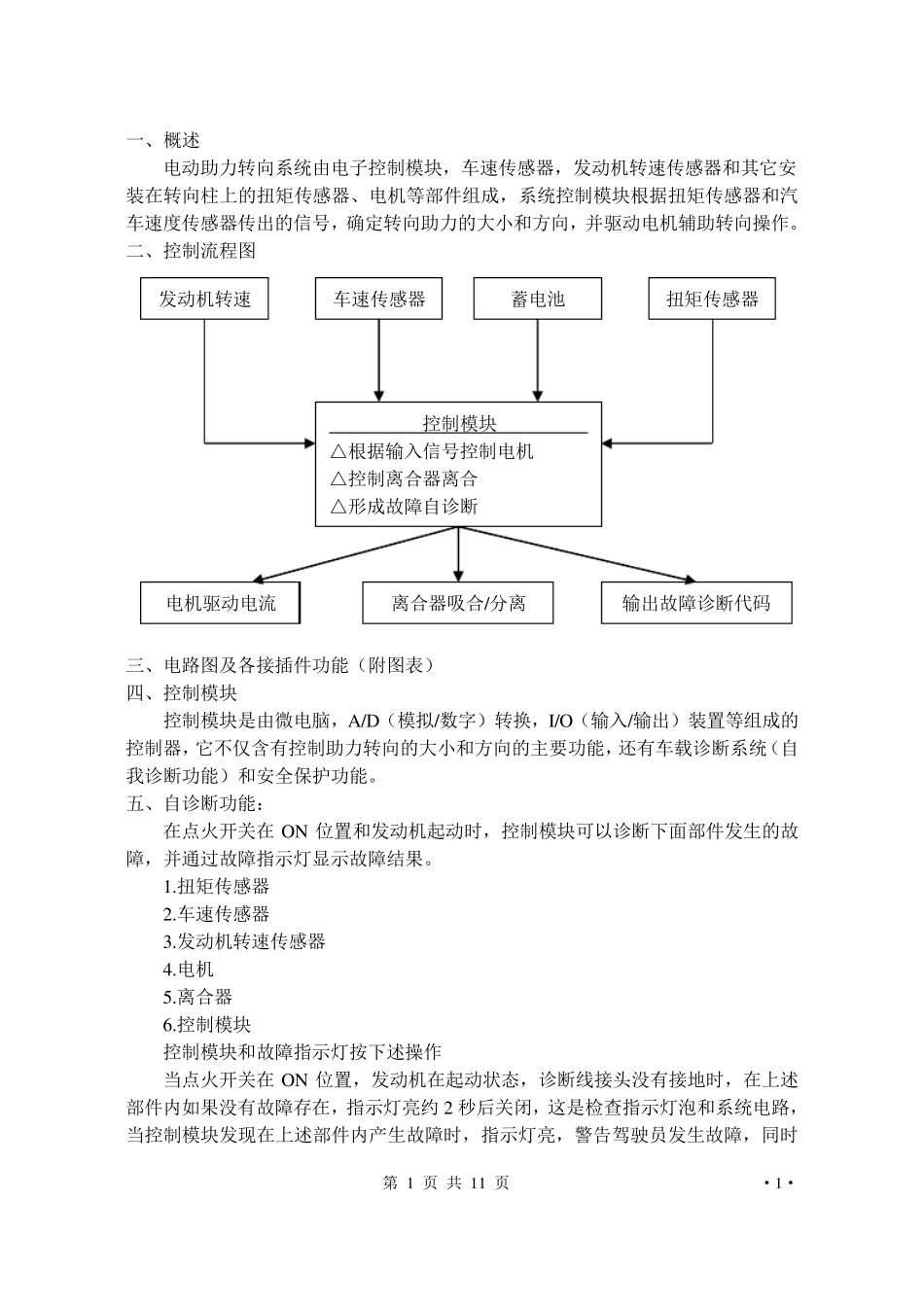

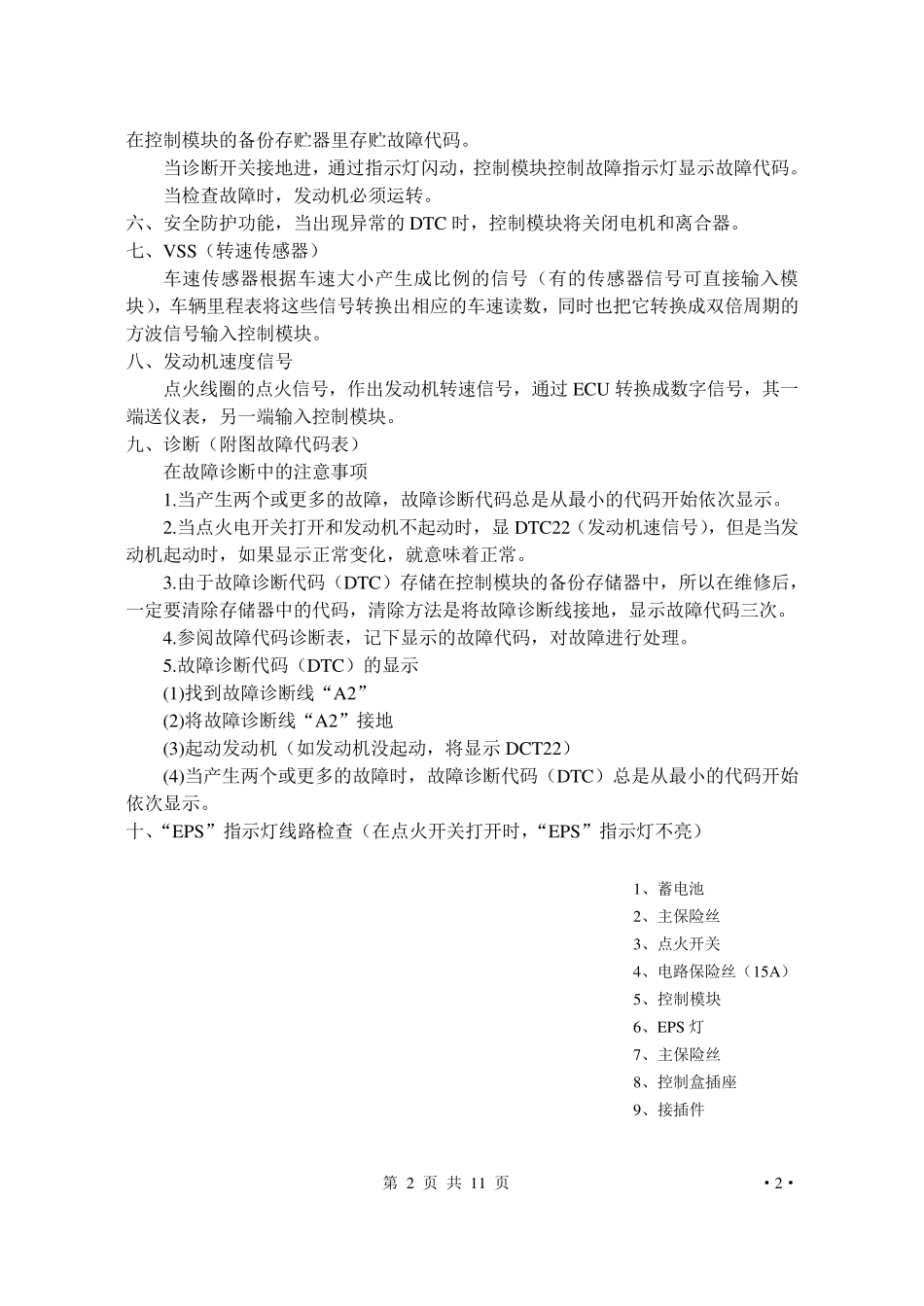

第 1 页 共 11 页 ·1· 一、概述 电动助力转向系统由电子控制模块，车速传感器，发动机转速传感器和其它安装在转向柱上的扭矩传感器、电机等部件组成，系统控制模块根据扭矩传感器和汽车速度传感器传出的信号，确定转向助力的大小和方向，并驱动电机辅助转向操作。 二、控制流程图 三、电路图及各接插件功能（附图表） 四、控制模块 控制模块是由微电脑，A/D（模拟/数字）转换，I/O （输入/输出）装置等组成的控制器，它不仅含有控制助力转向的大小和方向的主要功能，还有车载诊断系统（自我诊断功能）和安全保护功能。 五、自诊断功能： 在点火开关在 O N 位置和发动机起动时，控制模块可以诊断下面部件发生的故障，并通过故障指示灯显示故障结果。 1.扭矩传感器 2.车速传感器 3.发动机转速传感器 4.电机 5.离合器 6.控制模块 控制模块和故障指示灯按下述操作 当点火开关在 O N 位置，发动机在起动状态，诊断线接头没有接地时，在上述部件内如果没有故障存在，指示灯亮约 2 秒后关闭，这是检查指示灯泡和系统电路，当控制模块发现在上述部件内产生故障时，指示灯亮，警告驾驶员发生故障，同时发动机转速 车速传感器 蓄电池 扭矩传感器 控制模块 △根据输入信号控制电机 △控制离合器离合 △形成故障自诊断 电机驱动电流 离合器吸合/分离 输出故障诊断代码 第 2 页 共 11 页 ·2· 在控制模块的备份存贮器里存贮故障代码。 当诊断开关接地进，通过指示灯闪动，控制模块控制故障指示灯显示故障代码。 当检查故障时，发动机必须运转。 六、安全防护功能，当出现异常的 DTC 时，控制模块将关闭电机和离合器。 七、VSS（转速传感器） 车速传感器根据车速大小产生成比例的信号（有的传感器信号可直接输入模块），车辆里程表将这些信号转换出相应的车速读数，同时也把它转换成双倍周期的方波信号输入控制模块。 八、发动机速度信号 点火线圈的点火信号，作出发动机转速信号，通过 ECU 转换成数字信号，其一端送仪表，另一端输入控制模块。 九、诊断（附图故障代码表） 在故障诊断中的注意事项 1.当产生两个或更多的故障，故障诊断代码总是从最小的代码开始依次显示。 2.当点火电开关打开和发动机不起动时，显 DTC22（发动机速信号），但是当发动机起动时，如果显示正常变化，就意味着正常。 3.由于故障诊断代码（DTC）存储在控制模块的备份存储器中，所以在维修后，一定要清除存储器...
