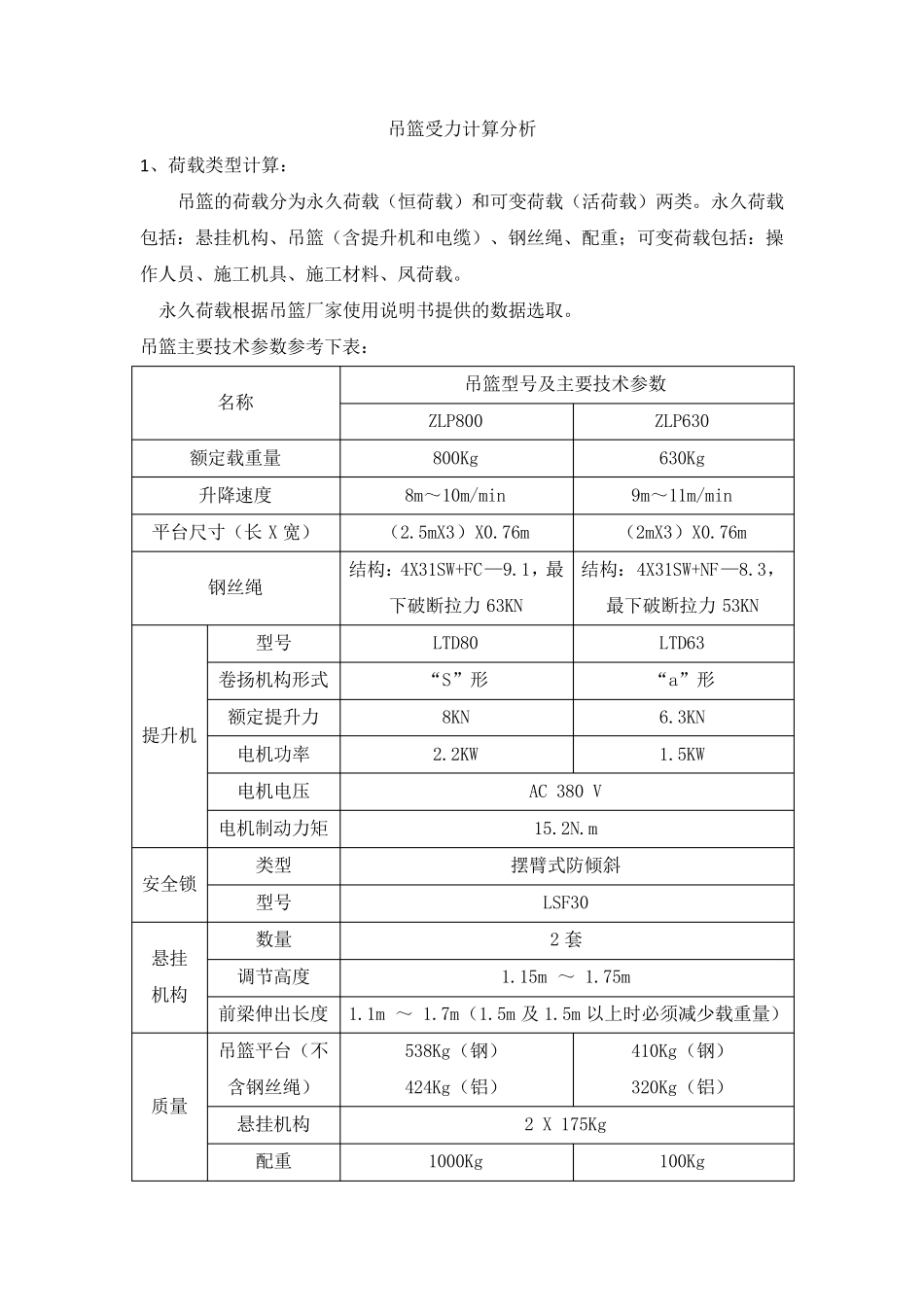

吊篮受力计算模板_第2页
2/6

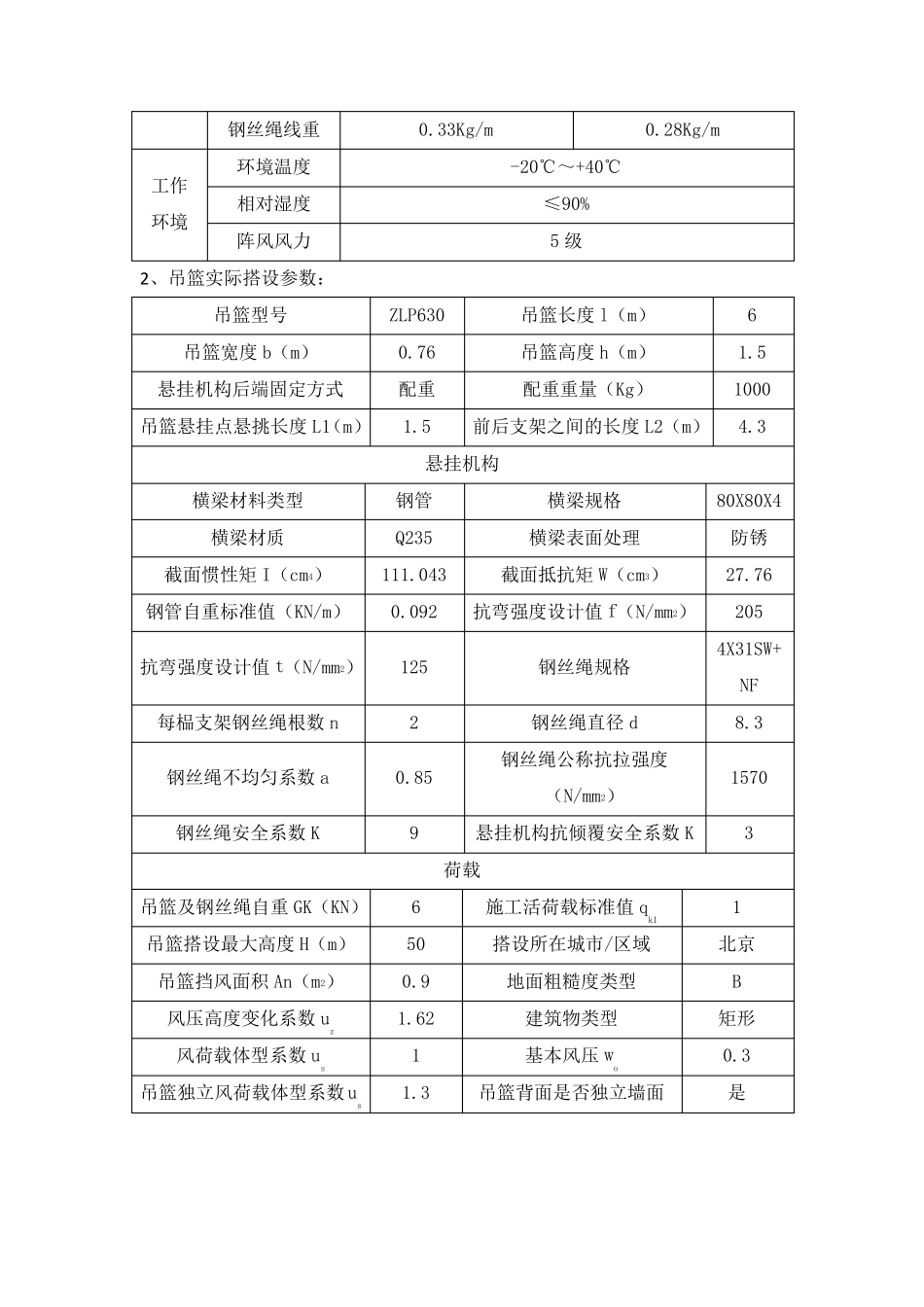

吊篮受力计算模板_第3页
3/6

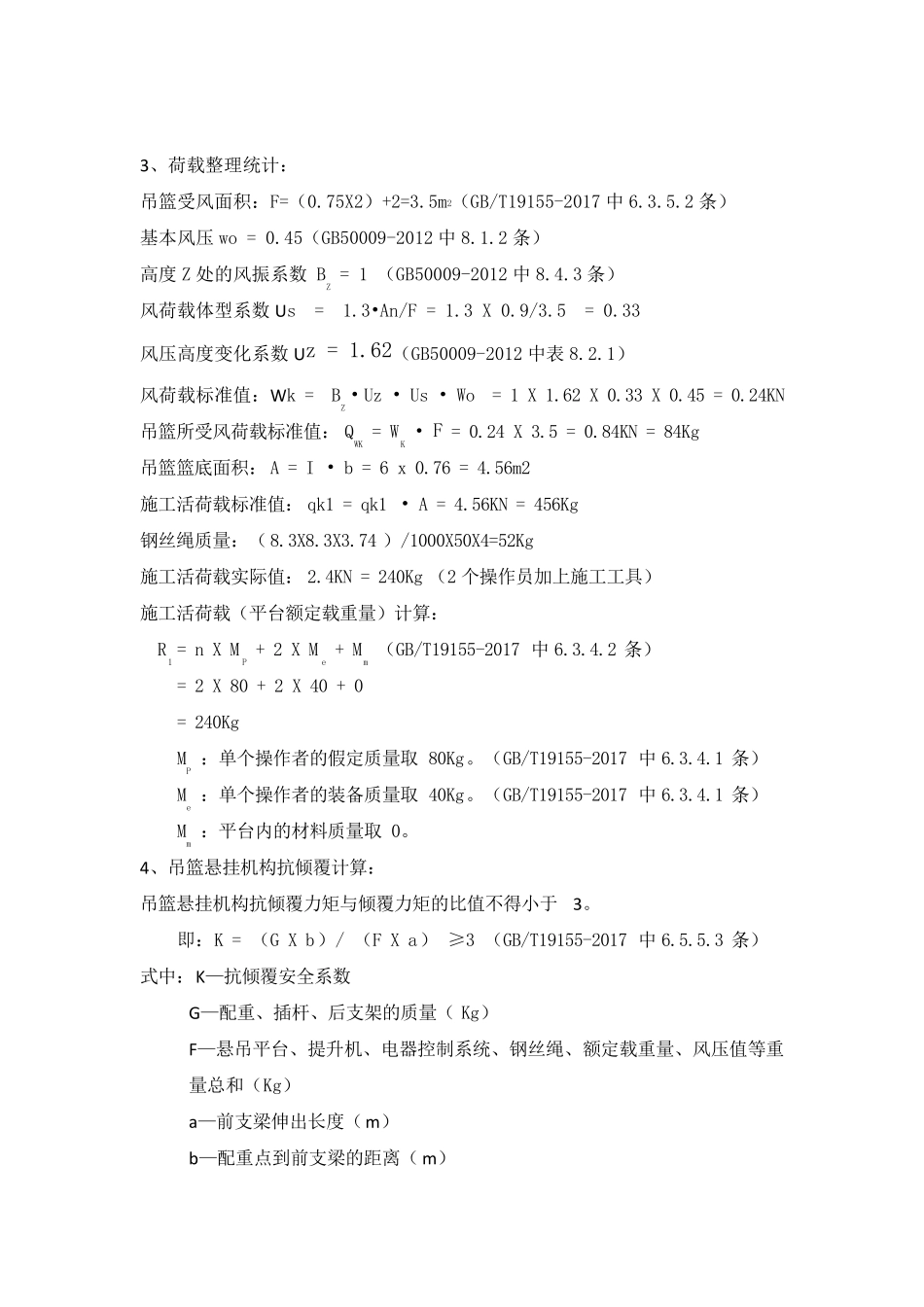

吊篮受力计算分析 1 、荷载类型计算: 吊篮的荷载分为永久荷载(恒荷载)和可变荷载(活荷载)两类。永久荷载包括:悬挂机构、吊篮(含提升机和电缆)、钢丝绳、配重;可变荷载包括:操作人员、施工机具、施工材料、凤荷载。 永久荷载根据吊篮厂家使用说明书提供的数据选取。 吊篮主要技术参数参考下表: 名称 吊篮型号及主要技术参数 ZLP800 ZLP630 额定载重量 800Kg 630Kg 升降速度 8m~10m/min 9m~11m/min 平台尺寸(长X 宽) (2.5mX3)X0.76m (2mX3)X0.76m 钢丝绳 结构:4X31SW+FC—9.1,最下破断拉力63KN 结构:4X31SW+NF—8.3,最下破断拉力53KN 提升机 型号 LTD80 LTD63 卷扬机构形式 “S”形 “a”形 额定提升力 8KN 6.3KN 电机功率 2.2KW 1.5KW 电机电压 AC 380 V 电机制动力矩 15.2N.m 安全锁 类型 摆臂式防倾斜 型号 LSF30 悬挂 机构 数量 2 套 调节高度 1.15m ~ 1.75m 前梁伸出长度 1.1m ~ 1.7m(1.5m 及1.5m 以上时必须减少载重量) 质量 吊篮平台(不含钢丝绳) 538Kg(钢) 424Kg(铝) 410Kg(钢) 320Kg(铝) 悬挂机构 2 X 175Kg 配重 1000Kg 100Kg 钢丝绳线重 0.33Kg/m 0.28Kg/m 工作 环境 环境温度 -20℃~+40℃ 相对湿度 ≤90% 阵风风力 5 级 2 、吊篮实际搭设参数: 吊篮型号 ZLP630 吊篮长度l(m) 6 吊篮宽度b(m) 0.76 吊篮高度h(m) 1.5 悬挂机构后端固定方式 配重 配重重量(Kg) 1000 吊篮悬挂点悬挑长度L1(m) 1.5 前后支架之间的长度L2(m) 4.3 悬挂机构 横梁材料类型 钢管 横梁规格 80X80X4 横梁材质 Q235 横梁表面处理 防锈 截面惯性矩 I(cm4) 111.043 截面抵抗矩 W(cm3) 27.76 钢管自重标准值(KN/m) 0.092 抗弯强度设计值 f(N/mm2) 205 抗弯强度设计值 t(N/mm2) 125 钢丝绳规格 4X31SW+NF 每榀支架钢丝绳根数 n 2 钢丝绳直径 d 8.3 钢丝绳不均匀系数 a 0.85 钢丝绳公称抗拉强度(N/mm2) 1570 钢丝绳安全系数 K 9 悬挂机构抗倾覆安全系数 K 3 荷载 吊篮及钢丝绳自重GK(KN) 6 施工活荷载标准值 qk1 1 吊篮搭设最大高度H(m) 50 搭设所在城市/区域 北京 吊篮挡风面积 An(m2) 0.9 地面粗糙度类型 B 风压高度变化系数 uz 1.62 建筑物类型 矩形 风荷载体型系数 us 1 基本风压 wo 0.3 吊篮独立风荷载体型系...
