吊篮结构及工作原理

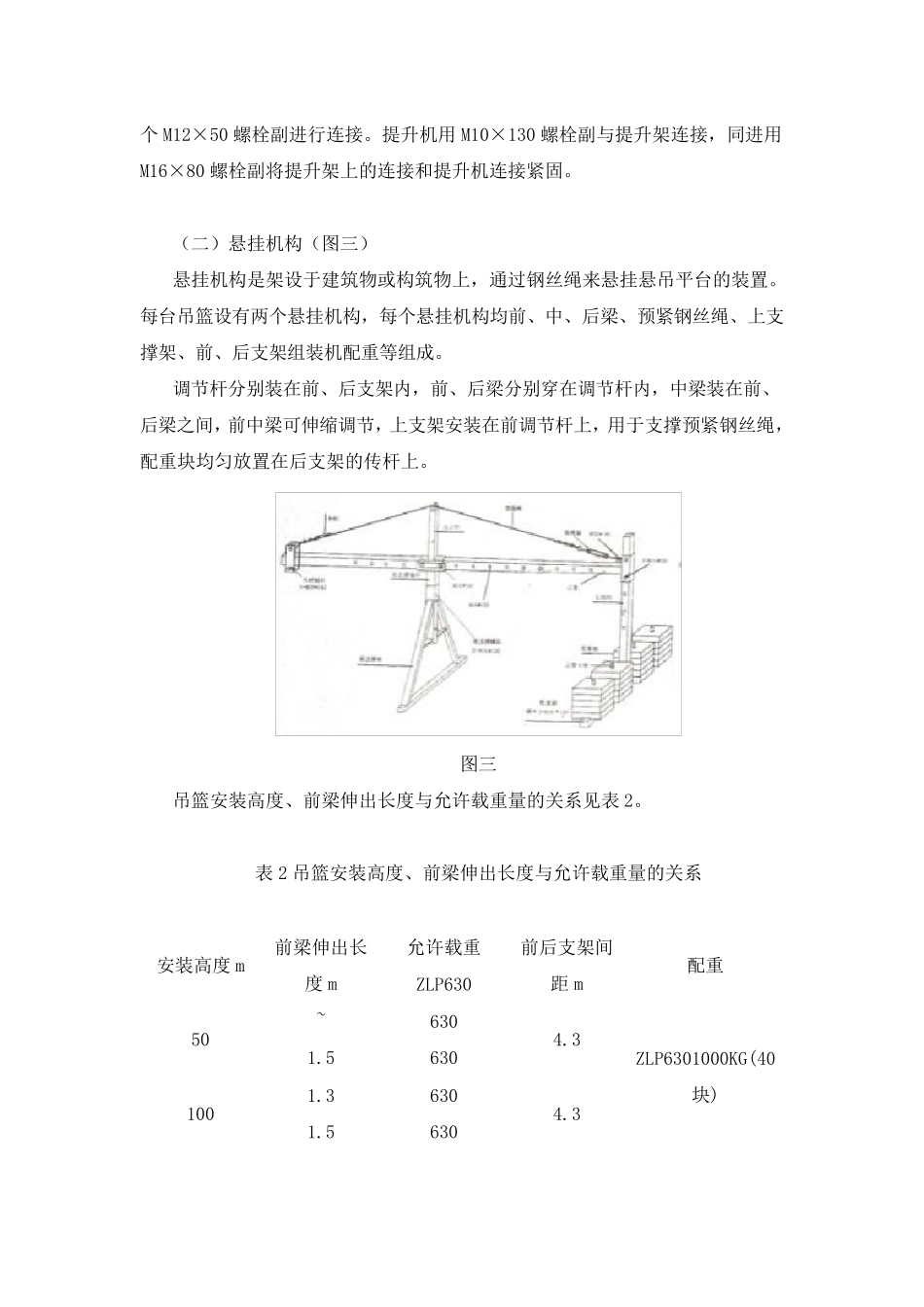

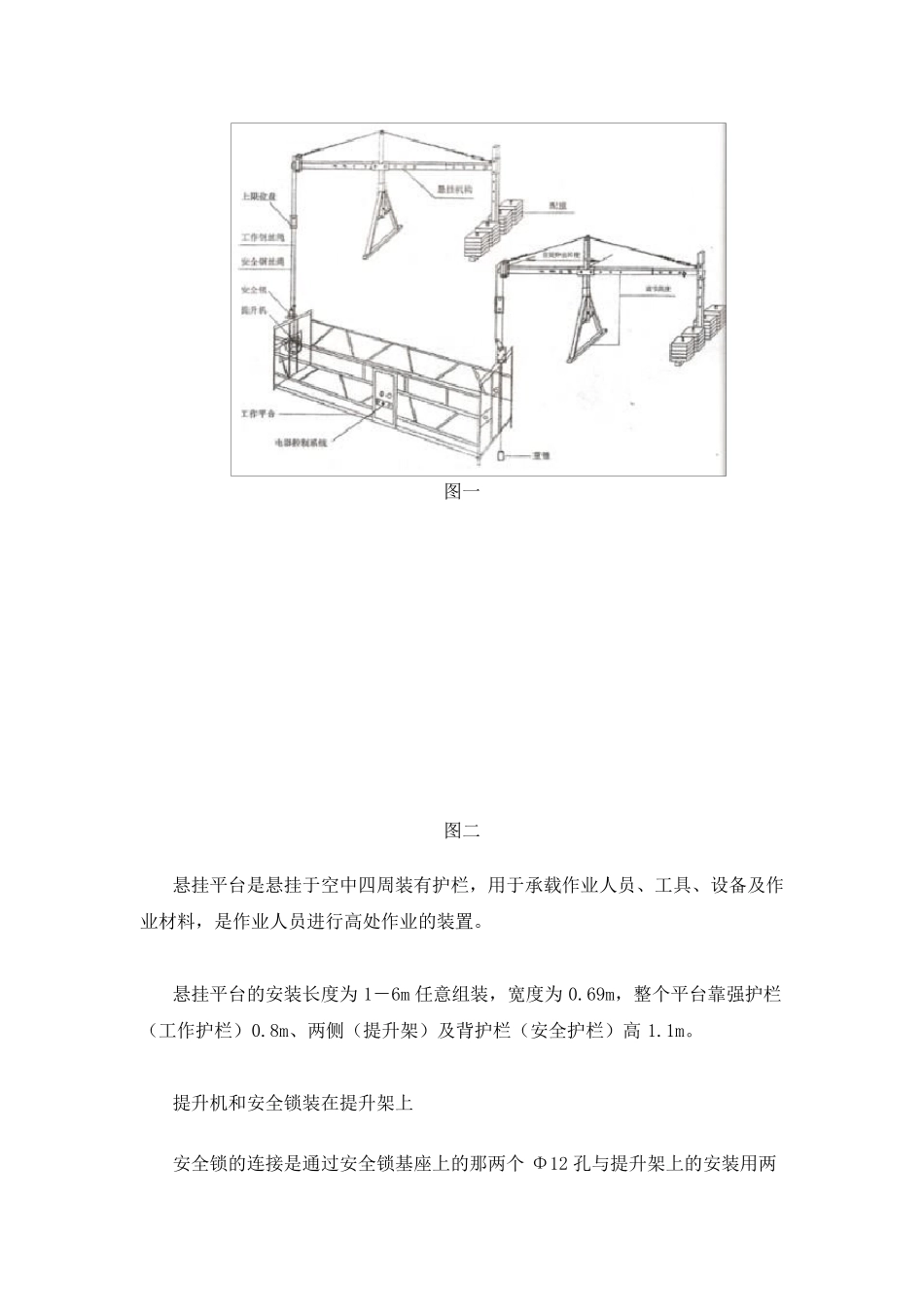

吊篮结构及工作原理 （一）整机 吊篮整机主要由悬吊平台、提升机、安全锁、悬挂机构、工作钢丝绳、安全钢丝绳、电路控制系统等组成。（图一） 图一 图二 悬挂平台是悬挂于空中四周装有护栏，用于承载作业人员、工具、设备及作业材料，是作业人员进行高处作业的装置。 悬挂平台的安装长度为1－6m 任意组装，宽度为0.69m，整个平台靠强护栏（工作护栏）0.8m、两侧（提升架）及背护栏（安全护栏）高1.1m。 提升机和安全锁装在提升架上 安全锁的连接是通过安全锁基座上的那两个Φ12 孔与提升架上的安装用两个M12×50 螺栓副进行连接。提升机用 M10×130 螺栓副与提升架连接，同进用M16×80 螺栓副将提升架上的连接和提升机连接紧固。 （二）悬挂机构（图三） 悬挂机构是架设于建筑物或构筑物上，通过钢丝绳来悬挂悬吊平台的装置。每台吊篮设有两个悬挂机构，每个悬挂机构均前、中、后梁、预紧钢丝绳、上支撑架、前、后支架组装机配重等组成。 调节杆分别装在前、后支架内，前、后梁分别穿在调节杆内，中梁装在前、后梁之间，前中梁可伸缩调节，上支架安装在前调节杆上，用于支撑预紧钢丝绳，配重块均匀放置在后支架的传杆上。 图三 吊篮安装高度、前梁伸出长度与允许载重量的关系见表 2。 表 2 吊篮安装高度、前梁伸出长度与允许载重量的关系 安装高度 m 前梁伸出长度 m 允许载重 前后支架间距 m 配重 ZLP630 50 ~ 1.5 630 630 4.3 ZLP6301000KG(40块) 100 1.3 1.5 630 630 4.3 120 1.3 1.5 630 400 4.3 150 1.3 1.5 500 300 4.3 注：1. 以上是按6m 悬挂平台计算，安装高度每增加50m，额定载重量必须减少100KG 2. 悬吊平台长充每减少1m，载重量可增加40KG，最大载重量不得超过额定载荷。 3. 因场地的限制，前、后支架间距小于表所列的数值时，允许载重必须相应较少但必须保证：抗倾覆系数小于2 使用时，其配重重量W，提升载荷F，前梁伸出量a，前、后支架的垂直间距b，四项之间应满足： K=Wb≥2Fa 式中的F=允许载重+钢丝绳重量+电缆线重量+提升机重量+提升架重量+电气系统重量+平台单节重量×n n-平台节数 （三）提升机 提升机是设在悬吊平台两端，沿工作钢丝绳上、下运行的动力机构。 每台吊篮配有两个提升机。每个提升机均由电磁制动电机、“a”型摩擦传动爬升机构、离心限速装置等组成（图4） 电动机的上部装有电磁制动手动释放手柄，其作用是当施工时突然停电或电气故障而...
