同步发电机的工作原理和维护

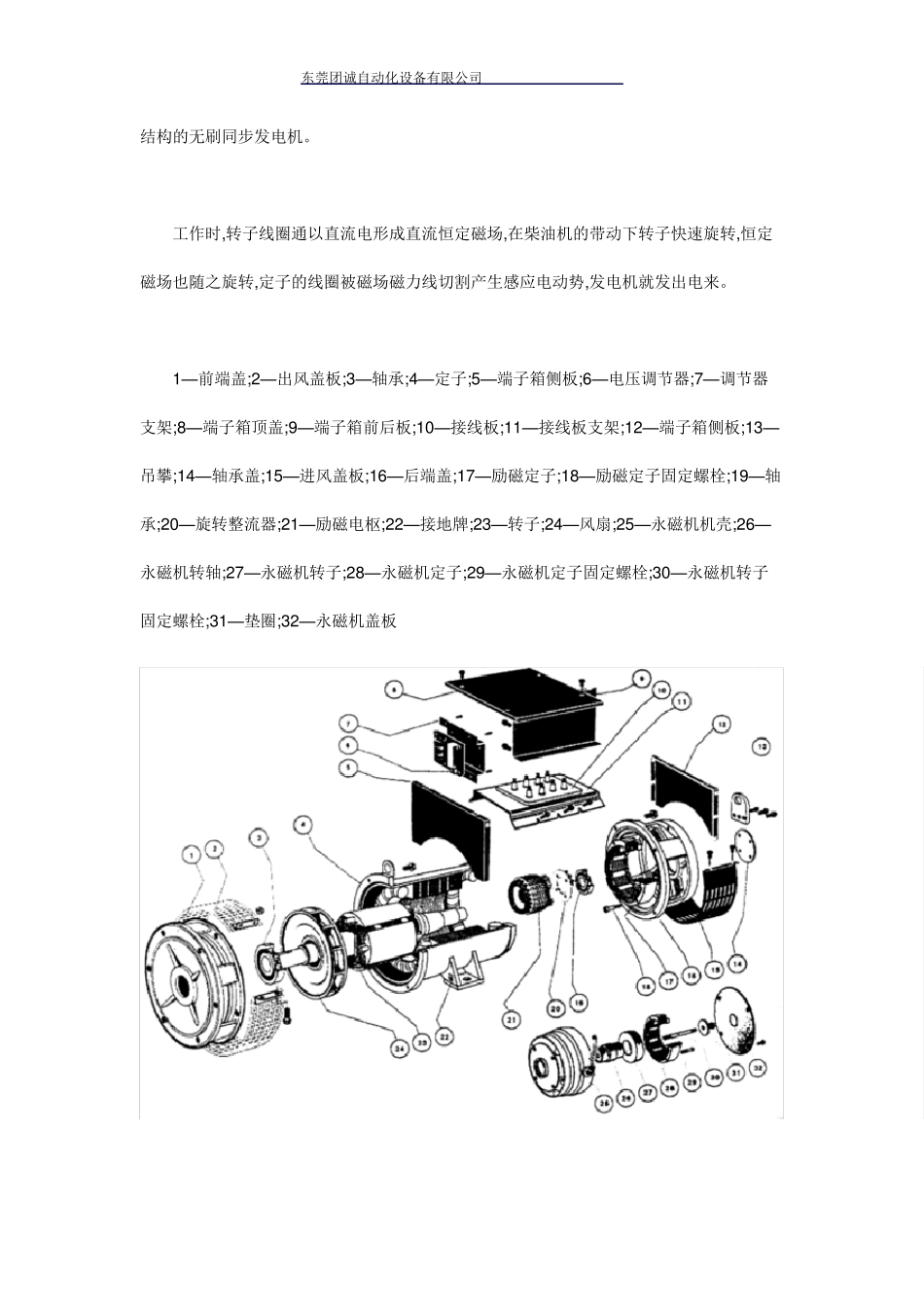

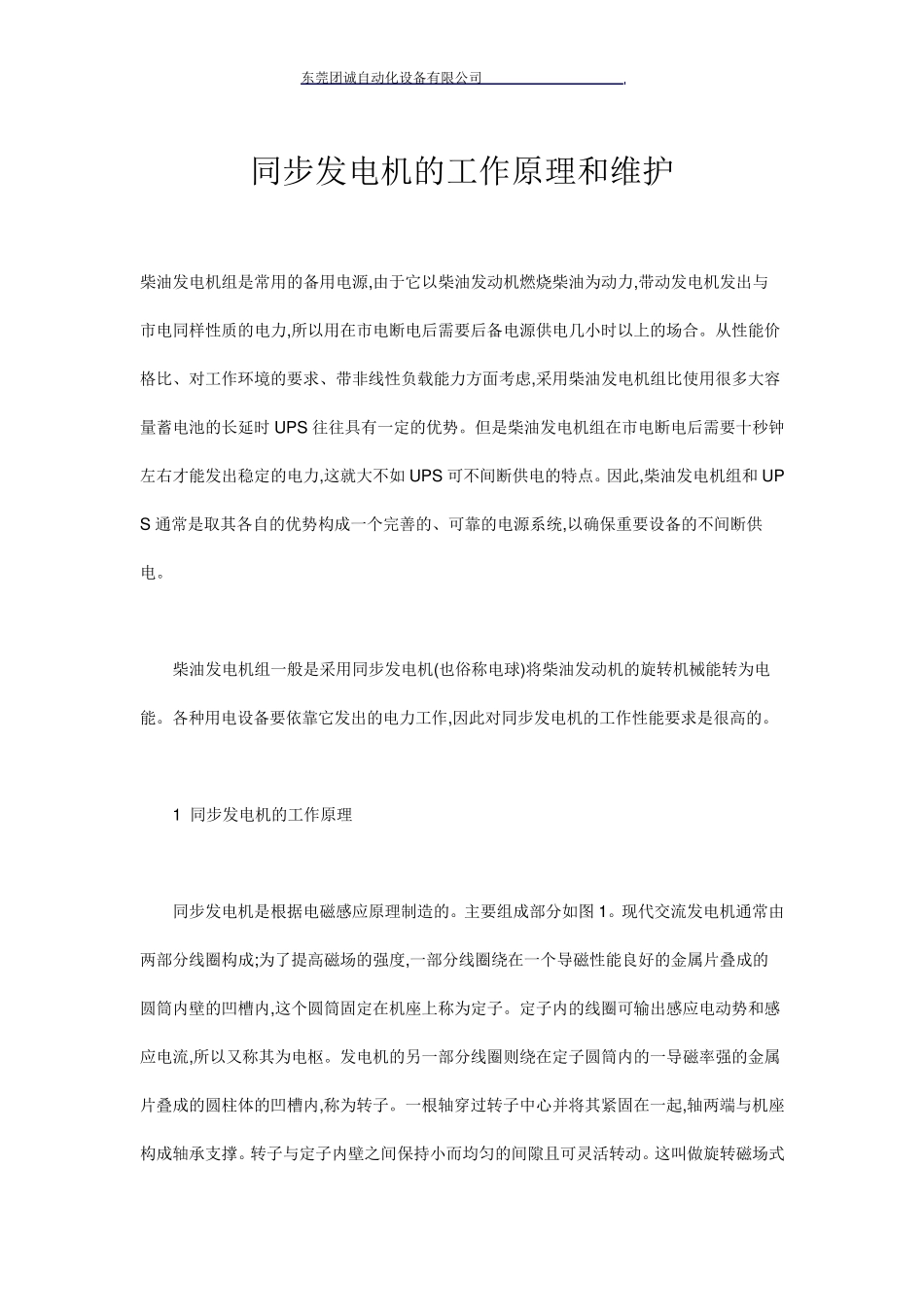

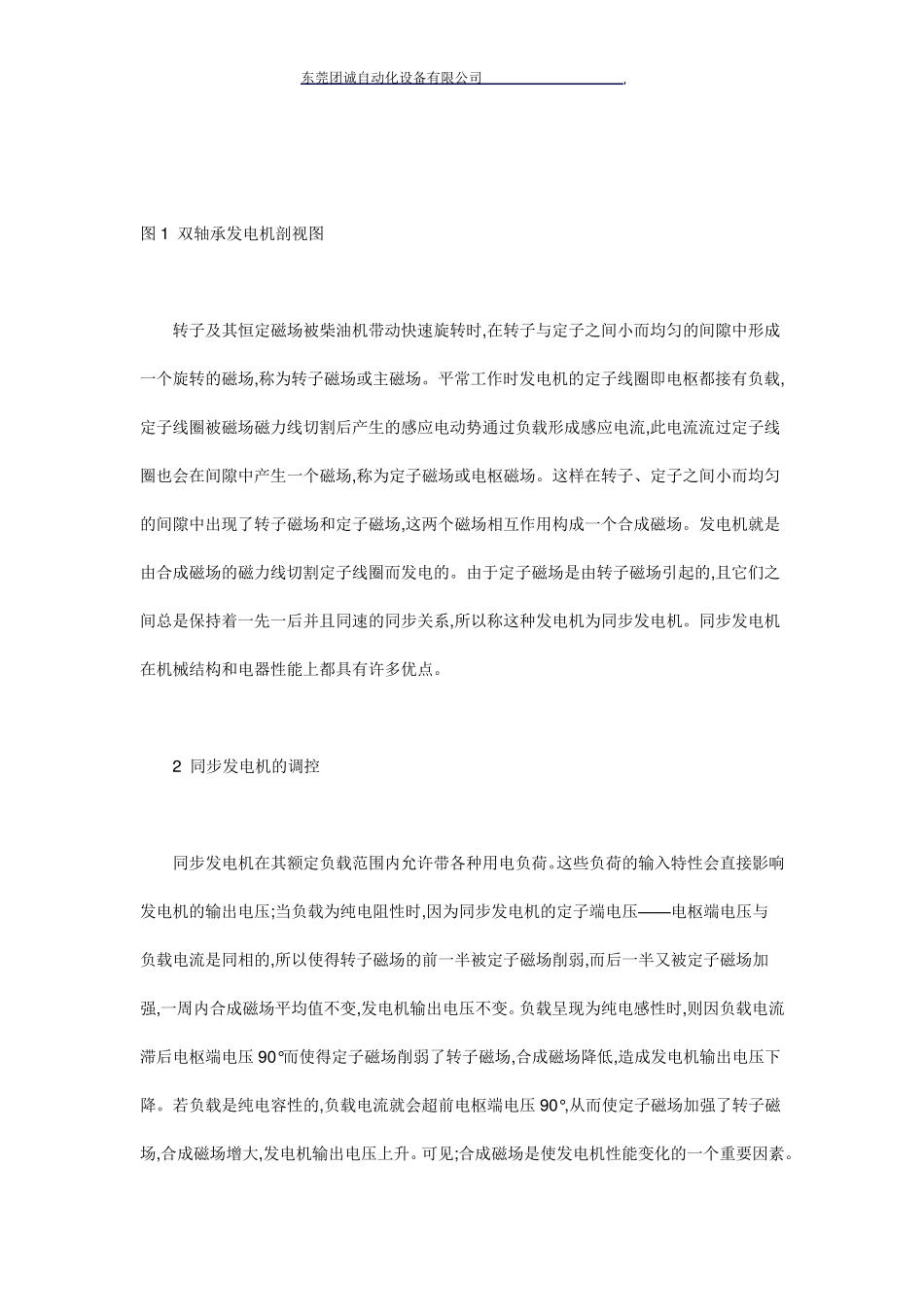

东莞团诚自动化设备有限公司 同步发电机的工作原理和维护 柴油发电机组是常用的备用电源,由于它以柴油发动机燃烧柴油为动力,带动发电机发出与市电同样性质的电力,所以用在市电断电后需要后备电源供电几小时以上的场合。从性能价格比、对工作环境的要求、带非线性负载能力方面考虑,采用柴油发电机组比使用很多大容量蓄电池的长延时UPS 往往具有一定的优势。但是柴油发电机组在市电断电后需要十秒钟左右才能发出稳定的电力,这就大不如 UPS 可不间断供电的特点。因此,柴油发电机组和UPS 通常是取其各自的优势构成一个完善的、可靠的电源系统,以确保重要设备的不间断供电。 柴油发电机组一般是采用同步发电机(也俗称电球)将柴油发动机的旋转机械能转为电能。各种用电设备要依靠它发出的电力工作,因此对同步发电机的工作性能要求是很高的。 1 同步发电机的工作原理 同步发电机是根据电磁感应原理制造的。主要组成部分如图 1。现代交流发电机通常由两部分线圈构成;为了提高磁场的强度,一部分线圈绕在一个导磁性能良好的金属片叠成的圆筒内壁的凹槽内,这个圆筒固定在机座上称为定子。定子内的线圈可输出感应电动势和感应电流,所以又称其为电枢。发电机的另一部分线圈则绕在定子圆筒内的一导磁率强的金属片叠成的圆柱体的凹槽内,称为转子。一根轴穿过转子中心并将其紧固在一起,轴两端与机座构成轴承支撑。转子与定子内壁之间保持小而均匀的间隙且可灵活转动。这叫做旋转磁场式东莞团诚自动化设备有限公司 结构的无刷同步发电机。 工作时,转子线圈通以直流电形成直流恒定磁场,在柴油机的带动下转子快速旋转,恒定磁场也随之旋转,定子的线圈被磁场磁力线切割产生感应电动势,发电机就发出电来。 1—前端盖;2—出风盖板;3—轴承;4—定子;5—端子箱侧板;6—电压调节器;7—调节器支架;8—端子箱顶盖;9—端子箱前后板;10—接线板;11—接线板支架;12—端子箱侧板;13—吊攀;14—轴承盖;15—进风盖板;16—后端盖;17—励磁定子;18—励磁定子固定螺栓;19—轴承;20—旋转整流器;21—励磁电枢;22—接地牌;23—转子;24—风扇;25—永磁机机壳;26—永磁机转轴;27—永磁机转子;28—永磁机定子;29—永磁机定子固定螺栓;30—永磁机转子固定螺栓;31—垫圈;32—永磁机盖板 东莞团诚自动化设备有限公司 图1 双轴承发电机剖视图 转子及其恒定磁场被柴油机带动快速旋转时,在转子与定子之间小而均匀的间隙中形成一个旋转的磁场,称为转子磁场或主磁场。平常工作时发电...
