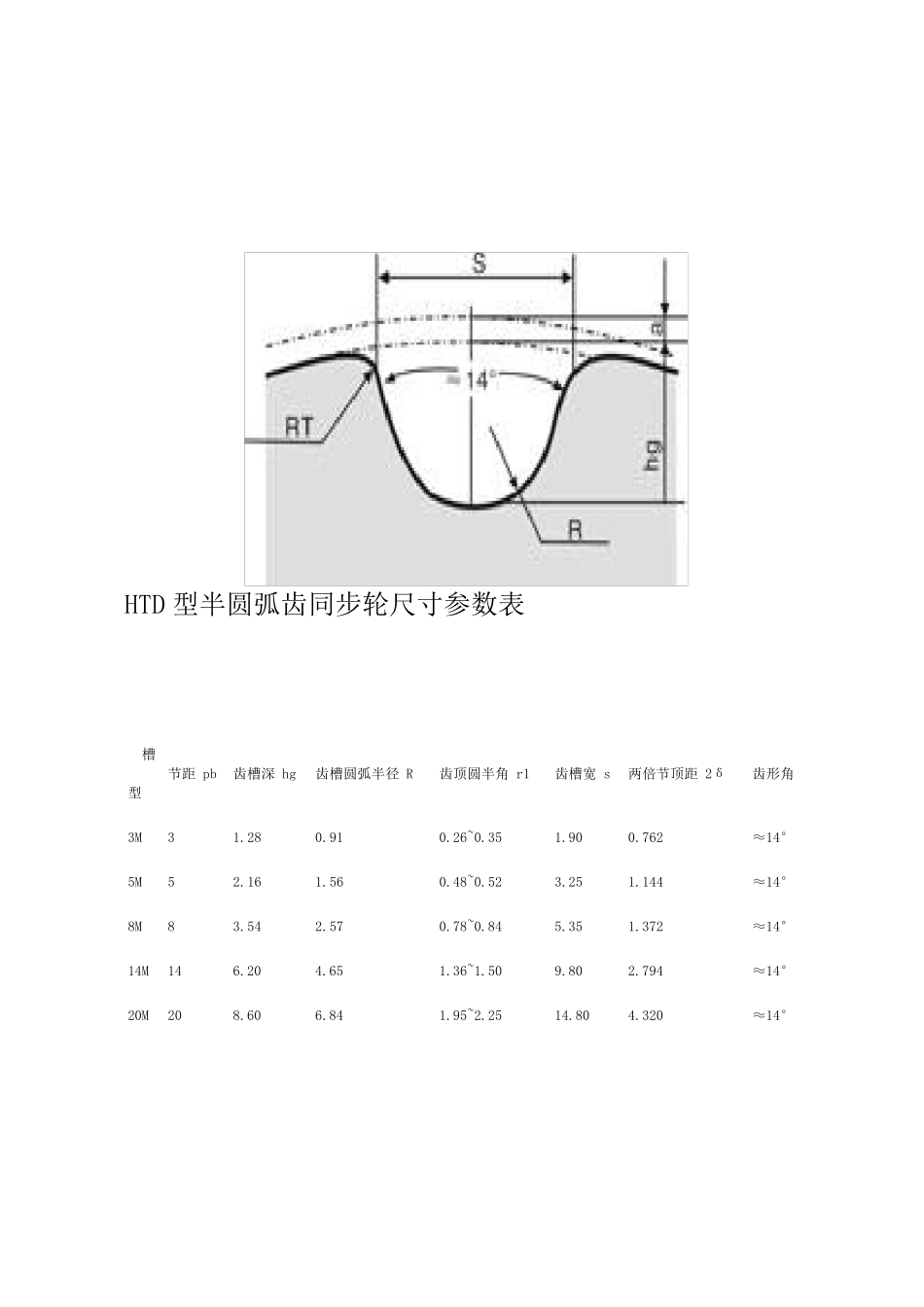

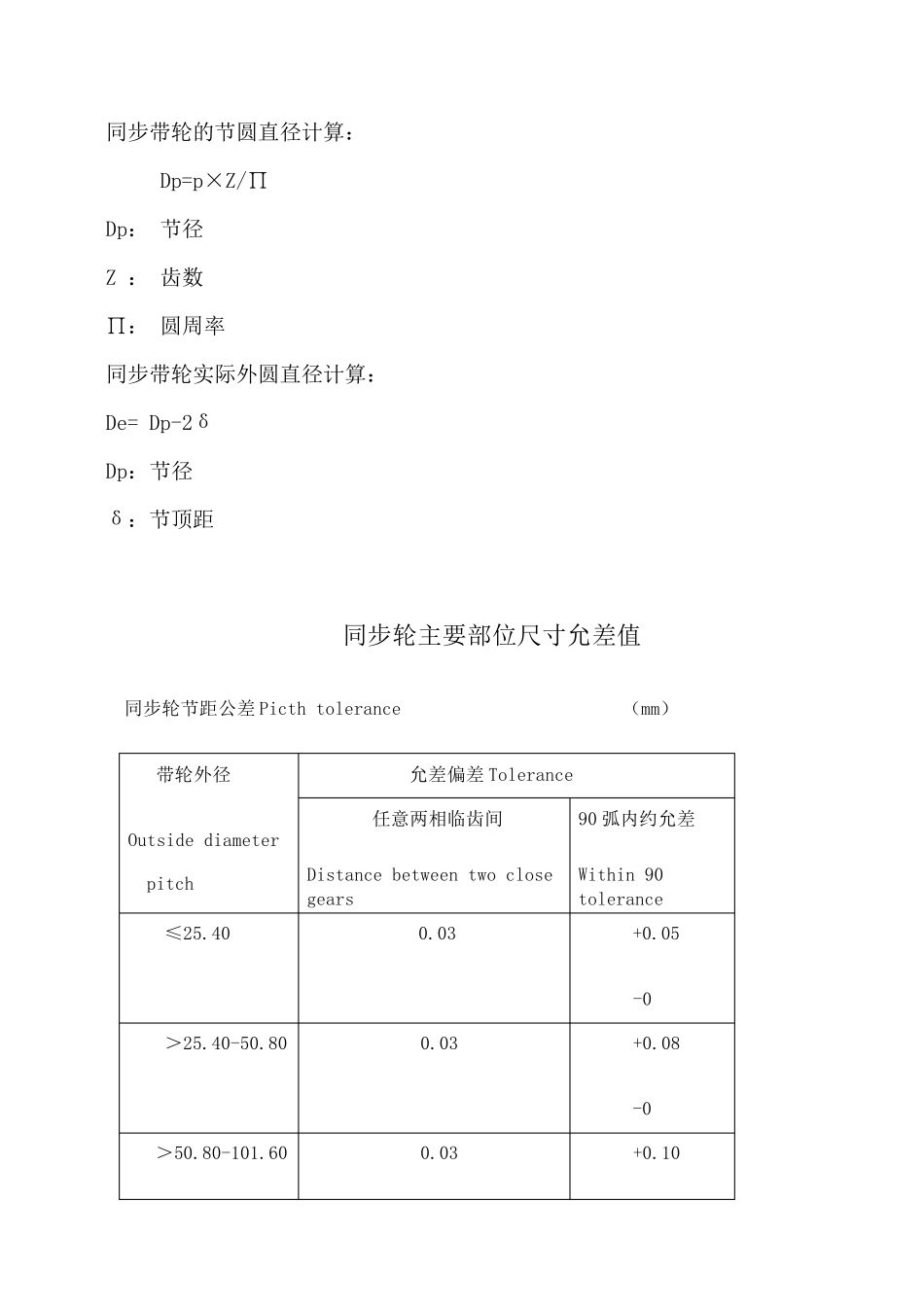

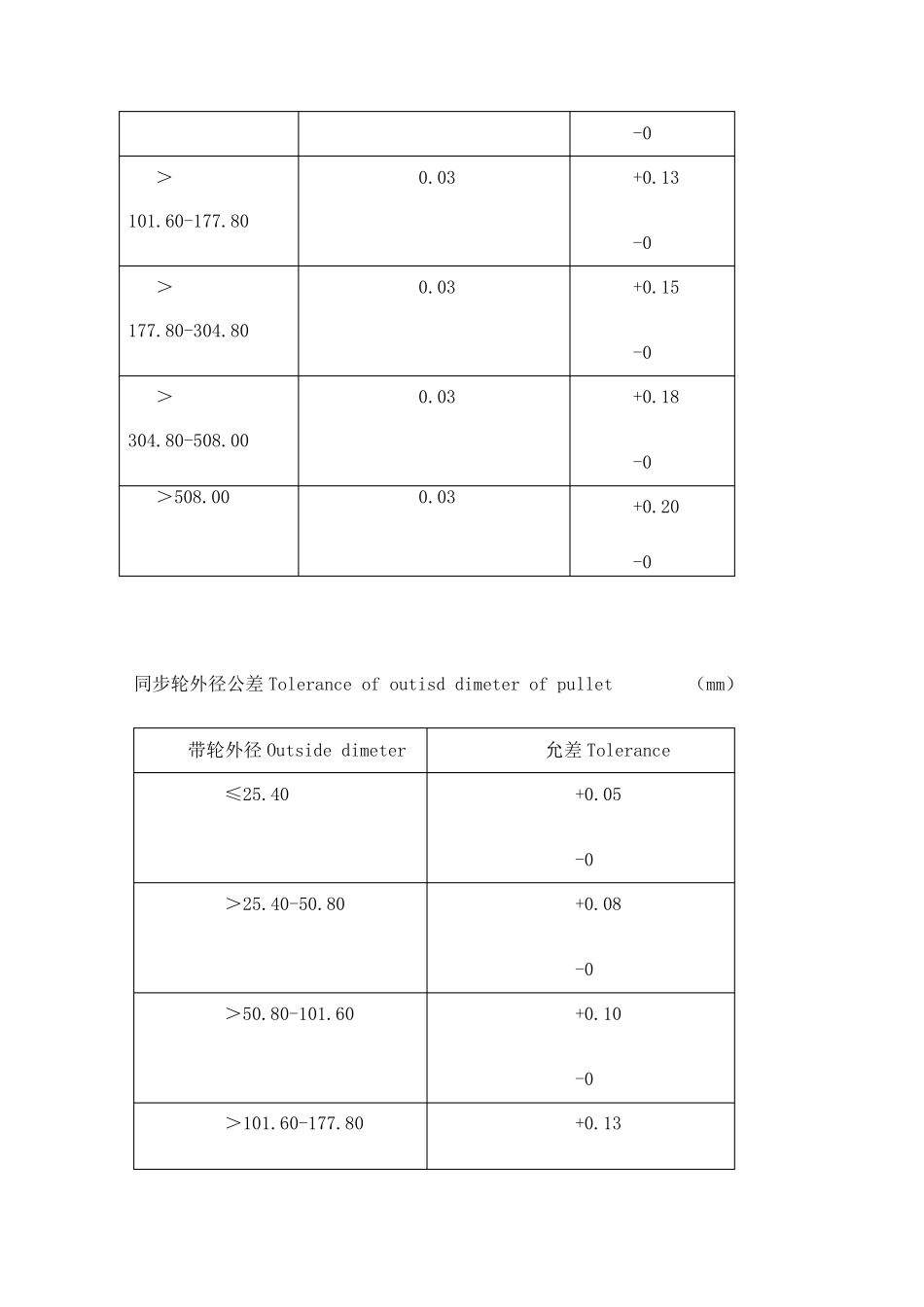

HTD 型半圆弧齿同步轮尺寸参数表 槽型 节距 pb 齿槽深 hg 齿槽圆弧半径 R 齿顶圆半角 r1 齿槽宽 s 两倍节顶距 2δ 齿形角 3M 3 1.28 0.91 0.26~0.35 1.90 0.762 ≈14° 5M 5 2.16 1.56 0.48~0.52 3.25 1.144 ≈14° 8M 8 3.54 2.57 0.78~0.84 5.35 1.372 ≈14° 14M 14 6.20 4.65 1.36~1.50 9.80 2.794 ≈14° 20M 20 8.60 6.84 1.95~2.25 14.80 4.320 ≈14° 同步带轮的节圆直径计算： Dp=p×Z/∏ Dp： 节径 Z ： 齿数 ∏： 圆周率 同步带轮实际外圆直径计算： De= Dp-2δ Dp：节径 δ：节顶距 同步轮主要部位尺寸允差值 同步轮节距公差 Picth tolerance （mm） 带轮外径 Outside diameter pitch 允差偏差 Tolerance 任意两相临齿间 Distance between two close gears 90 弧内约允差 Within 90 tolerance ≤25.40 0.03 +0.05 -0 ＞25.40-50.80 0.03 +0.08 -0 ＞50.80-101.60 0.03 +0.10 -0 ＞101.60-177.80 0.03 +0.13 -0 ＞177.80-304.80 0.03 +0.15 -0 ＞304.80-508.00 0.03 +0.18 -0 ＞508.00 0.03 +0.20 -0 同步轮外径公差Tolerance of outisd dimeter of pullet （mm） 带轮外径Outside dimeter 允差Tolerance ≤25.40 +0.05 -0 ＞25.40-50.80 +0.08 -0 ＞50.80-101.60 +0.10 -0 ＞101.60-177.80 +0.13 -0 ＞177.80-304.80 +0.15 -0 ＞304.80-508.00 +0.18 -0 ＞508.00 +0.2 -0 同步轮端面允许跳动量Allowable bounce of pulley end （mm） 带轮外径Outside diameter pitch 允许跳动量Bounce of tolerance ≤101.60 0.10 ＞101.60-254.00 带轮外径×0.001 ＞254.00 0.25+［(带轮外径-254.00)×0.005］ 同步轮径向允许跳动量Allowable bounce of pulley warp direction （mm） 带轮外径Outside diameter pitch 允跳值 Bounce of tolerance ≤203.20 0.13 ＞203.20 0.13+（带轮外径-203.20）×0.005 STD 半圆弧齿槽平底型同步轮尺寸参数表 型号 节距pb 齿高 侧圆半径 齿槽宽 齿底角 齿顶角 S2M 2 0.76 1.325 1.30 0.1 0.19 S3M 3 1.11 1.975 1.95 0.15 0.28 S4.5M 4.5 1.59 2.98 2.93 0.22 0.48 S5M 5 1.77 3.275 3.25 0.25 0.55 S8M 8 2.83 5.30 5.20 0.4 0.9 S14M 14 4.95 9.28 9.10 0.7 1.6 T 型同步轮尺寸参数表 型号 节距pb 形状 形状 y grad rb rt 2a SE br N br SE hg N hg 偏差 偏差 偏差 mix ± 15° max 偏差 T2.5 2.5 1.75 +0.05 0 1.83 +0.05 0 0.75 +0.05 0 1 25 0.2 0.3 +0.05 0 0.6 T5 5.0 2.96 +0.05 0 3.32 +0.05 0 1.25 +0.05 0 1.95 25 0.4 0.6 +0.05 0 1 T10 10.0 6.02 +0.1 0 6.57 +0.1 0 2.6 +0.1 0 3.4 25 0.6 0.8 +0.1 0 2 T20 20.0 11.65 +0.15 0 12.6 +0.15 0 5.2 +0.13 0 6 25 0.8 1.2 +0.1 0 3 梯形直边齿同步轮尺寸参数表 型号 节距pb 齿槽底宽bw 齿槽深齿槽角度齿根圆角齿顶角2δ hg Ψ±1.5° 半径 rb 半径 rt MXL 2.032 0.84±0.05 0.69 20 0.35 0.13 0.508 XL 5.080 1.32±0.05 1.65 25 0.41 0.64 0.508 L 9.525 3.05±0.10 2.67 20 1.19 1.17 0.762 H 12.70 4.19±0.13 3.05 20 1.60 1.6 1.372 XH 22.225 7.90±0.15 7.14 20 1.98 2.39 2.794 XXH 31.750 12.17±0.18 10.31 20 3.96 3.18 3.048
