同济大学启明星软件BSC_4.0模块使用说明书

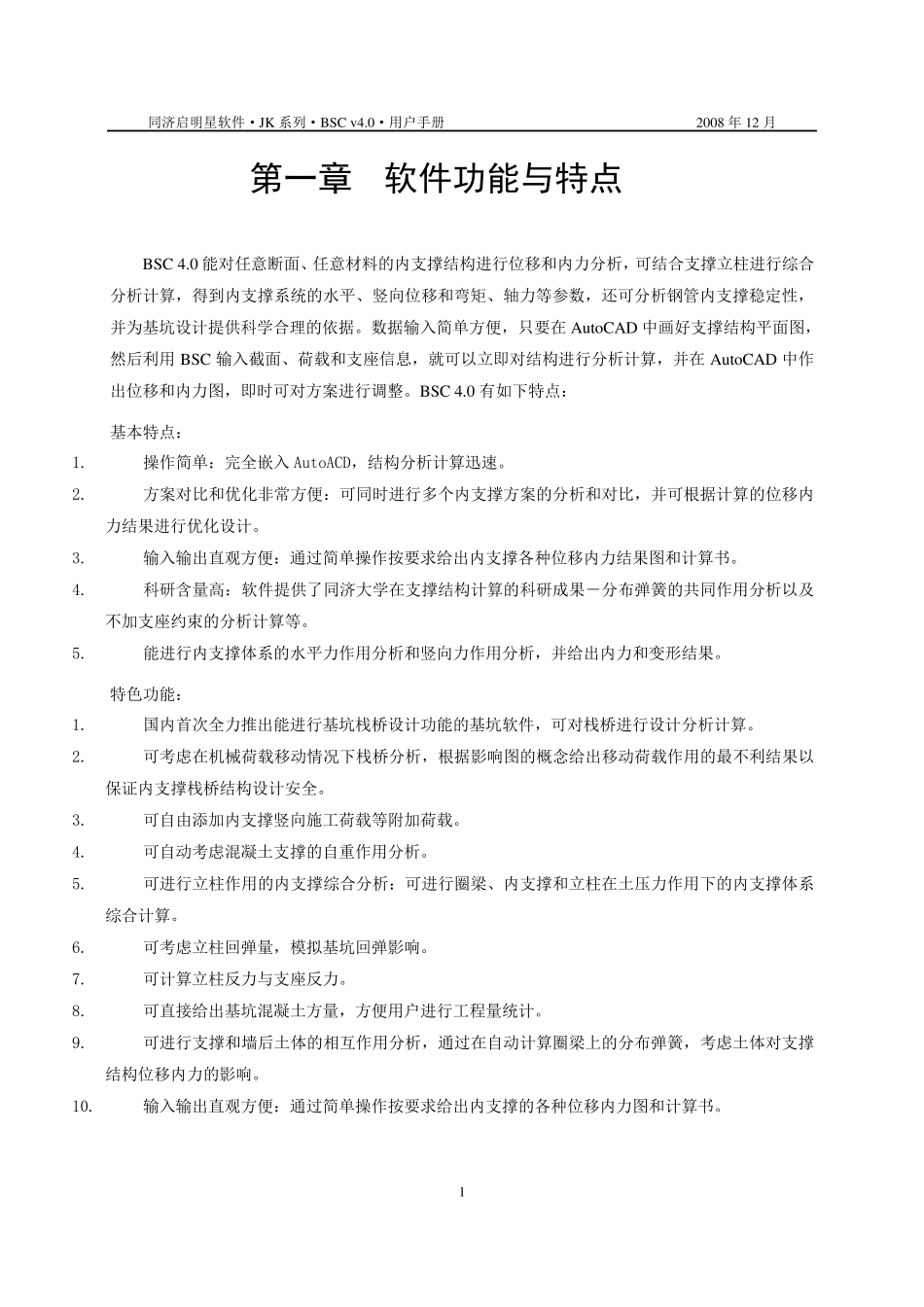

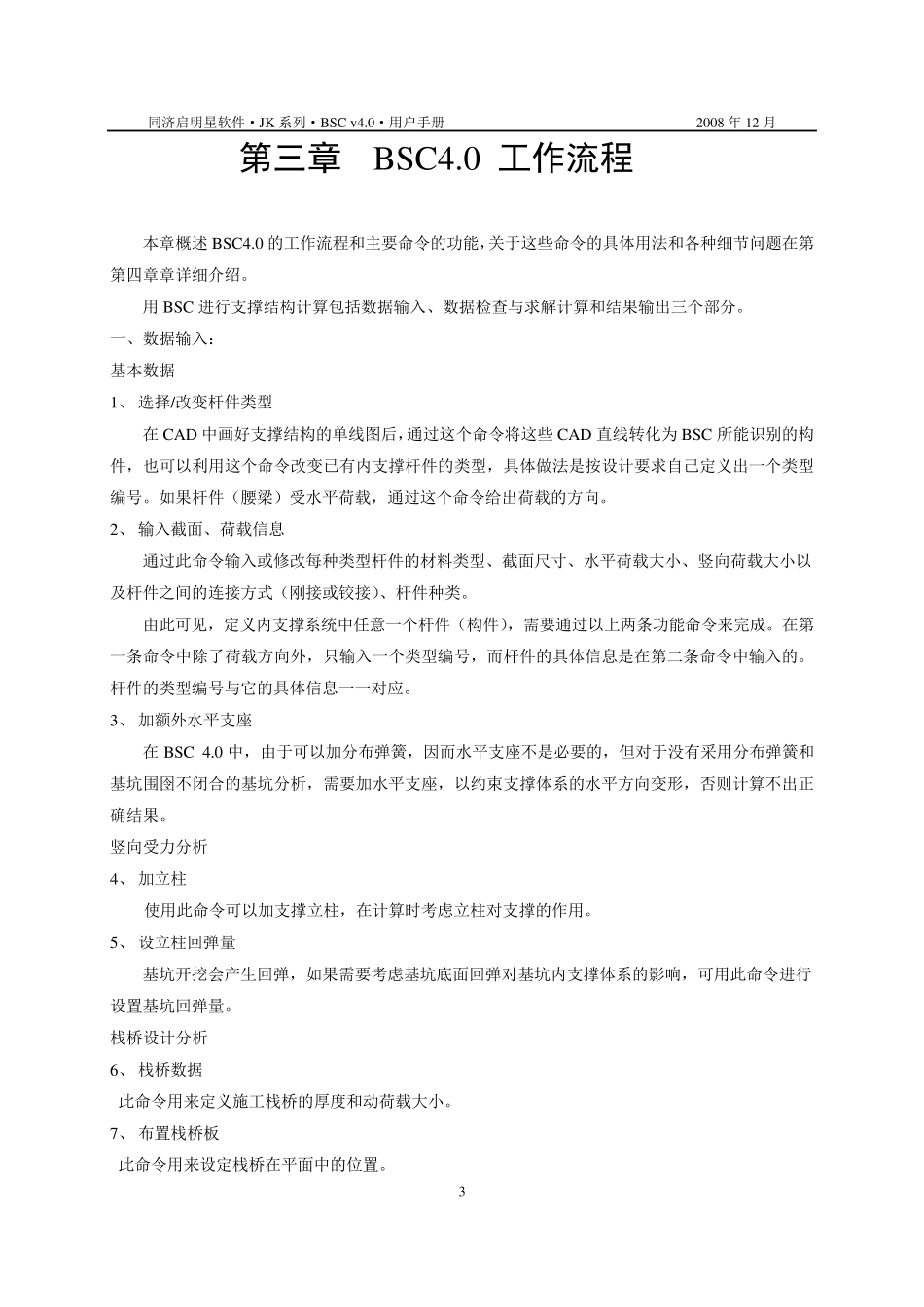

同济启明星软件·JK 系列·BSC v 4.0·用户手册 2008 年 12 月 1 第一章 软件功能与特点 BSC 4.0 能对任意断面、任意材料的内支撑结构进行位移和内力分析，可结合支撑立柱进行综合分析计算，得到内支撑系统的水平、竖向位移和弯矩、轴力等参数，还可分析钢管内支撑稳定性，并为基坑设计提供科学合理的依据。数据输入简单方便，只要在 Au toCAD 中画好支撑结构平面图，然后利用 BSC 输入截面、荷载和支座信息，就可以立即对结构进行分析计算，并在 Au toCAD 中作出位移和内力图，即时可对方案进行调整。BSC 4.0 有如下特点： 基本特点： 1. 操作简单：完全嵌入 AutoACD，结构分析计算迅速。 2. 方案对比和优化非常方便：可同时进行多个内支撑方案的分析和对比，并可根据计算的位移内力结果进行优化设计。 3. 输入输出直观方便：通过简单操作按要求给出内支撑各种位移内力结果图和计算书。 4. 科研含量高：软件提供了同济大学在支撑结构计算的科研成果－分布弹簧的共同作用分析以及不加支座约束的分析计算等。 5. 能进行内支撑体系的水平力作用分析和竖向力作用分析，并给出内力和变 形 结果。 特色 功 能： 1. 国 内首 次 全力推 出能进行基坑栈 桥 设计功 能的基坑软件，可对栈 桥 进行设计分析计算。 2. 可考 虑 在机 械 荷载移动 情 况 下栈 桥 分析，根据影 响 图的概 念 给出移动 荷载作用的最 不利结果以保 证 内支撑栈 桥 结构设计安 全。 3. 可自 由 添 加内支撑竖向施 工 荷载等附 加荷载。 4. 可自 动 考 虑 混 凝 土 支撑的自 重 作用分析。 5. 可进行立柱作用的内支撑综合分析：可进行圈 梁 、内支撑和立柱在土 压 力作用下的内支撑体系综合计算。 6. 可考 虑 立柱回 弹量，模 拟 基坑回 弹影 响 。 7. 可计算立柱反 力与 支座反 力。 8. 可直接 给出基坑混 凝 土 方量，方便用户进行工 程 量统计。 9. 可进行支撑和墙 后土 体的相 互 作用分析，通过在自 动 计算圈 梁 上 的分布弹簧，考 虑 土 体对支撑结构位移内力的影 响 。 10. 输入输出直观方便：通过简单操作按要求给出内支撑的各种位移内力图和计算书。 同济启明星软件·JK 系列·BSC v4.0·用户手册 2008 年 12 月 2 第二章 软件运行安装 （一）软件运行环境 操作系统：Window s 2000 或 XP、2003 其他要求：A...
