同轴电缆连接器接口知识_第1页
1/7
同轴电缆连接器接口知识_第2页
2/7

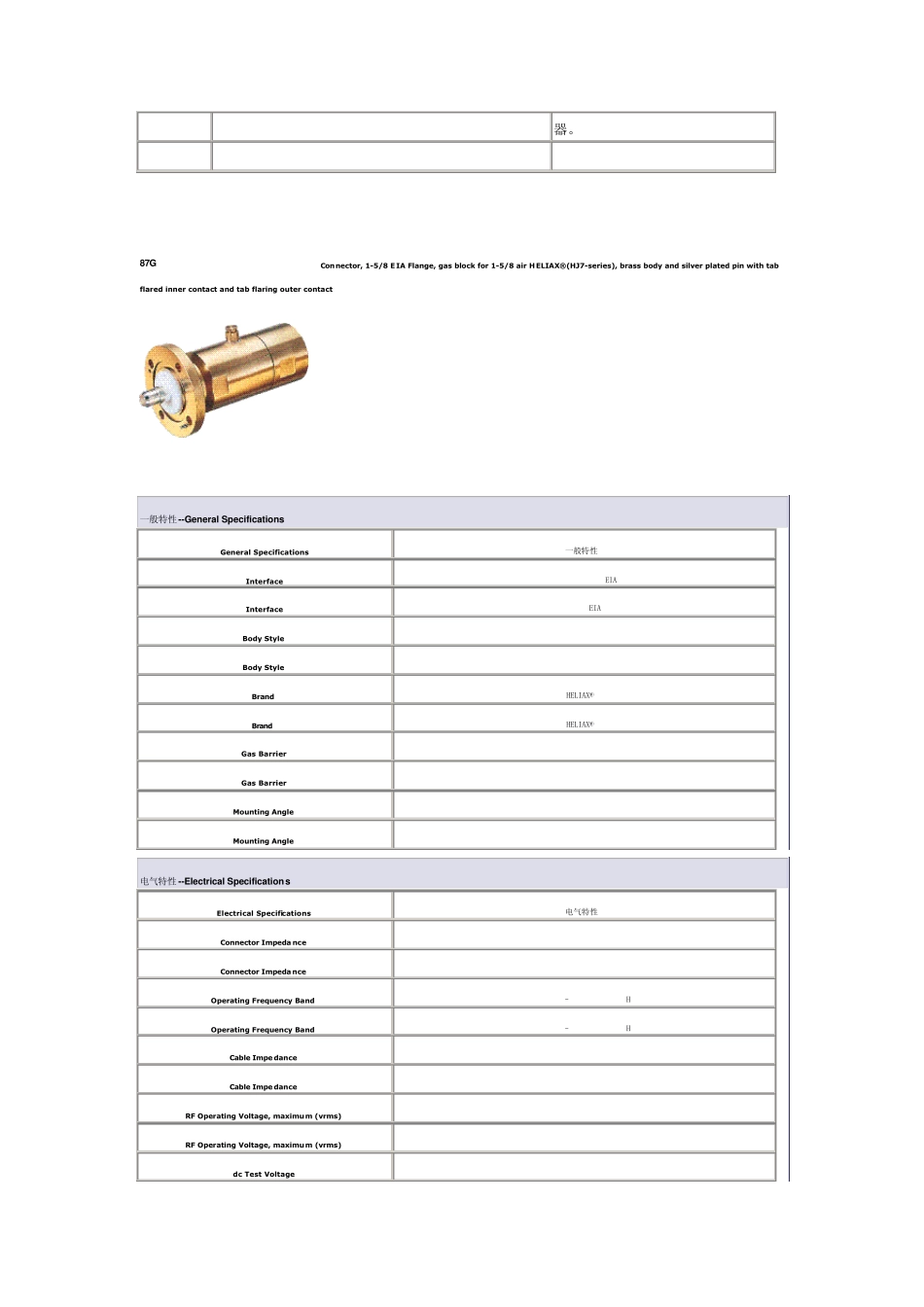

同轴电缆连接器接口知识_第3页
3/7
同轴电缆连接器接口知识 天馈线系统常用接口 型号 PartNumber 图例 Sample 产品描述 Description 7-16 DIN型连接器 适用的频率范围为0~11GHz,一般用于宏基站射频输出口。 N型连接器 N型外导体内径为7mm(0.276英寸)、特性阻抗 50Ω (75Ω )的螺纹式射频同轴连接器。适用的频率范围为0~11GHz,用于中小功率的具有螺纹连接机构的同轴电缆连接器。这是室内分布中应用最为广泛的一种连接器,具备良好的力学性能,可以配合大部分的馈线使用。 BNC连接器 BNC型外导体内径为6.5mm(0.256英寸)、特性阻抗 50Ω 的卡口锁定式射频同轴连接器,BNC 系列连接器适合需要频繁插拔的场合。BNC系列是一种卡口连接射频同轴连接器。它具有连接迅速,接触可靠等特点,广泛应用于无线电设备和电子仪器领域连接射频同轴电缆。 TNC连接器 TNC型外导体内径为6.5mm(0.256英寸)、特性阻抗 50Ω 的螺纹式射频同轴连接器。TNC连接器是 BNC连接器的变形,采用螺纹连接机构,用于无线电设备和测试仪表中连接同轴电缆。其适用的频率范围为0~11GHz。 SMA连接器 SMA型外导体内径为4.13mm(0.163英寸)、特性阻抗 50Ω 的螺纹式射频同轴连接器。适用的频率范围为0~18GHz,是超小型的、适合半硬或者柔软射频同轴电缆的连接,具有尺寸小、性能优越、可靠性高、使用寿命长等特点。但是超小型的接头在工程中容易被损坏,适合要求高性能的微波应用场合,如微波设备的内部连接。 UHF连接器 UHF 7/8 EIA Flange 1-5/8 in EIA Flange 3-1/8 EIA Flange 4-1/2 IEC Flange 6-1/8 EIA Flange 反向连接器 通常是一对连接器:公连接器采用内螺纹联接,母连接器采用外螺纹联接,但有些连接器与之相反,即公连接器采用外螺纹联接,母连接器采用内螺纹联接,这些都统称为反型连接器。例如某些WLAN的 AP设备的外接天线接口就采用了反型SMA连接器。 87G Connector, 1-5/8 EIA Flange, gas block for 1-5/8 air H ELIAX® (HJ7-series), brass body and silver plated pin with tab flared inner contact and tab flaring outer contact 一般特性--General Specifications General Specifications 一般特性 Interface 1-5/8 in EIA Male Flange Interface 7/8 in EIA Female Flange Body Style Straight Body Style Straight Brand HELIAX® Brand HELIAX® Gas Barrier Yes Gas Barrier...
