后张法部分预应力混凝土简支T梁桥设计示例

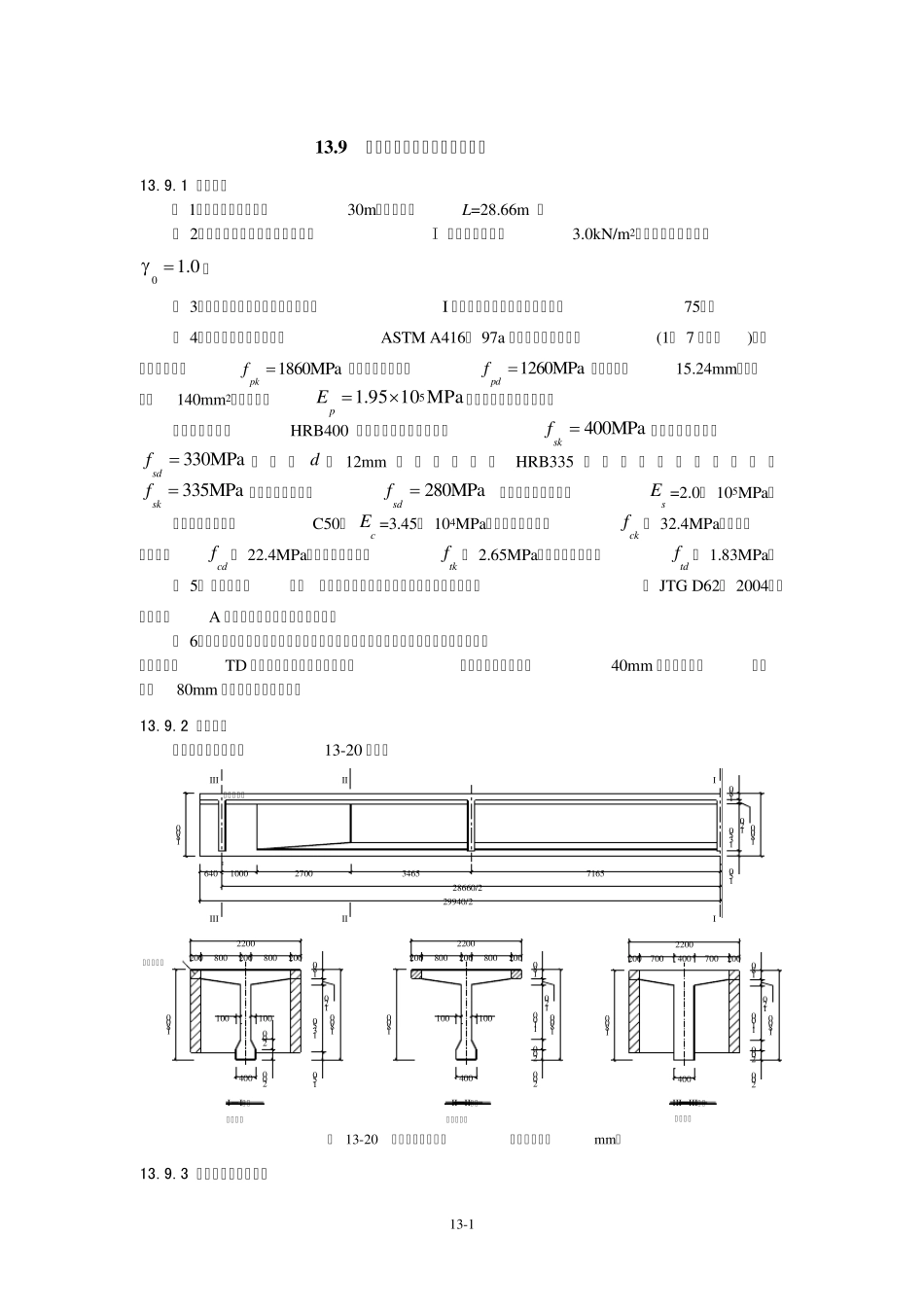

13-1 1 3 .9 预应力混凝土简支梁计算示例 13.9.1 设计资料 （ 1）简支梁跨径：跨径30m ；计算跨径L=28.66m ； （ 2）设计荷载：汽车荷载按公路—I 级；人群荷载为3.0kN/m 2；结构重要性系数取0.10 ； （ 3）环境：桥址位于野外一般地区，I 类环境条件，年平均相对湿度为75％； （ 4）材料：预应力钢筋采用ASTM A416－ 97a 标准的低松弛钢绞线(1× 7 标准型)，抗拉强度标准值1860MPapkf，抗拉强度设计值1260MPapdf，公称直径15.24m m ，公称面积140m m 2，弹性模量MPa1095.15pE；锚具采用夹片式群锚。 非预应力钢筋：HRB400 级钢筋，抗拉强度标准值400MPaskf，抗拉强度设计值330MPasdf。 直 径 d ＜ 12m m者 ， 一 律 采 用HRB335 级 钢 筋 ， 抗 拉 强 度 标 准 值335MPaskf，抗拉强度设计值280MPasdf 。钢筋弹性模量均为sE =2.0× 105MPa。 混凝土：主梁采用C50，cE =3.45× 104MPa，抗压强度标准值ckf＝ 32.4MPa，抗压强度设计值cdf＝ 22.4MPa；抗拉强度标准值tkf＝ 2.65MPa，抗拉强度设计值tdf＝ 1.83MPa。 （ 5） 设计要求：根据《公路钢筋混凝土及预应混凝土桥涵设计规范（ JTG D62— 2004）》要求，按A 类预应力混凝土构件设计此梁。 （ 6）施工方法：采用后张法施工，预制主梁时，预留孔道采用预埋金属波纹管成型，钢绞线采用TD 双作用千斤顶两端同时张拉；主梁安装就位后现浇40m m 宽的湿接缝。最后施工80m m 厚的沥青桥面铺装层。 13.9.2 主梁尺寸 主梁各部分尺寸如图13-20 所示。 现浇湿接缝跨中截面------II II截面III III截面---71653465640100018001501350 1201802700180028660/229940/2支座中心线IIIIIIIIIIII220020080020080020010010020020040020080020080020022004001001001800110012018018002002002200200700400700200400180018002002001801201100180015018012013501800I I截面变化点截面支点截面 图 13-20 主梁各部分尺寸图 （尺寸单位：m m ） 13.9.3 主梁全截面几何特性 13-2 1）受压翼缘有效宽度fb 的计算 按《公路桥规》规定，T 形截面梁受压翼缘有效宽度fb ，取下列三者中的最小值： （ 1）简支梁计算跨径的1/3，即328660 39553lmm； （ 2）相邻两梁的平均间距，对于中梁为2200mm； （ 3） (212)hfbbh，式中b 为梁腹板宽度，hb 为承托长度，这里hb ＝ 0，fh 为受...
