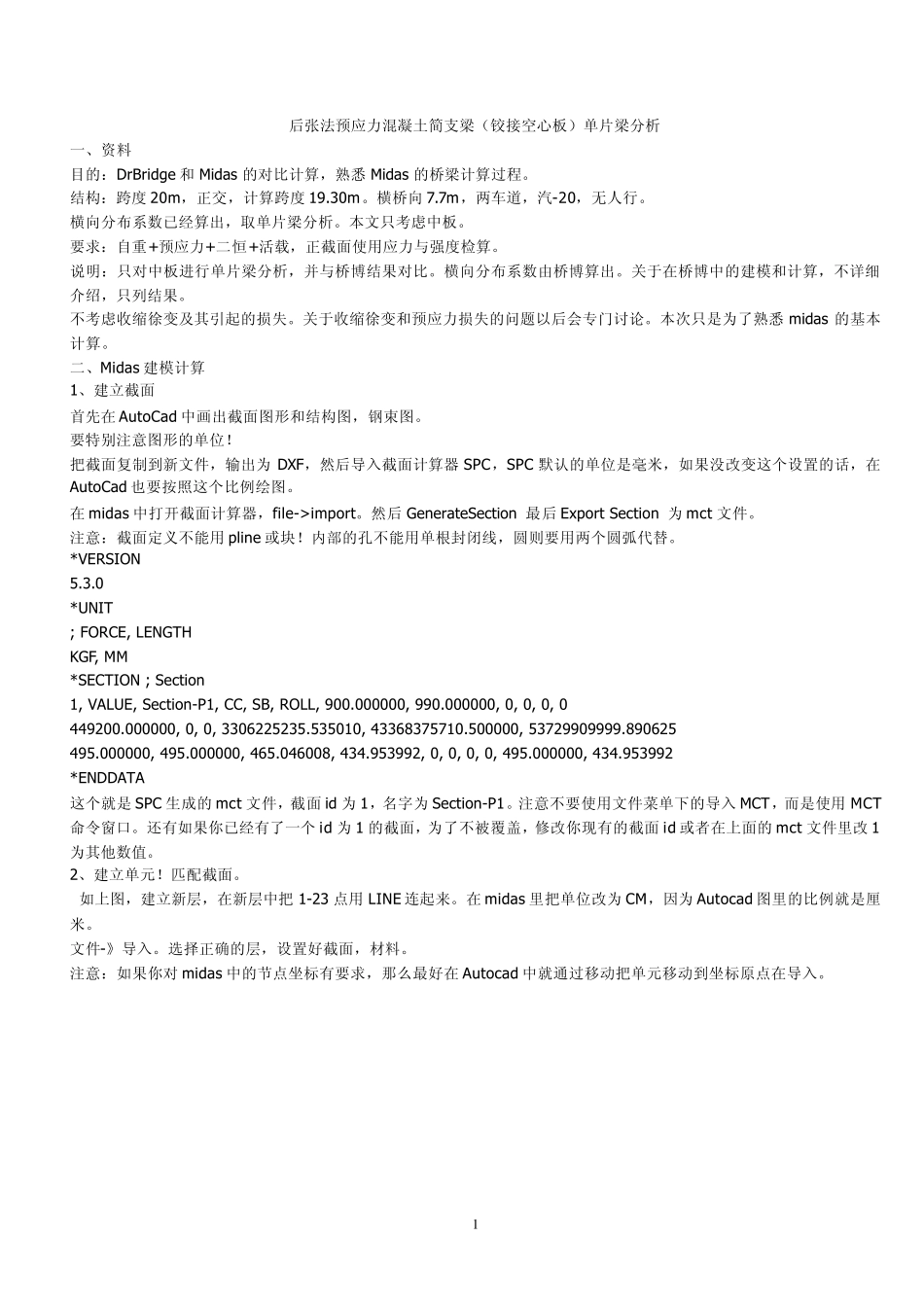

1 后张法预应力混凝土简支梁（铰接空心板）单片梁分析 一、资料 目的：DrBridge 和 Midas 的对比计算，熟悉 Midas 的桥梁计算过程。 结构：跨度 20m，正交，计算跨度 19.30m。横桥向 7.7m，两车道，汽-20，无人行。 横向分布系数已经算出，取单片梁分析。本文只考虑中板。 要求：自重+预应力+二恒+活载，正截面使用应力与强度检算。 说明：只对中板进行单片梁分析，并与桥博结果对比。横向分布系数由桥博算出。关于在桥博中的建模和计算，不详细介绍，只列结果。 不考虑收缩徐变及其引起的损失。关于收缩徐变和预应力损失的问题以后会专门讨论。本次只是为了熟悉 midas 的基本计算。 二、Midas 建模计算 1、建立截面 首先在 AutoCad 中画出截面图形和结构图，钢束图。 要特别注意图形的单位！ 把截面复制到新文件，输出为 DXF，然后导入截面计算器 SPC，SPC 默认的单位是毫米，如果没改变这个设置的话，在AutoCad 也要按照这个比例绘图。 在 midas 中打开截面计算器，file->import。然后GenerateSection 最后Export Section 为 mct 文件。 注意：截面定义不能用 pline 或块！内部的孔不能用单根封闭线，圆则要用两个圆弧代替。 *VERSION 5.3.0 *UNIT ; FORCE, LENGTH KGF, MM *SECTION ; Section 1, VALUE, Section-P1, CC, SB, ROLL, 900.000000, 990.000000, 0, 0, 0, 0 449200.000000, 0, 0, 3306225235.535010, 43368375710.500000, 53729909999.890625 495.000000, 495.000000, 465.046008, 434.953992, 0, 0, 0, 0, 495.000000, 434.953992 *ENDDATA 这个就是 SPC 生成的 mct 文件，截面 id 为 1，名字为 Section-P1。注意不要使用文件菜单下的导入 MCT，而是使用 MCT命令窗口。还有如果你已经有了一个 id 为 1 的截面，为了不被覆盖，修改你现有的截面 id 或者在上面的 mct 文件里改 1为其他数值。 2、建立单元！匹配截面。 如上图，建立新层，在新层中把 1-23 点用 LINE 连起来。在 midas 里把单位改为 CM，因为 Autocad 图里的比例就是厘米。 文件-》导入。选择正确的层，设置好截面，材料。 注意：如果你对 midas 中的节点坐标有要求，那么最好在 Autocad 中就通过移动把单元移动到坐标原点在导入。 2 3、钢束 单元和钢束应该放在不同层中，以方便导入。 如上图，钢束已经画好，单位同样是厘米。注意的是钢...
