电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

吐丝机与夹送辊

吐丝机与夹送辊_第1页
1/7
吐丝机与夹送辊_第2页
2/7

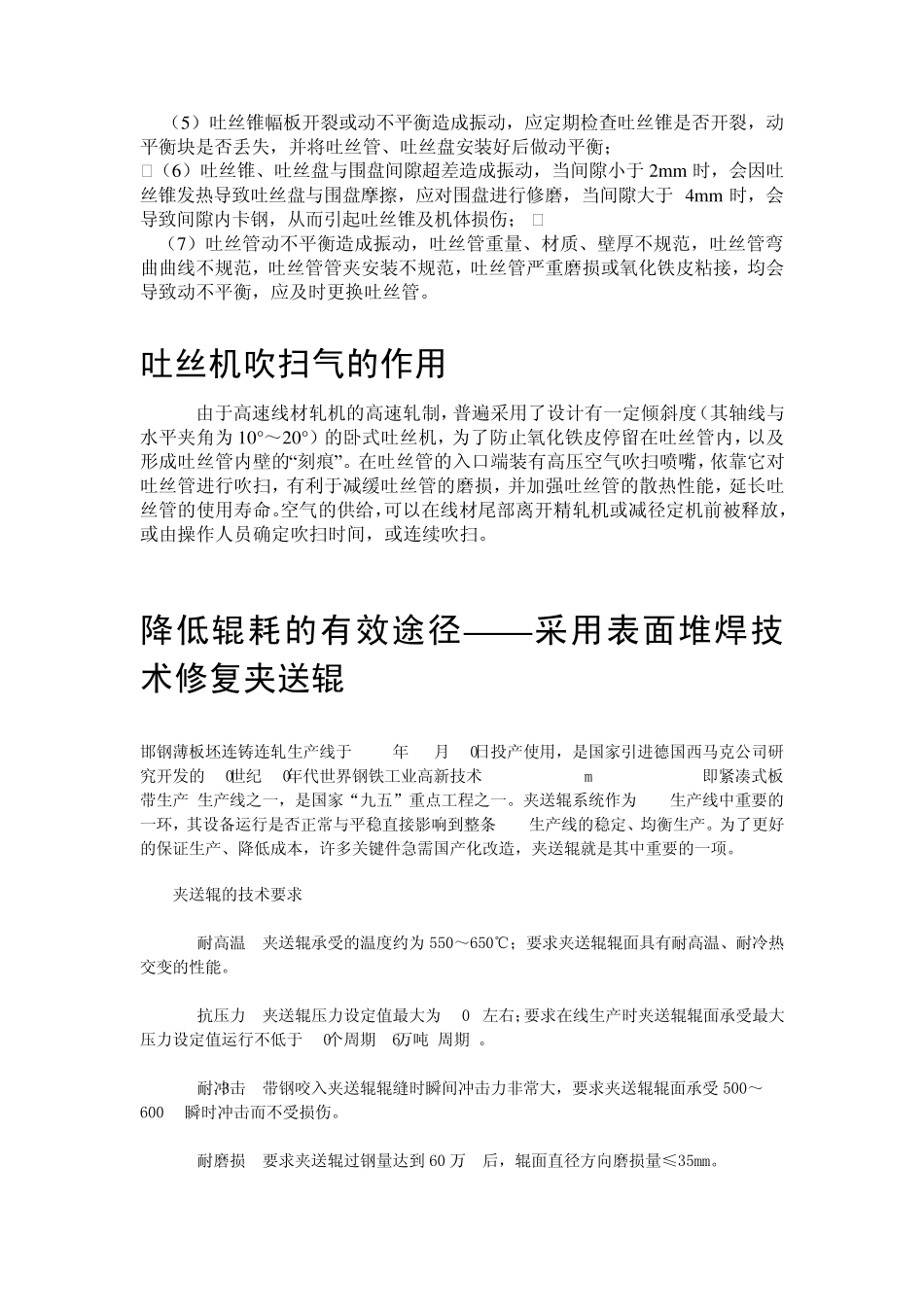

吐丝机与夹送辊_第3页
3/7
夹送辊电流限幅值调节的作用 通过夹送辊电流限幅值的调节,可以改变夹送辊在夹持过程中的工作状态及夹送辊夹持能力。应控制其产生的夹持力小于压下力与摩擦系数的乘积,以使夹送辊圆周速度与线材速度之间的准确匹配,从而保证良好的吐丝质量。 夹送辊的速度设定及其技术要求 夹送辊的速度一般超过精轧机出口速度的 3%~5%,在轧速很高的情况下可以再增大些,但一般不应超过 10%。夹送辊的速度设定是由人工向计算机输入夹送辊辊径,再由计算机根据轧制速度和夹送辊超速系数算出夹送辊的速度计算值,该值即为夹送辊速度基准值。  对夹送辊的技术要求如下: 夹送辊辊缝设定范围为 0.2~2mm,视不同规格和钢种进行调整;夹送辊气缸工作压力为 0.2~0.35MPa,视不同规格和钢种进行调整;夹送辊导卫的安装对中较为严格。进口导卫要对准夹槽,推到位后再夹紧固定。出口导卫与夹送辊辊面保持微间隙并夹紧固定 夹送辊吐丝机堆钢事故的主要原因有: (1)夹送辊前光电管检测信号失灵,使夹送辊不能按时张开/闭合而造成堆钢; (2)夹送辊孔槽与所轧规格不符,或上下辊错位造成堵钢堆钢; (3)导卫安装不正确,导卫、辊环磨损严重或导卫内有异物导致堆钢; (4)吐丝管内有异物、吐丝管变形、吐丝管穿孔或磨损严重引起堆钢; 5)夹送辊辊缝或气缸工作压力设定不合理造成堆钢或拉断; (6)精轧机、夹送辊、吐丝机三者速度配合不合理引起堆钢; (7)精轧机和夹送辊之间张力过大造成拉断; (8)线材内部质量缺陷(冶炼缺陷)或轧制缺陷(严重折叠)造成堆钢 在轧制大规格高线产品时夹送辊升速的作用 在低速大规格线材产品轧制时,由于尺寸大、速度低,在轧件尾部离开减定径机后,会由于水冷段的抗力等因素,导致线圈尾部吐丝圈小或扭花,无法吐丝成圈,滞留在吐丝管内造成事故。故当轧制速度低于22m/s左右时,需要在轧件尾部离开减定径机时,采用夹送辊和吐丝机升速的控制方式,在其电流限幅值下,以最大允许的加速度,保证轧件的尾部在 22m/s这一速度左右完成吐丝。 吐丝机出口线材成圈差的原因主要有以下几点: (1)轧机间张力太大,精轧机、减定径机的转速波动过大; (2)水冷段对中调整偏差,喷嘴导管磨损、腐蚀造成轧件运行不稳定; (3)由于夹送辊辊环磨损或气缸连杆机构失效导致的夹送辊夹持力不适当; (4)吐丝管弯曲曲线的偏差,吐丝管严重磨损,吐丝管氧化铁皮粘接,吐丝管动不平衡引起成圈差...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

吐丝机与夹送辊

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
