含二极管问题

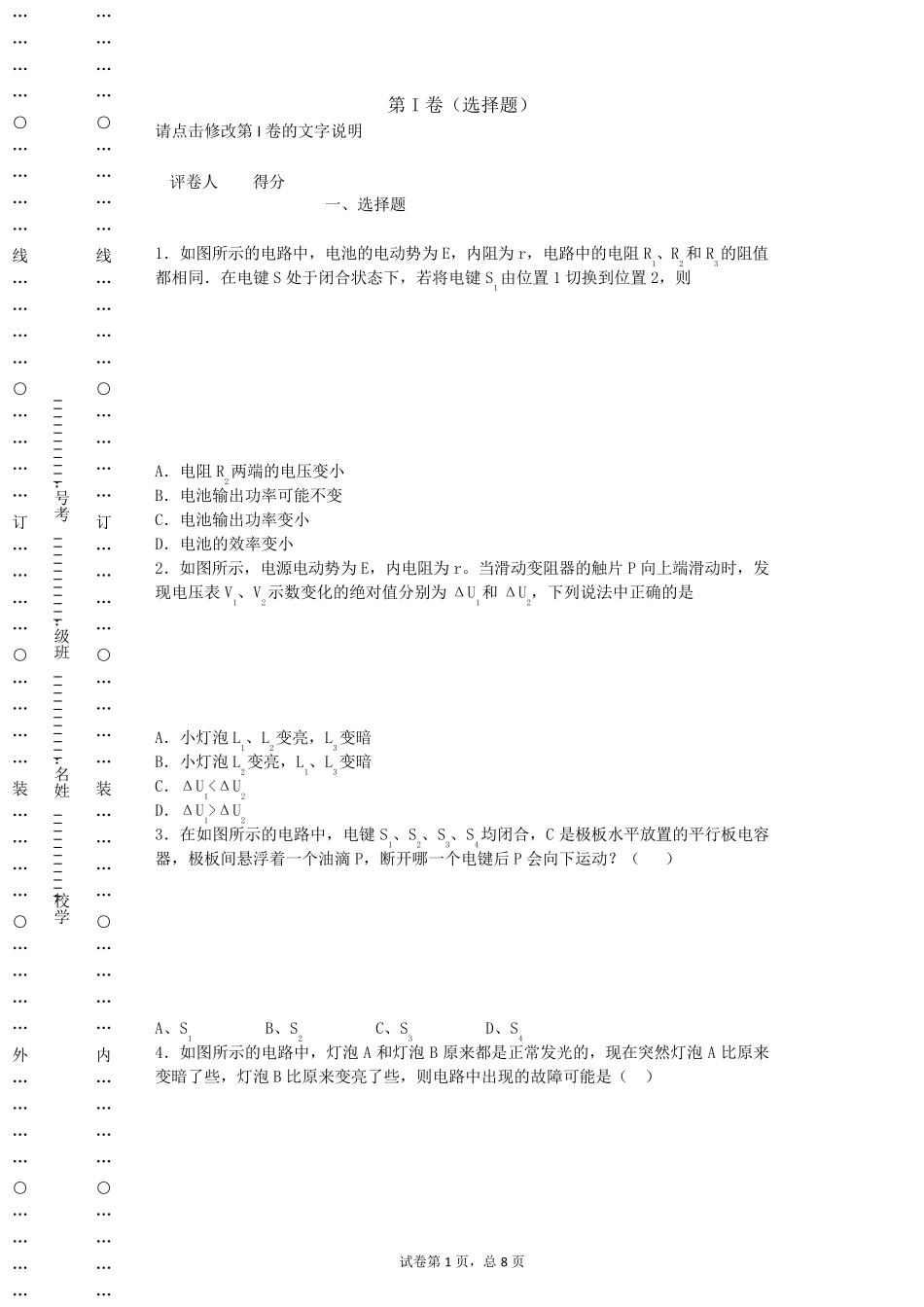

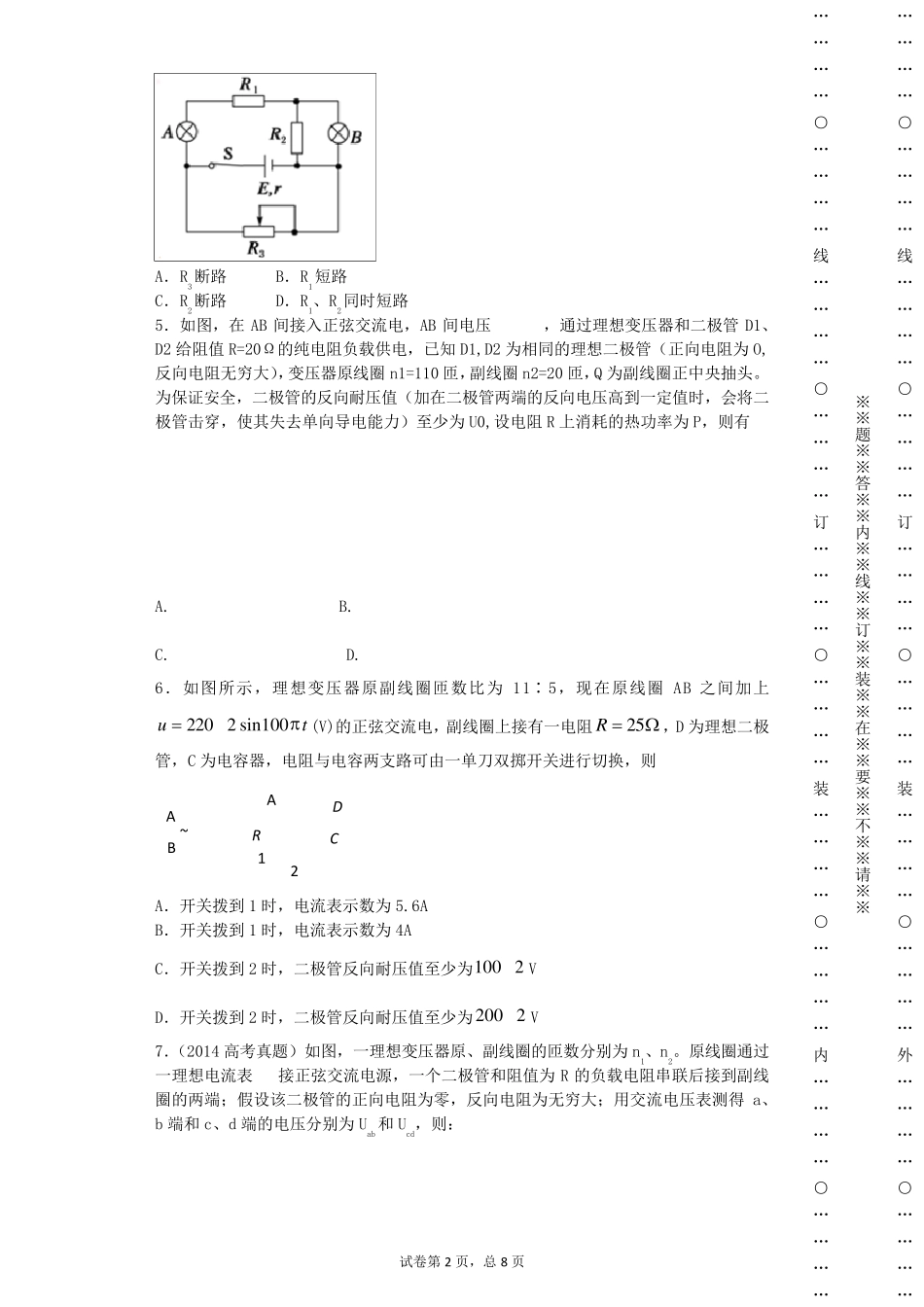

试卷第1 页，总8 页 …………○…………外…………○…………装…………○…………订…………○…………线…………○………… 学校:___________姓名：___________班级：___________考号：___________ …………○…………内…………○…………装…………○…………订…………○…………线…………○………… 第I 卷（选择题） 请点击修改第I 卷的文字说明 评卷人 得分 一、选择题 1．如图所示的电路中，电池的电动势为E，内阻为r，电路中的电阻R1、R2和R3的阻值都相同．在电键S 处于闭合状态下，若将电键S1由位置1 切换到位置2，则 A．电阻R2两端的电压变小 B．电池输出功率可能不变 C．电池输出功率变小 D．电池的效率变小 2．如图所示，电源电动势为E，内电阻为r。当滑动变阻器的触片P 向上端滑动时，发现电压表V1、V2示数变化的绝对值分别为ΔU1和ΔU2，下列说法中正确的是 A．小灯泡 L1、L2变亮，L3变暗 B．小灯泡 L2变亮，L1、L3变暗 C．ΔU1<ΔU2 D．ΔU1>ΔU2 3．在如图所示的电路中，电键S1、S2、S3、S4均闭合，C 是极板水平放置的平行板电容器，极板间悬浮着一个油滴 P，断开哪一个电键后 P 会向下运动？（ ） A、S1 B、S2 C、S3 D、S4 4．如图所示的电路中，灯泡 A 和灯泡 B 原来都是正常发光的，现在突然灯泡 A 比原来变暗了些，灯泡 B 比原来变亮了些，则电路中出现的故障可能是（ ） 试卷第2 页，总8 页 …………○…………外…………○…………装…………○…………订…………○…………线…………○………… ※※请※※不※※要※※在※※装※※订※※线※※内※※答※※题※※ …………○…………内…………○…………装…………○…………订…………○…………线…………○………… A．R3断路 B．R1短路 C．R2断路 D．R1、R2同时短路 5．如图，在AB 间接入正弦交流电，AB 间电压 ，通过理想变压器和二极管D1、D2 给阻值R=20Ω的纯电阻负载供电，已知 D1,D2 为相同的理想二极管（正向电阻为 O,反向电阻无穷大），变压器原线圈 n1=110 匝，副线圈 n2=20 匝，Q 为副线圈正中央抽头。为保证安全，二极管的反向耐压值（加在二极管两端的反向电压高到一定值时，会将二极管击穿，使其失去单向导电能力）至少为 U0,设电阻R 上消耗的热功率为 P，则有 A. B. C. D. 6．如图所示，理想变压器原副线圈匝数比为 11∶5，现在原线圈 AB 之间加上220 2 sin100...
