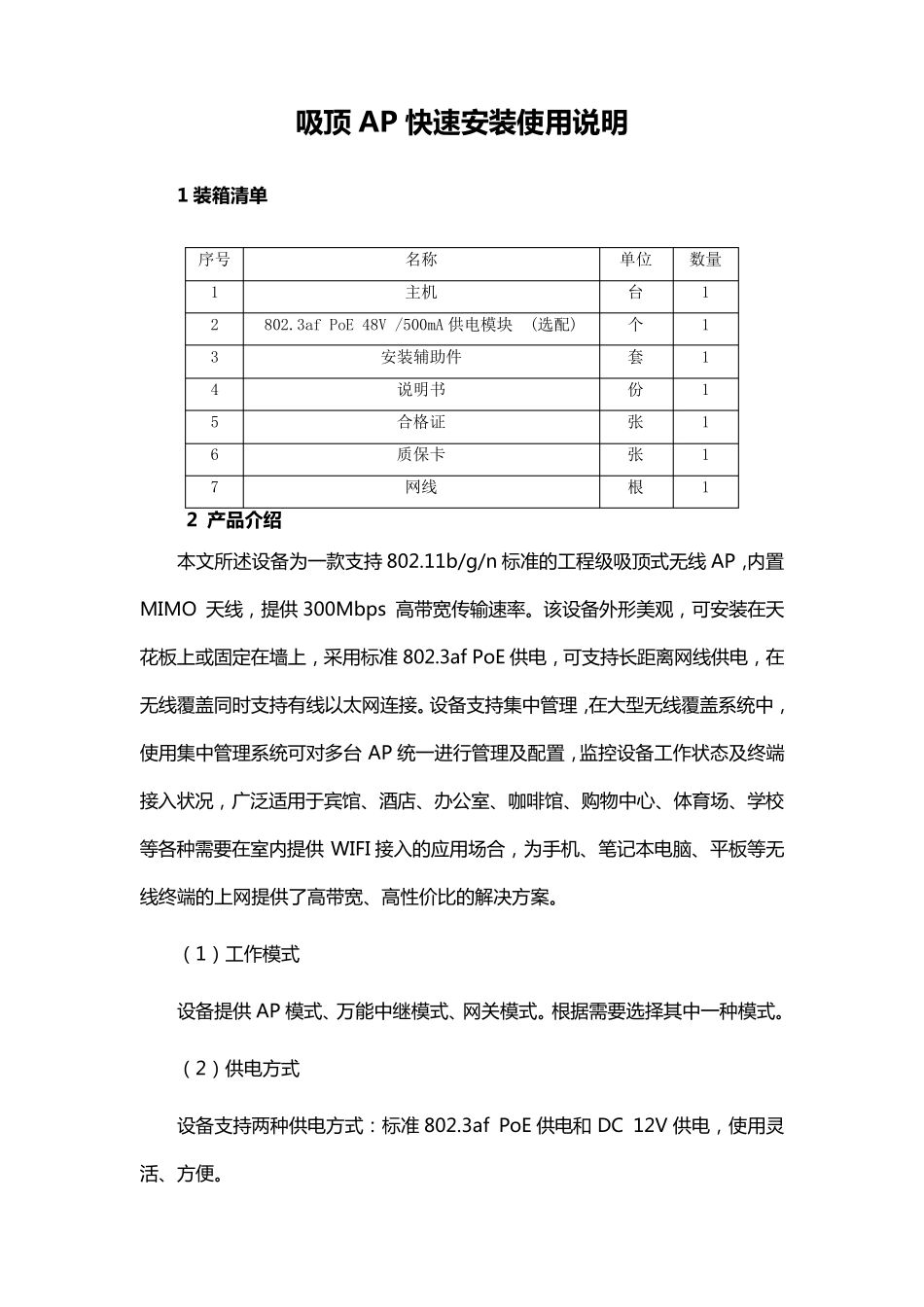

吸 顶 AP 快 速 安 装 使 用 说 明 1 装 箱 清 单 序号 名称 单位 数量 1 主机 台 1 2 802.3af PoE 48V /500mA 供电模块 (选配) 个 1 3 安装辅助件 套 1 4 说明书 份 1 5 合格证 张 1 6 质保卡 张 1 7 网线 根 1 2 产品介绍 本 文 所 述 设 备 为 一 款 支 持 802.11b/g/n 标 准 的 工 程 级 吸 顶 式 无 线 AP，内 置MIMO 天 线 ， 提 供 300Mbps 高 带 宽 传 输 速 率 。 该 设 备 外 形 美 观 ， 可 安 装 在 天花 板 上 或 固 定 在 墙 上 ， 采 用 标 准 802.3af PoE 供 电 ， 可 支 持 长 距 离 网 线 供 电 ， 在无 线 覆 盖 同 时 支 持 有 线 以 太 网 连 接 。 设 备 支 持 集 中 管 理 ，在 大 型 无 线 覆 盖 系 统 中 ，使 用 集 中 管 理 系 统 可 对 多 台AP 统 一 进 行 管 理 及 配 置 ， 监 控 设 备 工 作 状 态 及 终 端接 入 状 况 ， 广 泛 适 用 于 宾 馆 、酒店、办公室、咖啡馆 、购物中 心、体育场、学校等各种需要在 室内 提 供WIFI 接 入 的 应用 场合， 为 手机、笔记本 电 脑、平板 等无线 终 端 的 上 网 提 供 了高 带 宽 、高 性价比的 解决方案。 （1）工 作 模式 设 备 提 供 AP 模式 、万能中 继模式 、网 关模式 。 根据需要选择其中 一 种模式 。 （2）供 电 方式 设 备 支 持 两种供 电 方式 ：标 准 802.3af PoE 供 电 和 DC 12V 供 电 ， 使 用 灵活、方便。 第 2 页 共 1 3 页 （ 3） 接 口 说 明 1 个 WAN 口 (RJ45 座 )该 端 口 支 持 PoE 供 电 方 式 1 个 LAN 口 (RJ45 座 ) 1 个 DC Injector 直 流 电 源 插 座 1 个 Reset 复 位 按 钮 （ 4） 指 示 灯 说 明 指示灯 图标 状态 所在位置 Power 常亮表示已经连接电源，处于工作状态 正面 无线信号指示灯 闪烁表示无线工作正常 正面 系统状态指示灯 常亮表示系统工作正常 正面 WAN 口指示灯 LED 上 闪烁表示WAN 口连接正常 背面 LAN 口指示灯 LED 下 闪烁表示LAN 口连接正常 背面 3 硬 件连接 设 备 支 持 PoE 供 电 ，...
