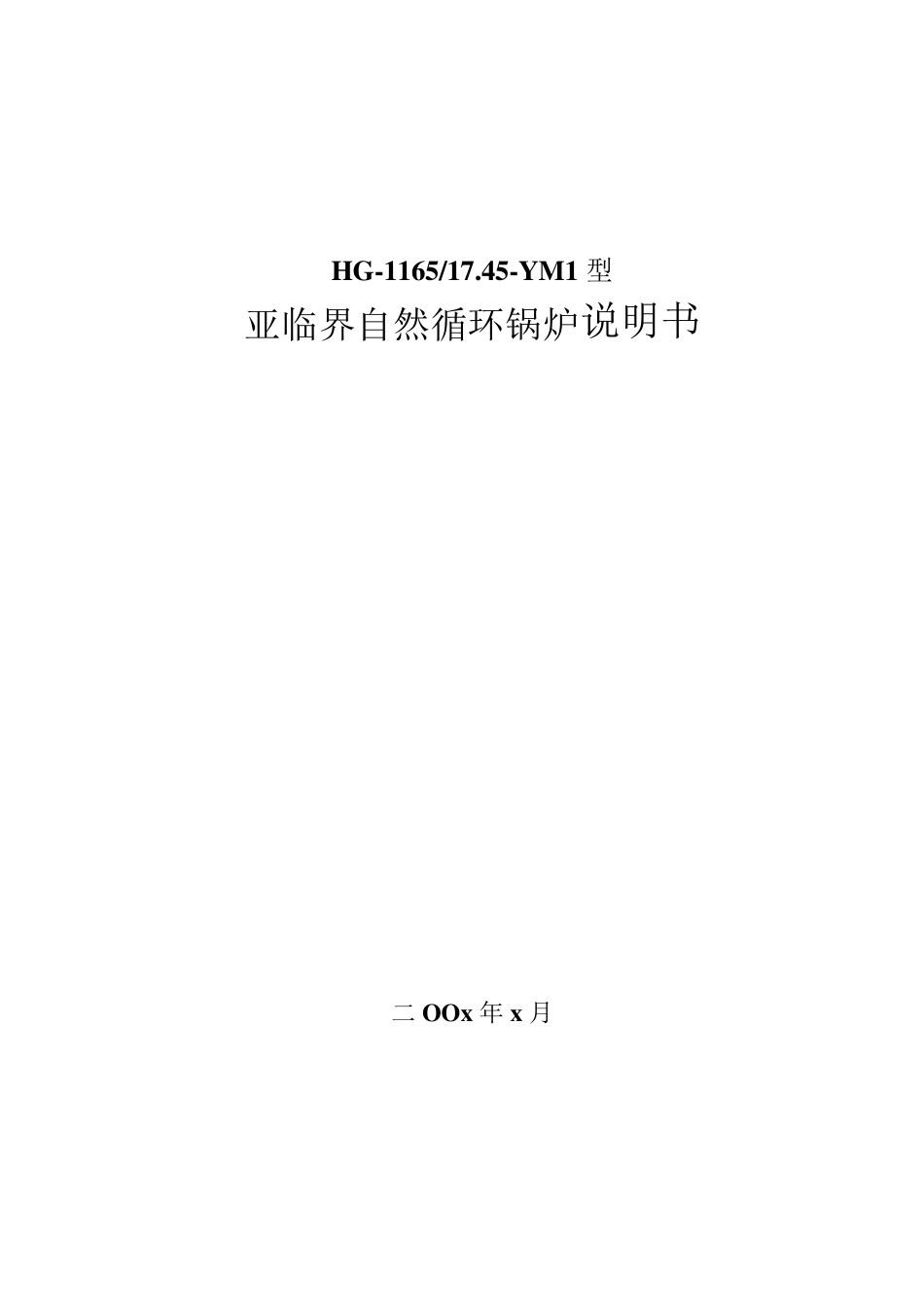

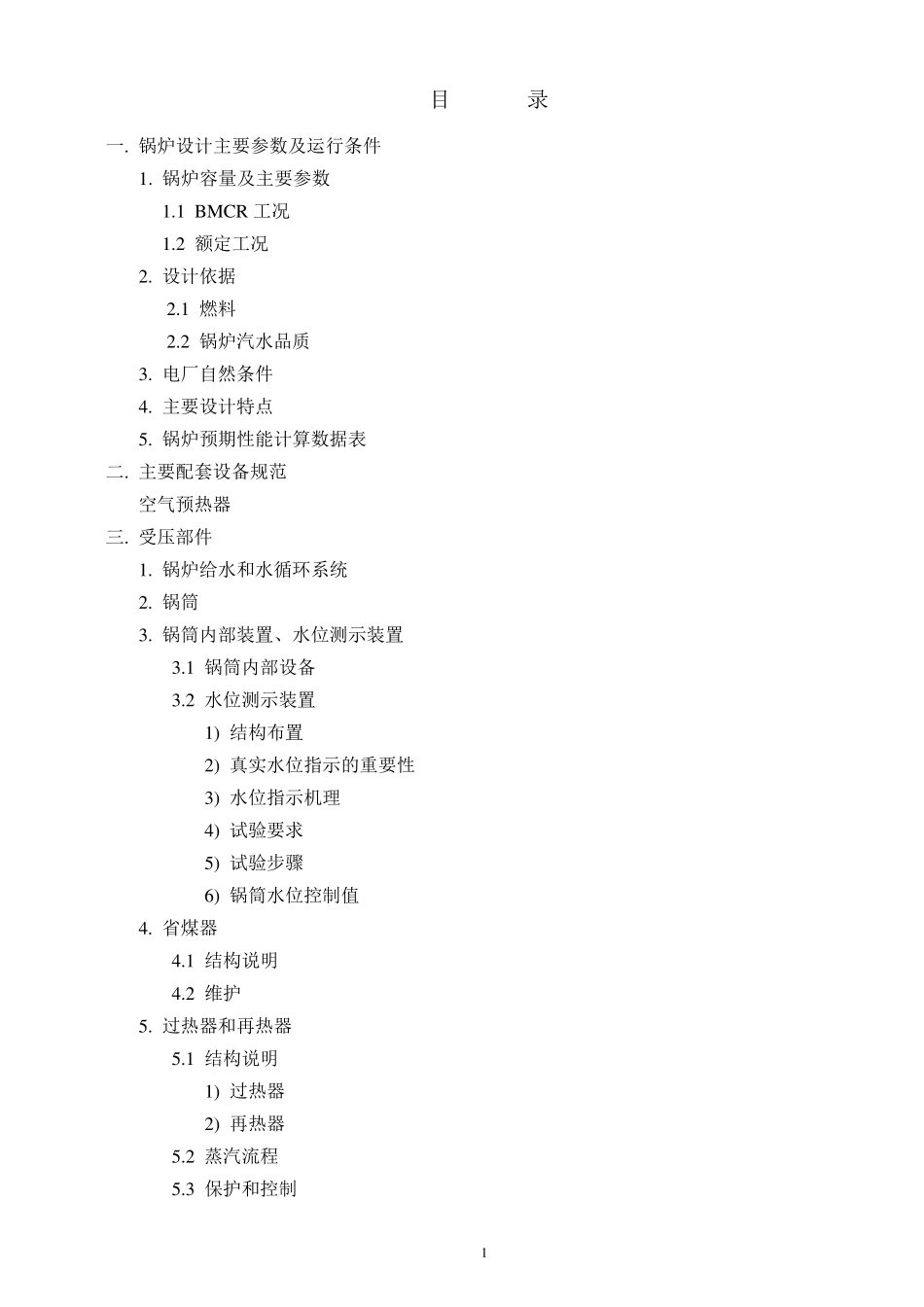

HG-1165/17.45-YM1 型 亚临界自然循环锅炉说明书 二 OOx年 x月 1 目 录 一. 锅炉设计主要参数及运行条件 1. 锅炉容量及主要参数 1.1 BMCR工况 1.2 额定工况 2. 设计依据 2.1 燃料 2.2 锅炉汽水品质 3. 电厂自然条件 4. 主要设计特点 5. 锅炉预期性能计算数据表 二. 主要配套设备规范 空气预热器 三. 受压部件 1. 锅炉给水和水循环系统 2. 锅筒 3. 锅筒内部装置、水位测示装置 3.1 锅筒内部设备 3.2 水位测示装置 1) 结构布置 2) 真实水位指示的重要性 3) 水位指示机理 4) 试验要求 5) 试验步骤 6) 锅筒水位控制值 4. 省煤器 4.1 结构说明 4.2 维护 5. 过热器和再热器 5.1 结构说明 1) 过热器 2) 再热器 5.2 蒸汽流程 5.3 保护和控制 2 5 .4 运行 1 ) 过热器 2 ) 再热器 5 .5 维护 5 .6 检查 6 . 减温器 6 .1 说明 6 .2 过热器减温器 6 .3 再热器减温器 6 .4 减温水操纵台 6 .5 维护 7 . 水冷炉膛 7 .1 膜式水冷壁结构 7 .2 冷灰斗 7 .3 运行 1 ) 管内结垢 2 ) 排污 3 ) 积灰 7 .5 维护 1 ) 检查 2 ) 管子修理 四. 门孔、吹灰孔、烟风系统仪表测点孔 五. 汽水系统测点布置 六. 锅炉膨胀系统 七. 锅炉构架说明 八. 锅炉对控制要求 九. 附图目录 1 一. 锅炉设计主要参数及运行条件 Xx x x x x x x x x x x x x 10 锅炉是采用美国燃烧工程公司(CE)的引进技术设计和制造的。锅炉为亚临界参数、一次中间再热、自然循环汽包炉，采用平衡通风、直流式燃烧器、四角切圆燃烧方式，燃用烟煤。锅炉以最大连续负荷(即BMCR 工况)为设计参数，锅炉的最大连续蒸发量为1165t/h；机组电负荷为350MW(即额定工况)时，锅炉的额定蒸发量为1093.56t/h。 1. 锅炉容量及主要参数 1.1 BMCR 工况 过热蒸汽流量 t/h 1165 过热蒸汽出口压力 MPa.g 17.45 过热蒸汽出口温度 ℃ 541 再热蒸汽流量 t/h 970.3 再热蒸汽进口压力 MPa.g 3.867 再热蒸汽出口压力 MPa.g 3.687 再热蒸汽进口温度 ℃ 326.3 再热蒸汽出口温度 ℃ 541 给水温度 ℃ 280.2 锅炉设计压力 MPa.g 19.76 再热器设计压力 MPa.g 4.33 1.2 额定工况 (350MW) 过热蒸汽流量 t/h 1093.56 过热蒸汽出口压力 MPa.g 17.35 过热蒸汽出口温度 ℃ 541 再热蒸汽流量 t/h 909.33 再热蒸汽进口...
