喷气织机培训资料

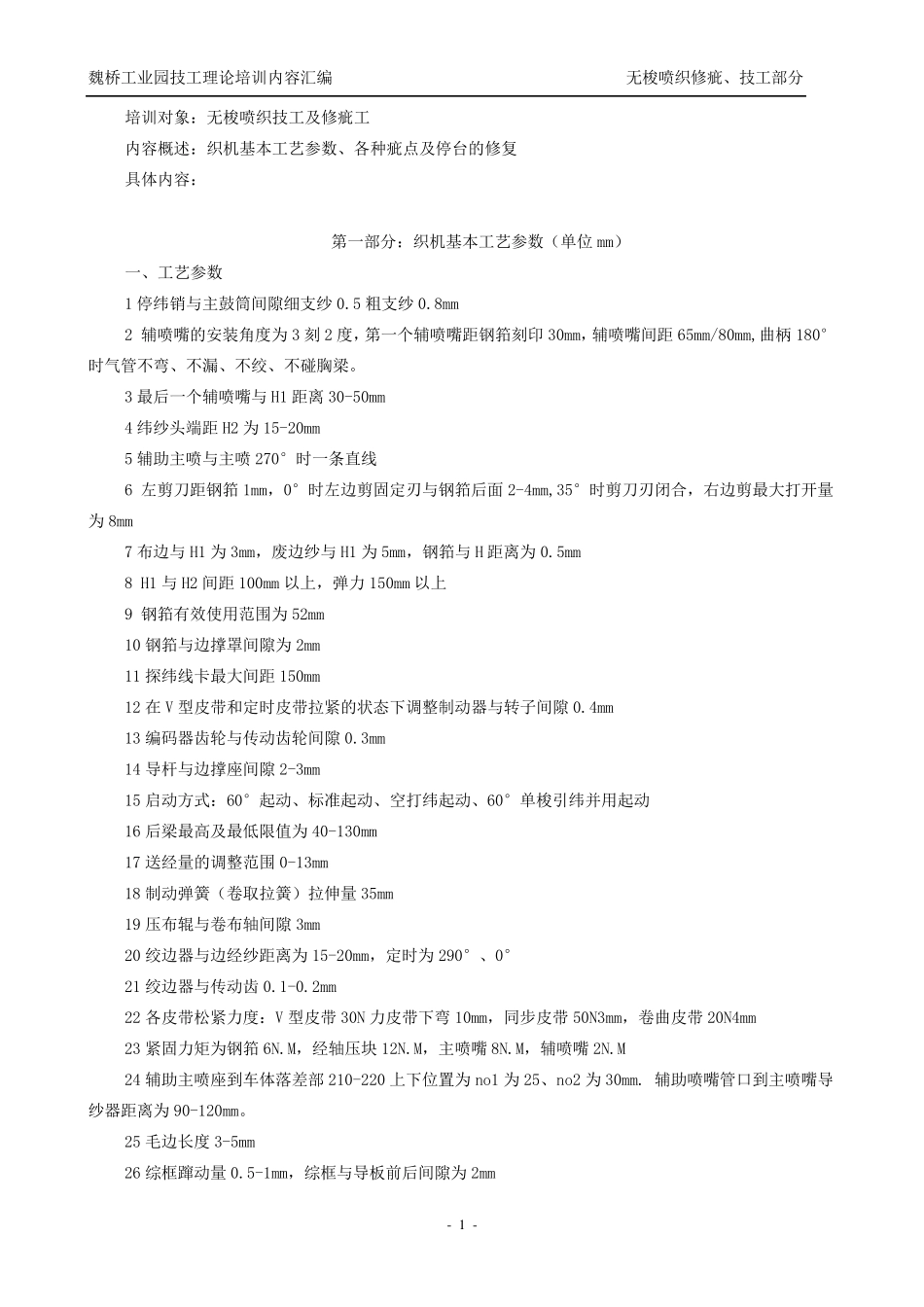

魏桥工业园技工理论培训内容汇编 无梭喷织修疵、技工部分 - 1 - 培训对象：无梭喷织技工及修疵工 内容概述：织机基本工艺参数、各种疵点及停台的修复 具体内容： 第一部分：织机基本工艺参数（单位mm） 一、工艺参数 1 停纬销与主鼓筒间隙细支纱0.5 粗支纱0.8mm 2 辅喷嘴的安装角度为3 刻2 度，第一个辅喷嘴距钢筘刻印30mm，辅喷嘴间距65mm/80mm,曲柄180°时气管不弯、不漏、不绞、不碰胸梁。 3 最后一个辅喷嘴与H1 距离 30-50mm 4 纬纱头端距H2 为15-20mm 5 辅助主喷与主喷270°时一条直线 6 左剪刀距钢筘1mm，0°时左边剪固定刃与钢筘后面 2-4mm,35°时剪刀刃闭合，右边剪最大打开量为8mm 7 布边与H1 为3mm，废边纱与H1 为5mm，钢筘与H 距离为0.5mm 8 H1 与H2 间距100mm 以上，弹力 150mm 以上 9 钢筘有效使用范围为52mm 10 钢筘与边撑罩间隙为2mm 11 探纬线卡最大间距150mm 12 在V 型皮带和定时皮带拉紧的状态下调整制动器与转子间隙0.4mm 13 编码器齿轮与传动齿轮间隙0.3mm 14 导杆与边撑座间隙2-3mm 15 启动方式：60°起动、标准起动、空 打纬起动、60°单梭引 纬并 用起动 16 后梁最高 及最低 限 值 为40-130mm 17 送 经 量的调整范围 0-13mm 18 制动弹簧 （卷 取 拉簧 ）拉伸 量 35mm 19 压 布辊 与卷 布轴 间隙3mm 20 绞边器与边经 纱距离为15-20mm，定时为290°、0° 21 绞边器与传动齿0.1-0.2mm 22 各皮带松 紧力度：V 型皮带30N 力皮带下弯 10mm，同 步 皮带50N3mm，卷 曲皮带20N4mm 23 紧固力矩 为钢筘6N.M，经 轴 压 块 12N.M，主喷嘴8N.M，辅喷嘴2N.M 24 辅助主喷座到 车 体落 差 部210-220 上下位置 为no1 为25、no2 为30mm. 辅助喷嘴管口 到 主喷嘴导纱器距离为90-120mm。 25 毛 边长 度3-5mm 26 综 框 蹿 动量 0.5-1mm，综 框 与导板 前 后间隙为2mm 魏桥工业园技工理论培训内容汇编 无梭喷织修疵、技工部分 - 2 - 27 常喷JP、剪喷CP、主喷MP、辅喷SP 28 引纬时纬纱头端到达织口时，上下层经纱离导气道5MM 以上，纬纱头端到达经纱右侧时，上下层经纱离导气道3MM，最后一组辅喷嘴气眼距下层经纱1-2mm 29 经轴侧停经架椭圆管与经纱距离3-5mm，卷取侧8-12mm 30 上经纱和下经纱都应同样离开钢筘的导气部5mm 以上，这时便是最早的引纬飞行的开始。飞行角度如设定的过早会发生挂...
