喷涂机说明书

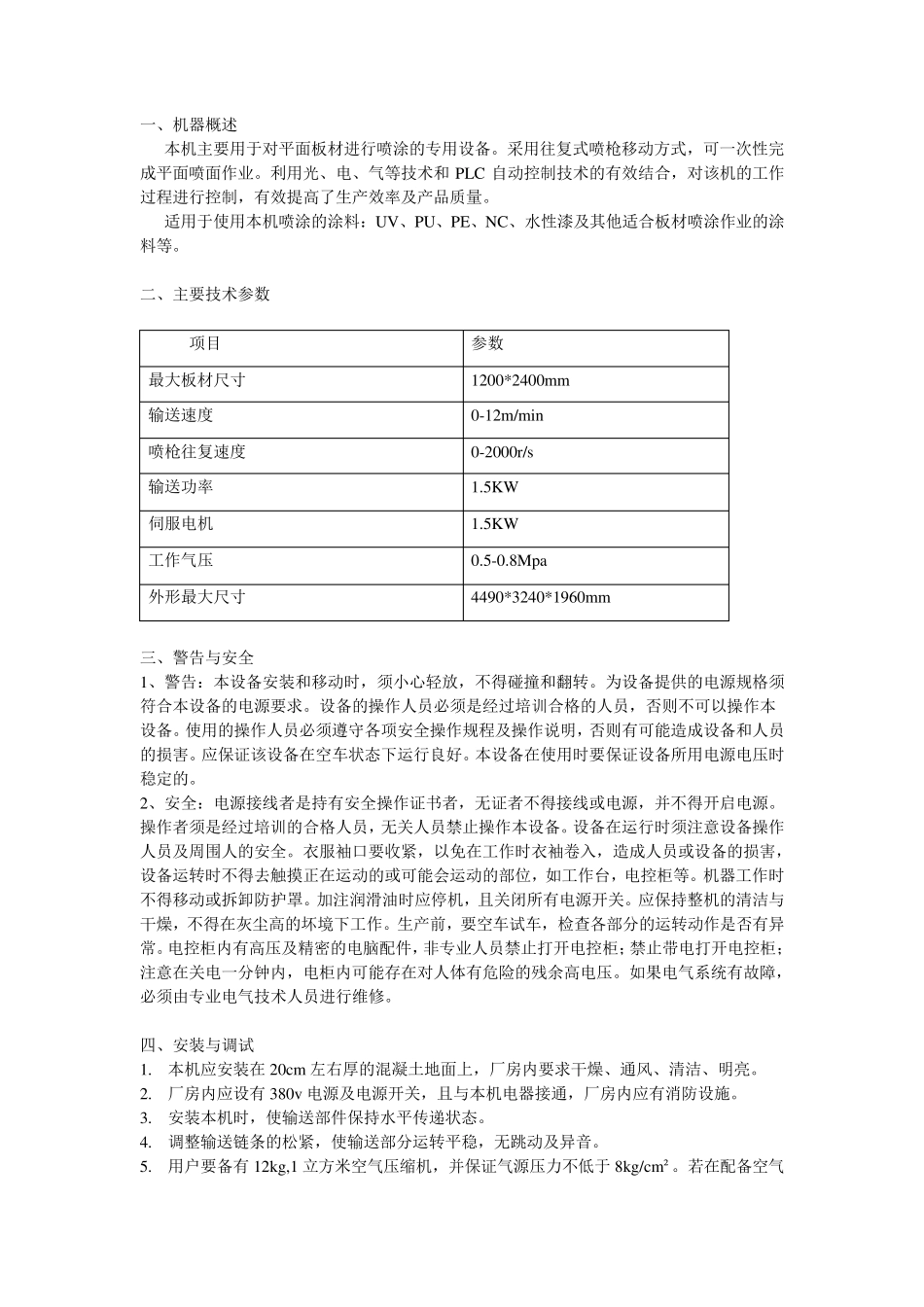

喷涂机说明书_第1页
1/7
喷涂机说明书_第2页
2/7
喷涂机说明书_第3页
3/7
一、机器概述 本机主要用于对平面板材进行喷涂的专用设备。采用往复式喷枪移动方式,可一次性完成平面喷面作业。利用光、电、气等技术和 PLC 自动控制技术的有效结合,对该机的工作过程进行控制,有效提高了生产效率及产品质量。 适用于使用本机喷涂的涂料:UV、PU、PE、NC、水性漆及其他适合板材喷涂作业的涂料等。 二、主要技术参数 项目 参数 最大板材尺寸 1200*2400mm 输送速度 0-12m/min 喷枪往复速度 0-2000r/s 输送功率 1.5KW 伺服电机 1.5KW 工作气压 0.5-0.8Mpa 外形最大尺寸 4490*3240*1960mm 三、警告与安全 1、警告:本设备安装和移动时,须小心轻放,不得碰撞和翻转。为设备提供的电源规格须符合本设备的电源要求。设备的操作人员必须是经过培训合格的人员,否则不可以操作本 设备。使用的操作人员必须遵守各项安全操作规程及操作说明,否则有可能造成设备和人员的损害。应保证该设备在空车状态下运行良好。本设备在使用时要保证设备所用电源电压时稳定的。 2、安全:电源接线者是持有安全操作证书者,无证者不得接线或电源,并不得开启电源。操作者须是经过培训的合格人员,无关人员禁止操作本设备。设备在运行时须注意设备操作人员及周围人的安全。衣服袖口要收紧,以免在工作时衣袖卷入,造成人员或设备的损害,设备运转时不得去触摸正在运动的或可能会运动的部位,如工作台,电控柜等。机器工作时不得移动或拆卸防护罩。加注润滑油时应停机,且关闭所有电源开关。应保持整机的清洁与干燥,不得在灰尘高的坏境下工作。生产前,要空车试车,检查各部分的运转动作是否有异常。电控柜内有高压及精密的电脑配件,非专业人员禁止打开电控柜;禁止带电打开电控柜;注意在关电一分钟内,电柜内可能存在对人体有危险的残余高电压。如果电气系统有故障, 必须由专业电气技术人员进行维修。 四、安装与调试 1. 本机应安装在20cm 左右厚的混凝土地面上,厂房内要求干燥、通风、清洁、明亮。 2. 厂房内应设有 380v 电源及电源开关,且与本机电器接通,厂房内应有消防设施。 3. 安装本机时,使输送部件保持水平传递状态。 4. 调整输送链条的松紧,使输送部分运转平稳,无跳动及异音。 5. 用户要备有 12kg,1 立方米空气压缩机,并保证气源压力不低于 8kg/cm²。若 在配备空气干燥配合本机使用,就更能保证良好的喷涂效果。 6. 从气源到设备的气管外径为16m m ;储气罐压力为7.0-8.0kg/cm ²。 ...
