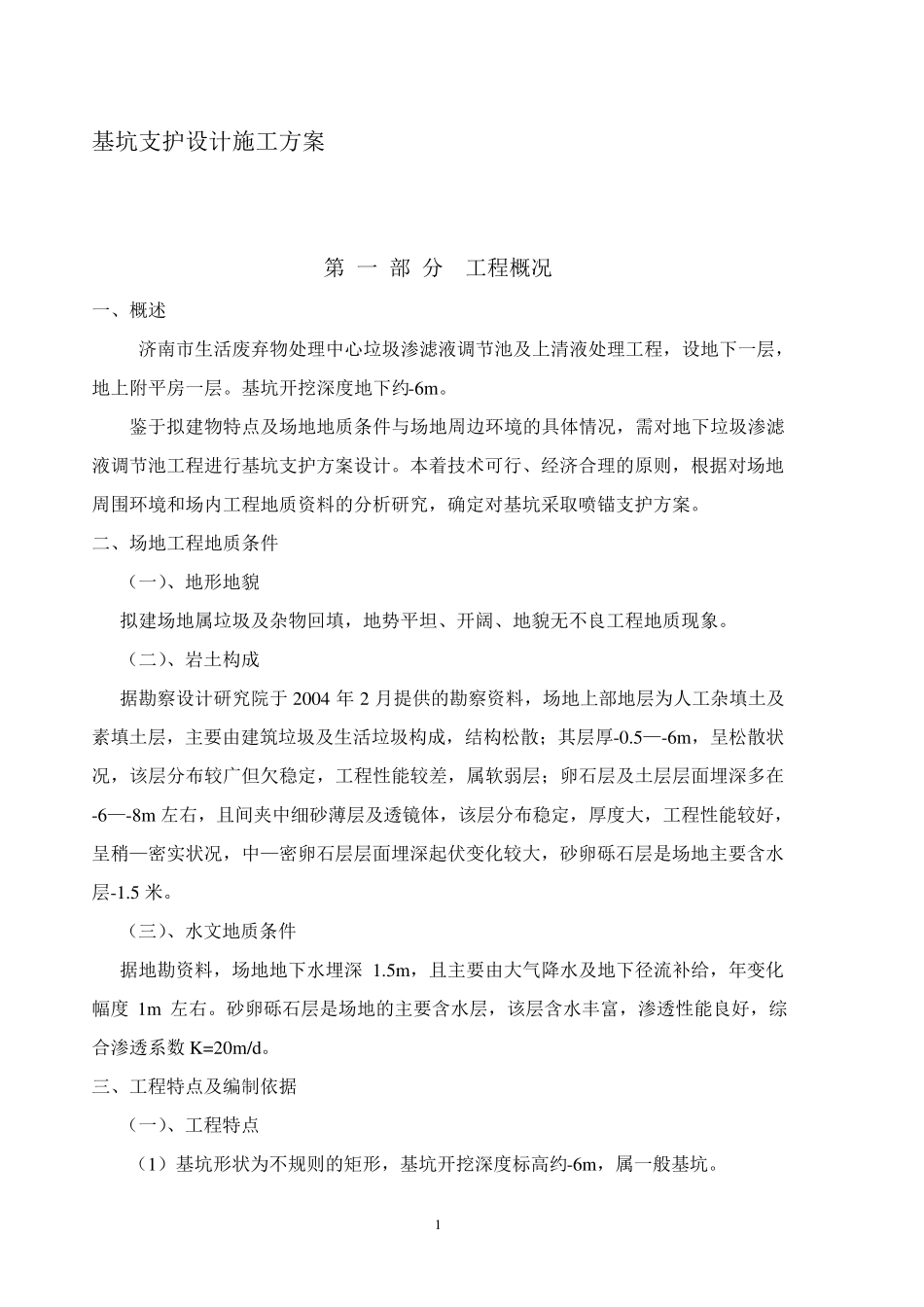

1 基坑支护设计施工方案 第 一 部 分 工程概况 一、概述 济南市生活废弃物处理中心垃圾渗滤液调节池及上清液处理工程,设地下一层,地上附平房一层。基坑开挖深度地下约-6m 。 鉴于拟建物特点及场地地质条件与场地周边环境的具体情况,需对地下垃圾渗滤液调节池工程进行基坑支护方案设计。本着技术可行、经济合理的原则,根据对场地周围环境和场内工程地质资料的分析研究,确定对基坑采取喷锚支护方案。 二、场地工程地质条件 (一)、地形地貌 拟建场地属垃圾及杂物回填,地势平坦、开阔、地貌无不良工程地质现象。 (二)、岩土构成 据勘察设计研究院于 2004 年 2 月提供的勘察资料,场地上部地层为人工杂填土及素填土层,主要由建筑垃圾及生活垃圾构成,结构松散;其层厚-0.5—-6m ,呈松散状况,该层分布较广但欠稳定,工程性能较差,属软弱层;卵石层及土层层面埋深多在-6—-8m 左右,且间夹中细砂薄层及透镜体,该层分布稳定,厚度大,工程性能较好,呈稍—密实状况,中—密卵石层层面埋深起伏变化较大,砂卵砾石层是场地主要含水层-1.5 米。 (三)、水文地质条件 据地勘资料,场地地下水埋深 1.5m ,且主要由大气降水及地下径流补给,年变化幅度 1m 左右。砂卵砾石层是场地的主要含水层,该层含水丰富,渗透性能良好,综合渗透系数 K=20m /d。 三、工程特点及编制依据 (一)、工程特点 (1)基坑形状为不规则的矩形,基坑开挖深度标高约-6m ,属一般基坑。 2 (2)基坑四周地面荷载复杂,离周边道路很进,属对变形较敏感的基坑。 (3)据勘察资料,场地内分布一定深度的人工填土,该层物理力学性能较差,属于不良工程地质层,工程施工过程中应予以高度重视。 (4)场地目前地下水位埋深为1.5m 左右,如施工期正值雨水来临前施工,则应对降水工程予以足够的重视。 (二)、方案编制主要依据 (1) 《总平面图》 (2) 《半边街工程B 区详细勘察报告书》 (3) 《建筑基坑支护技术规范》 (4) 《深基坑工程设计施工手册》 (5) 《基坑支挡设计施工手册》 第二部分 基坑支护设计及施工组织方案 从地质情况可以看出,构成边坡的土多为建筑垃圾及生活垃圾松散土,边坡属不稳定边坡,基坑开挖无天然放坡条件,基坑边坡只有采取可靠的支护措施,才能确保基坑开挖及地下室施工的安全,减少土石方挖运工作量,不影响周边建筑物、构筑物的安全。 目前常用的深基坑支护方案有三种:悬臂桩...
