喷雾干燥器的设计

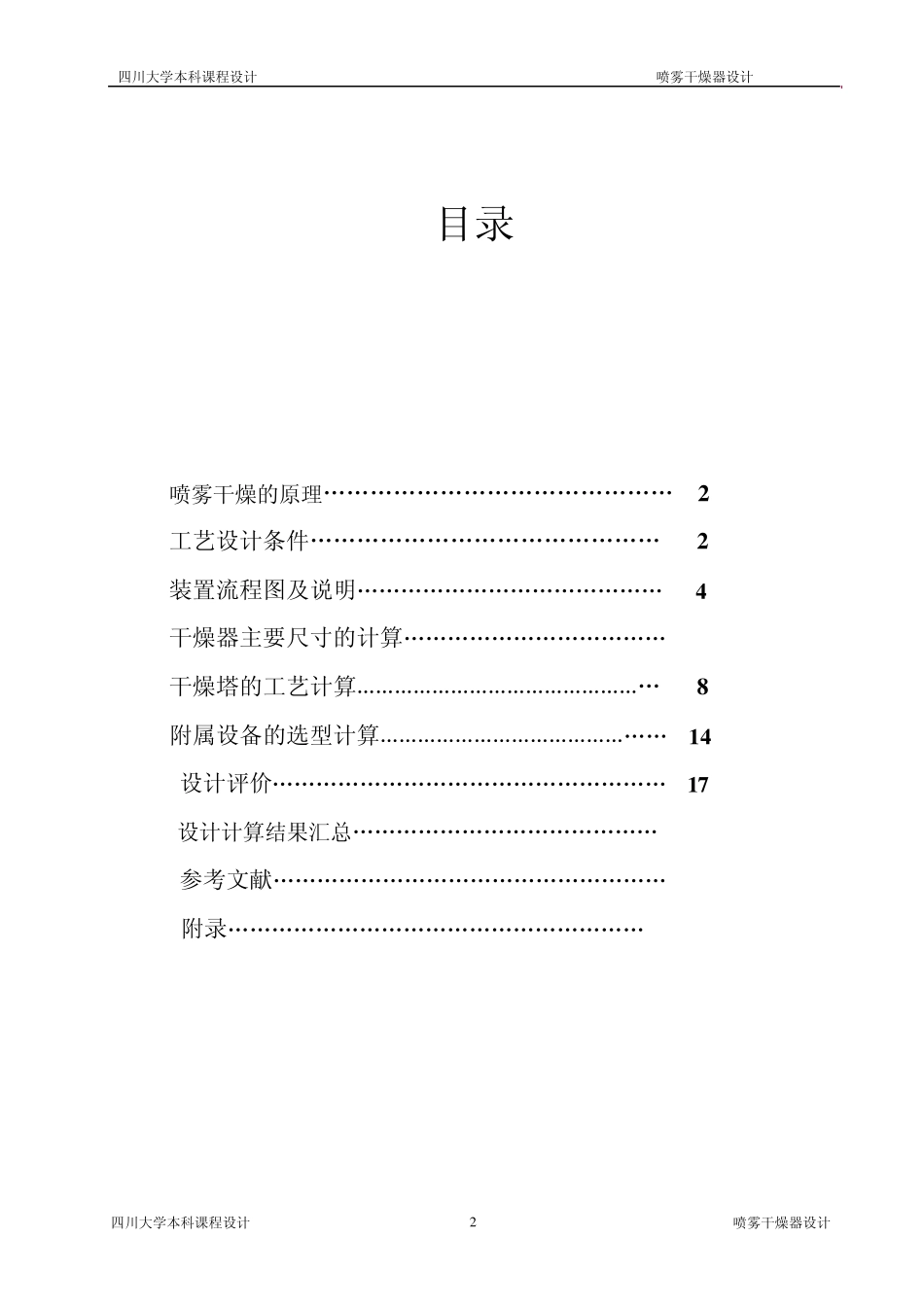

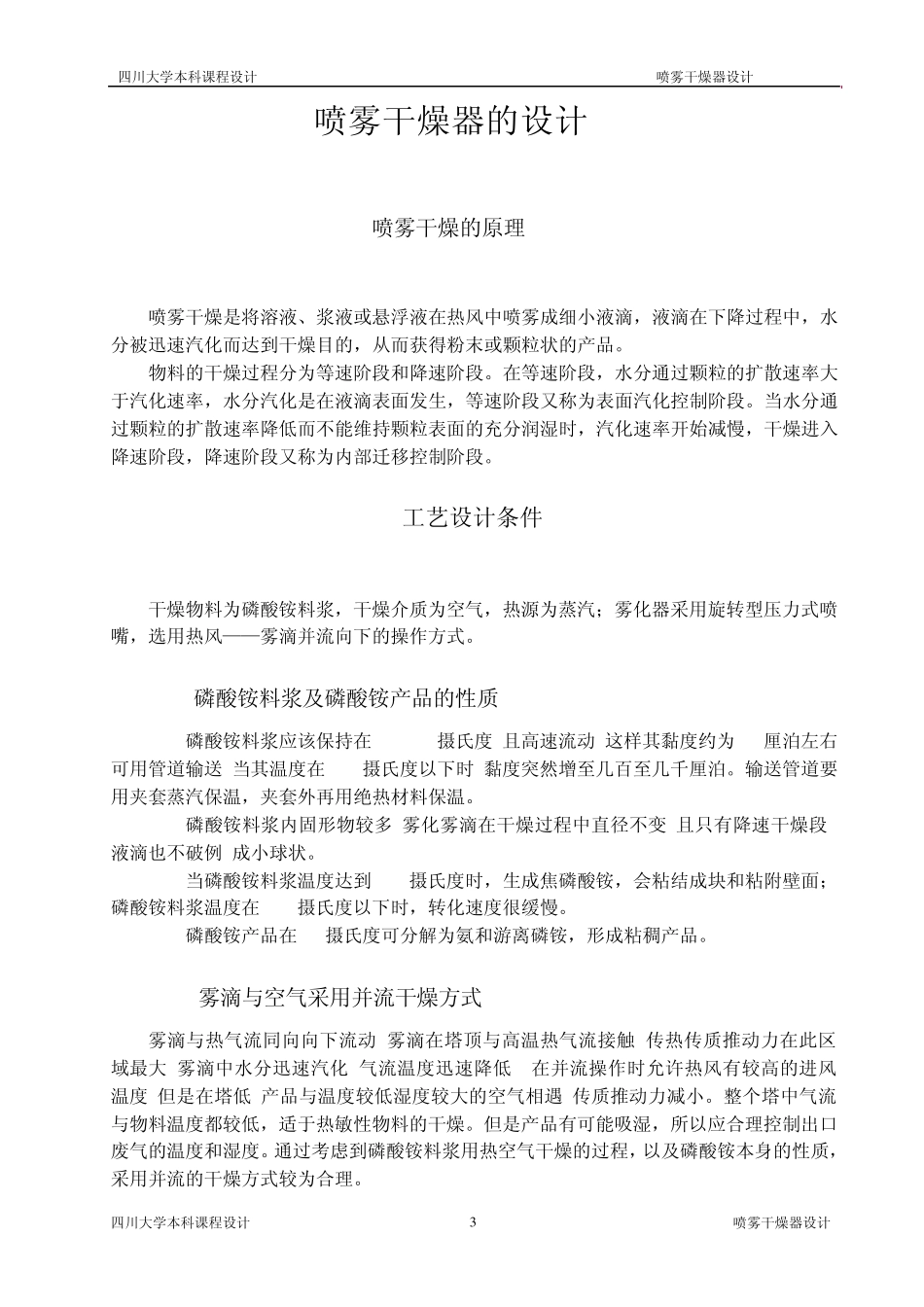

四川大学本科课程设计 喷雾干燥器设计 四川大学本科课程设计 喷雾干燥器设计 1 本科生课程设计 题 目 29000kt/a 磷酸铵干燥系统设计 学 院 化学工程学院 专 业 过程装备与控制工程 学生姓名 xxxx 学 号 09430820xx 年级 09 指导教师 傅晓蓉 2012年 1月 28 日 四川大学本科课程设计 喷雾干燥器设计 四川大学本科课程设计 喷雾干燥器设计 2 目录 1 喷雾干燥的原理……………………………………… 2 2 工艺设计条件……………………………………… 2 3 装置流程图及说明…………………………………… 4 4 干燥器主要尺寸的计算……………………………… 4 5 干燥塔的工艺计算………………………………………… 8 6 附属设备的选型计算……………………………………… 1 4 7 设计评价……………………………………………… 1 7 8 设计计算结果汇总…………………………………… 18 9 参考文献……………………………………………… 19 10 附录………………………………………………… 20 四川大学本科课程设计 喷雾干燥器设计 四川大学本科课程设计 喷雾干燥器设计 3 喷雾干燥器的设计 1 喷雾干燥的原理 喷雾干燥是将溶液、浆液或悬浮液在热风中喷雾成细小液滴，液滴在下降过程中，水分被迅速汽化而达到干燥目的，从而获得粉末或颗粒状的产品。 物料的干燥过程分为等速阶段和降速阶段。在等速阶段，水分通过颗粒的扩散速率大于汽化速率，水分汽化是在液滴表面发生，等速阶段又称为表面汽化控制阶段。当水分通过颗粒的扩散速率降低而不能维持颗粒表面的充分润湿时，汽化速率开始减慢，干燥进入降速阶段，降速阶段又称为内部迁移控制阶段。 2 工艺设计条件 干燥物料为磷酸铵料浆，干燥介质为空气，热源为蒸汽；雾化器采用旋转型压力式喷嘴，选用热风——雾滴并流向下的操作方式。 2.1磷酸铵料浆及磷酸铵产品的性质: <1> 磷酸铵料浆应该保持在90~100摄氏度,且高速流动,这样其黏度约为30厘泊左右,可用管道输送,当其温度在85摄氏度以下时,黏度突然增至几百至几千厘泊。输送管道要用夹套蒸汽保温，夹套外再用绝热材料保温。 <2> 磷酸铵料浆内固形物较多,雾化雾滴在干燥过程中直径不变,且只有降速干燥段;液滴也不破例,成小球状。 <3> 当磷酸铵料浆温度达到180摄氏度时，生成焦磷酸铵，会粘结成块和粘附壁面；磷酸铵料浆温度在140摄氏度以下时，转化速度很缓慢。 <4>...
