SPLC在化工流程中的开发与应用

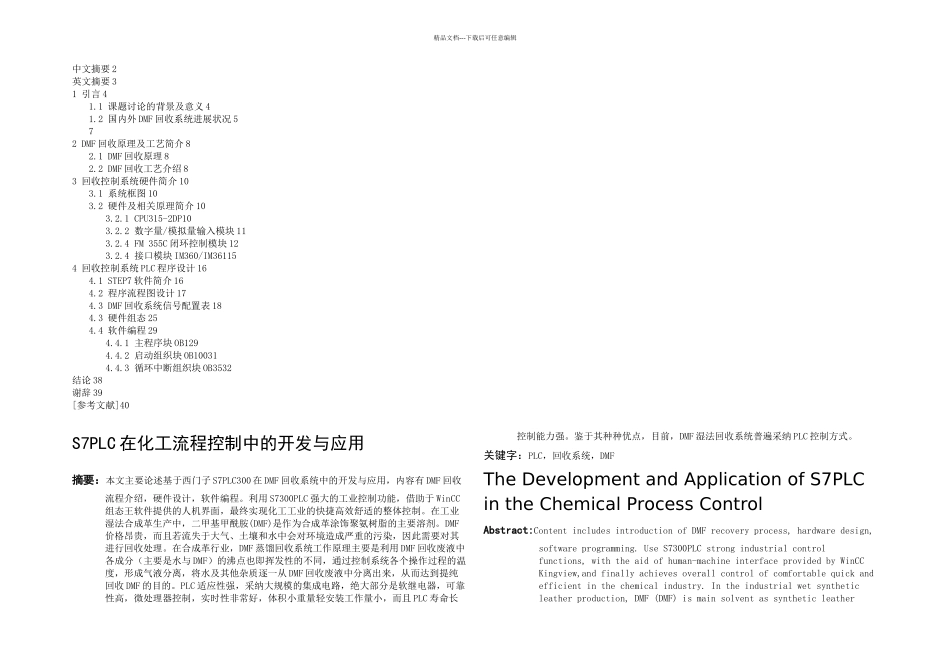

精品文档---下载后可任意编辑中文摘要 2英文摘要 31 引言 41.1 课题讨论的背景及意义 41.2 国内外 DMF 回收系统进展状况 572 DMF 回收原理及工艺简介 82.1 DMF 回收原理 82.2 DMF 回收工艺介绍 83 回收控制系统硬件简介 103.1 系统框图 103.2 硬件及相关原理简介 103.2.1 CPU315-2DP103.2.2 数字量/模拟量输入模块 113.2.4 FM 355C 闭环控制模块 123.2.4 接口模块 IM360/IM361154 回收控制系统 PLC 程序设计 164.1 STEP7 软件简介 164.2 程序流程图设计 174.3 DMF 回收系统信号配置表 184.3 硬件组态 254.4 软件编程 294.4.1 主程序块 OB1294.4.2 启动组织块 OB100314.4.3 循环中断组织块 OB3532结论 38谢辞 39[参考文献]40S7PLC 在化工流程控制中的开发与应用摘要：本文主要论述基于西门子 S7PLC300 在 DMF 回收系统中的开发与应用，内容有 DMF 回收流程介绍，硬件设计，软件编程。利用 S7300PLC 强大的工业控制功能，借助于 WinCC组态王软件提供的人机界面，最终实现化工工业的快捷高效舒适的整体控制。在工业湿法合成革生产中，二甲基甲酰胺(DMF)是作为合成革涂饰聚氨树脂的主要溶剂。DMF价格昂贵，而且若流失于大气、土壤和水中会对环境造成严重的污染，因此需要对其进行回收处理。在合成革行业，DMF 蒸馏回收系统工作原理主要是利用 DMF 回收废液中各成分（主要是水与 DMF）的沸点也即挥发性的不同，通过控制系统各个操作过程的温度，形成气液分离，将水及其他杂质逐一从 DMF 回收废液中分离出来，从而达到提纯回收 DMF 的目的。PLC 适应性强，采纳大规模的集成电路，绝大部分是软继电器，可靠性高，微处理器控制，实时性非常好，体积小重量轻安装工作量小，而且 PLC 寿命长控制能力强。鉴于其种种优点，目前，DMF 湿法回收系统普遍采纳 PLC 控制方式。关键字：PLC，回收系统，DMFThe Development and Application of S7PLC in the Chemical Process ControlAbstract:Content includes introduction of DMF recovery process, hardware design, software programming. Use S7300PLC strong industrial control functions, with the aid of human-machine interface provided by WinCC Kingview,and finally achieves overall control of comfortable quick and efficient in the chemical industry. I...
