SPROFINETIO或DP从站故障诊断

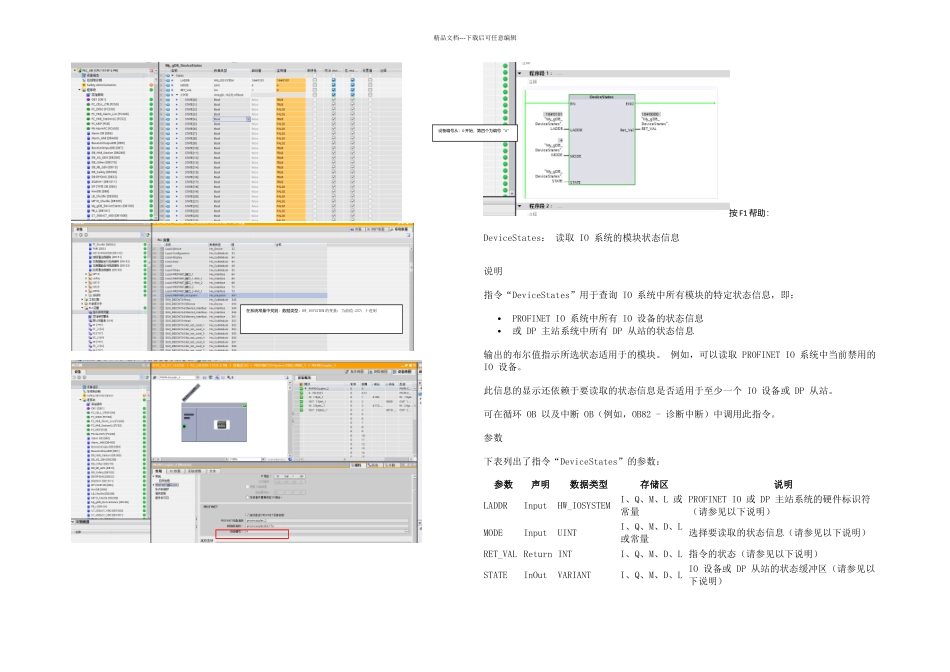

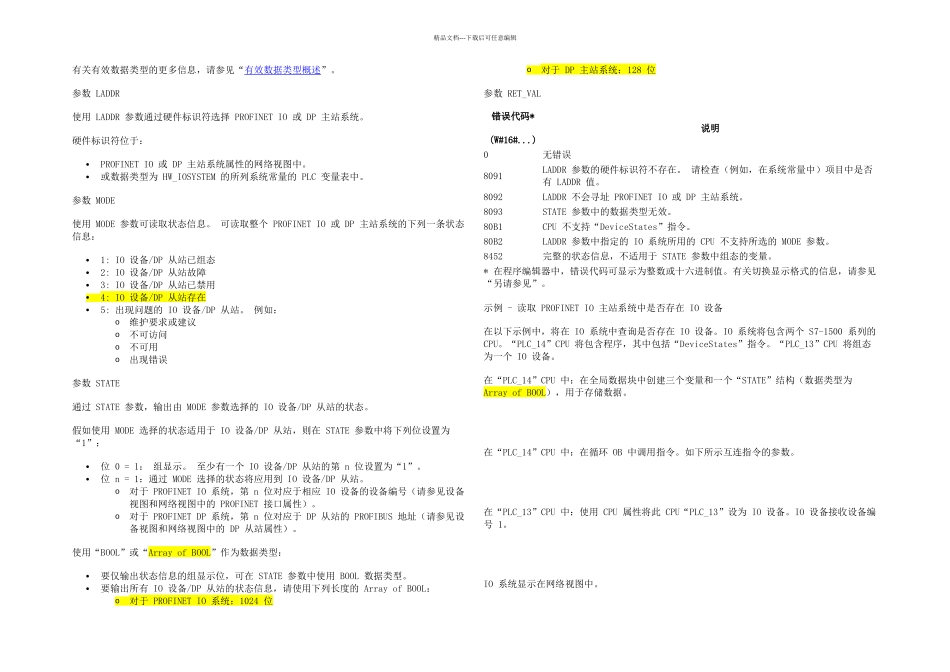

精品文档---下载后可任意编辑按 F1 帮助：DeviceStates： 读取 IO 系统的模块状态信息说明指令“DeviceStates”用于查询 IO 系统中所有模块的特定状态信息，即：PROFINET IO 系统中所有 IO 设备的状态信息或 DP 主站系统中所有 DP 从站的状态信息输出的布尔值指示所选状态适用于的模块。 例如，可以读取 PROFINET IO 系统中当前禁用的 IO 设备。此信息的显示还依赖于要读取的状态信息是否适用于至少一个 IO 设备或 DP 从站。可在循环 OB 以及中断 OB（例如，OB82 - 诊断中断）中调用此指令。参数下表列出了指令“DeviceStates”的参数：参数声明数据类型存储区说明LADDRInputHW_IOSYSTEMI、Q、M、L 或常量PROFINET IO 或 DP 主站系统的硬件标识符（请参见以下说明）MODEInputUINTI、Q、M、D、L 或常量选择要读取的状态信息（请参见以下说明）RET_VAL Return INTI、Q、M、D、L 指令的状态（请参见以下说明）STATEInOutVARIANTI、Q、M、D、L IO 设备或 DP 从站的状态缓冲区（请参见以下说明）设备编号从：0 开始，第四个为编号“4”在系统常量中找到：数据类型：HW_IOSYSTEM 的变量；当前值:257；十进制精品文档---下载后可任意编辑有关有效数据类型的更多信息，请参见“有效数据类型概述”。参数 LADDR使用 LADDR 参数通过硬件标识符选择 PROFINET IO 或 DP 主站系统。硬件标识符位于：PROFINET IO 或 DP 主站系统属性的网络视图中。或数据类型为 HW_IOSYSTEM 的所列系统常量的 PLC 变量表中。参数 MODE使用 MODE 参数可读取状态信息。 可读取整个 PROFINET IO 或 DP 主站系统的下列一条状态信息：1: IO 设备/DP 从站已组态2: IO 设备/DP 从站故障3: IO 设备/DP 从站已禁用4: IO 设备/DP 从站存在5: 出现问题的 IO 设备/DP 从站。 例如：o维护要求或建议o不可访问o不可用o出现错误参数 STATE通过 STATE 参数，输出由 MODE 参数选择的 IO 设备/DP 从站的状态。 假如使用 MODE 选择的状态适用于 IO 设备/DP 从站，则在 STATE 参数中将下列位设置为“1”：位 0 = 1： 组显示。 至少有一个 IO 设备/DP 从站的第 n 位设置为“1”。位 n = 1：通过 MODE 选择的状态将应用到 IO 设备/DP 从站。 o对于 PROFINET IO 系统，第 n 位对应于相应 IO 设备的设备编号（请参见设备视图和网络视图中的 PR...
