s并行模数转换器设计的开题报告

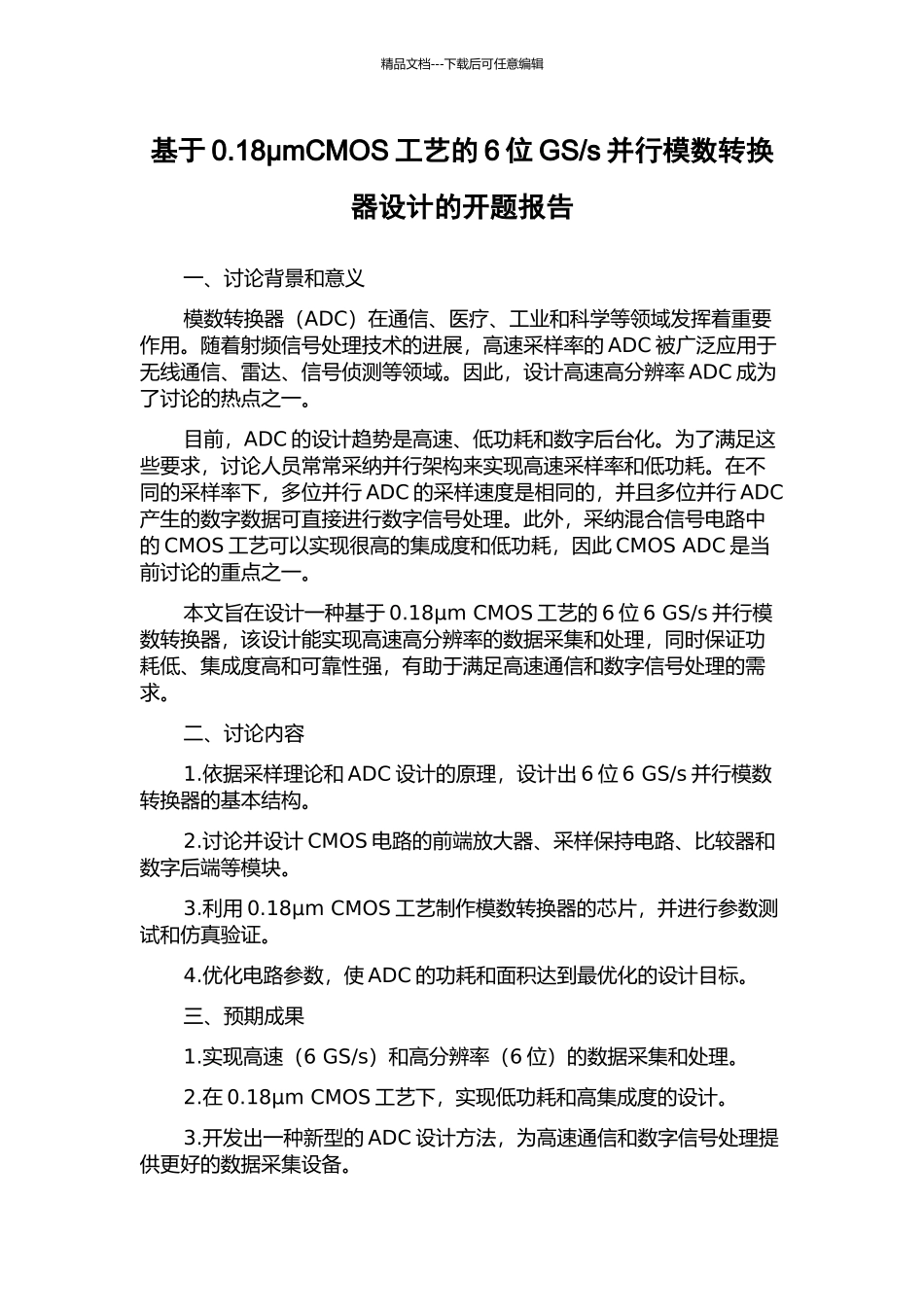

s并行模数转换器设计的开题报告_第1页
1/2

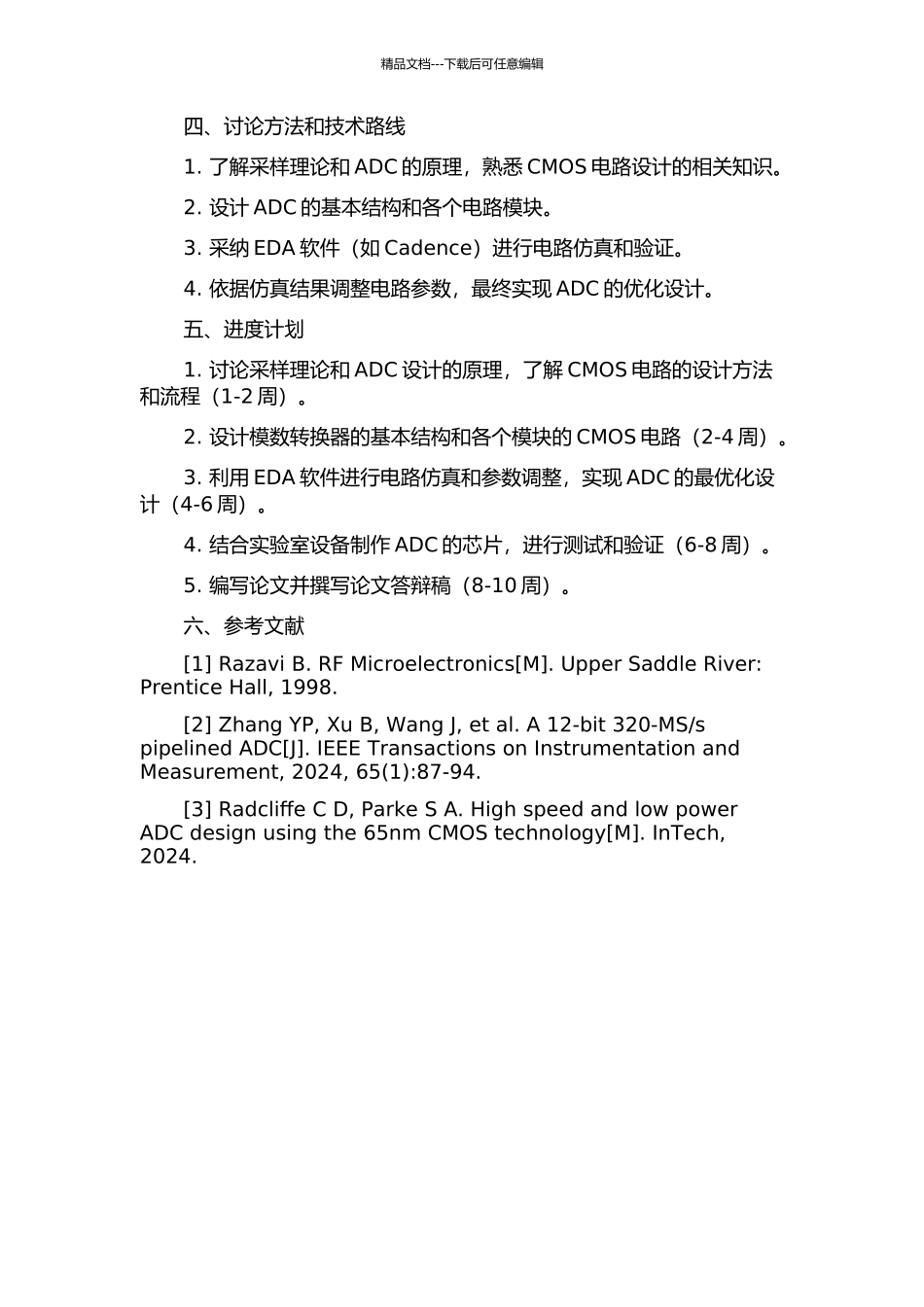

s并行模数转换器设计的开题报告_第2页
2/2
精品文档---下载后可任意编辑基于 0.18μmCMOS 工艺的 6 位 GS/s 并行模数转换器设计的开题报告一、讨论背景和意义模数转换器(ADC)在通信、医疗、工业和科学等领域发挥着重要作用。随着射频信号处理技术的进展,高速采样率的 ADC 被广泛应用于无线通信、雷达、信号侦测等领域。因此,设计高速高分辨率 ADC 成为了讨论的热点之一。目前,ADC 的设计趋势是高速、低功耗和数字后台化。为了满足这些要求,讨论人员常常采纳并行架构来实现高速采样率和低功耗。在不同的采样率下,多位并行 ADC 的采样速度是相同的,并且多位并行 ADC产生的数字数据可直接进行数字信号处理。此外,采纳混合信号电路中的 CMOS 工艺可以实现很高的集成度和低功耗,因此 CMOS ADC 是当前讨论的重点之一。本文旨在设计一种基于 0.18μm CMOS 工艺的 6 位 6 GS/s 并行模数转换器,该设计能实现高速高分辨率的数据采集和处理,同时保证功耗低、集成度高和可靠性强,有助于满足高速通信和数字信号处理的需求。二、讨论内容1.依据采样理论和 ADC 设计的原理,设计出 6 位 6 GS/s 并行模数转换器的基本结构。2.讨论并设计 CMOS 电路的前端放大器、采样保持电路、比较器和数字后端等模块。3.利用 0.18μm CMOS 工艺制作模数转换器的芯片,并进行参数测试和仿真验证。4.优化电路参数,使 ADC 的功耗和面积达到最优化的设计目标。三、预期成果1.实现高速(6 GS/s)和高分辨率(6 位)的数据采集和处理。2.在 0.18μm CMOS 工艺下,实现低功耗和高集成度的设计。3.开发出一种新型的 ADC 设计方法,为高速通信和数字信号处理提供更好的数据采集设备。精品文档---下载后可任意编辑四、讨论方法和技术路线1. 了解采样理论和 ADC 的原理,熟悉 CMOS 电路设计的相关知识。2. 设计 ADC 的基本结构和各个电路模块。3. 采纳 EDA 软件(如 Cadence)进行电路仿真和验证。4. 依据仿真结果调整电路参数,最终实现 ADC 的优化设计。五、进度计划1. 讨论采样理论和 ADC 设计的原理,了解 CMOS 电路的设计方法和流程(1-2 周)。2. 设计模数转换器的基本结构和各个模块的 CMOS 电路(2-4 周)。3. 利用 EDA 软件进行电路仿真和参数调整,实现 ADC 的最优化设计(4-6 周)。4. 结合实验室设备制作 ADC 的芯片,进行测试和验证(6-8 周)。5. 编写论文并撰写论文答辩稿(8-10 周)。六、参考文献[1] Razavi ...
