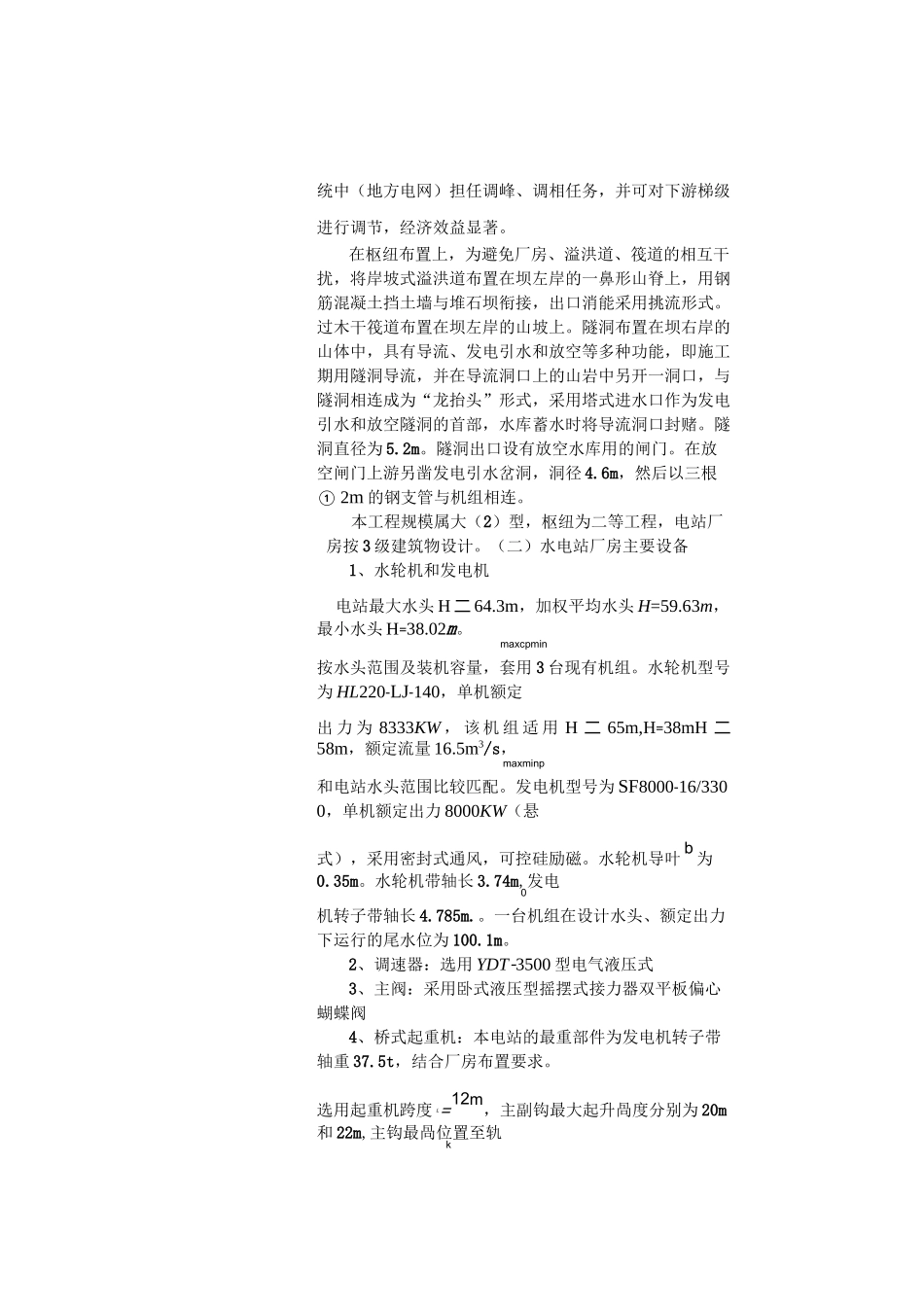

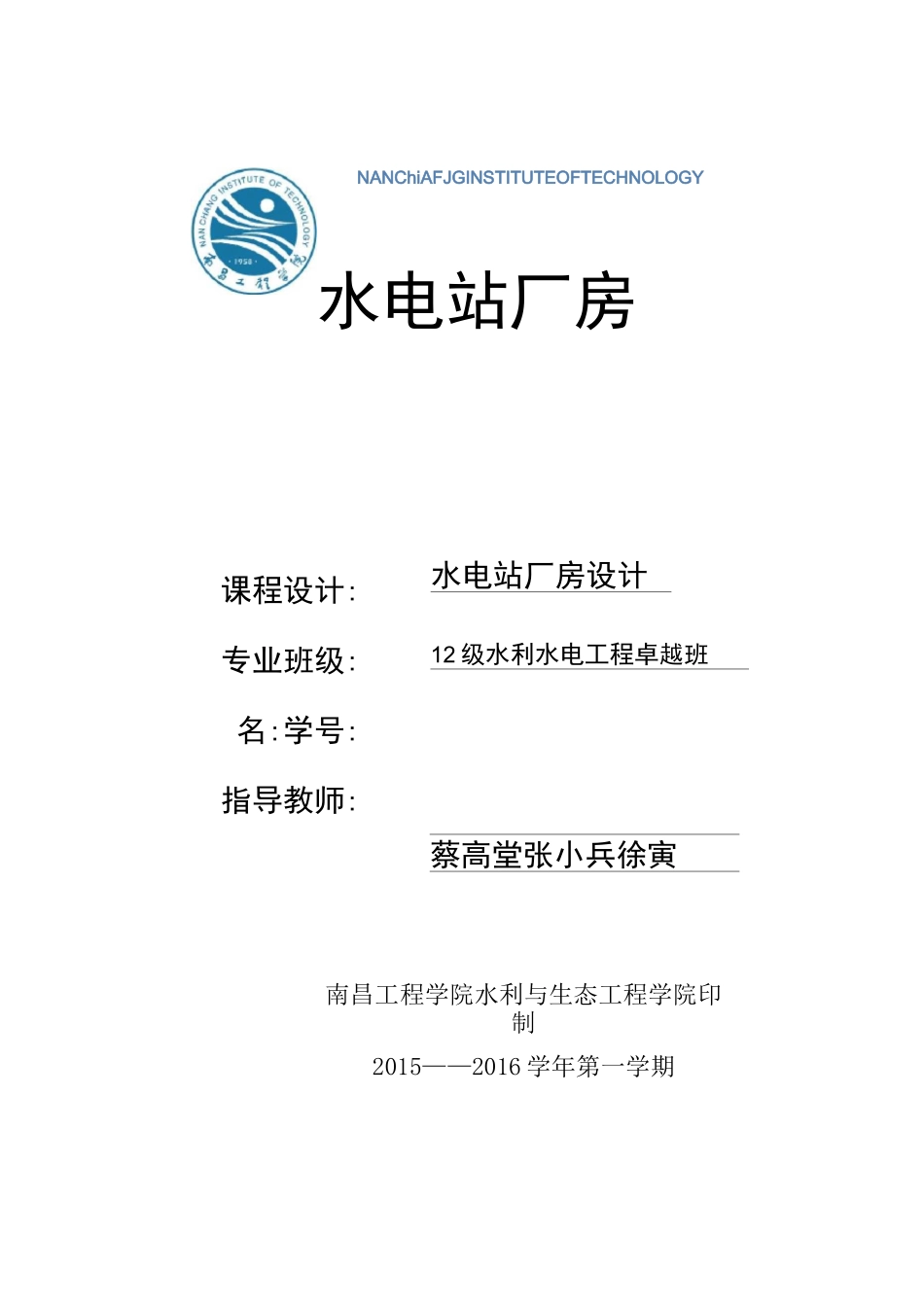

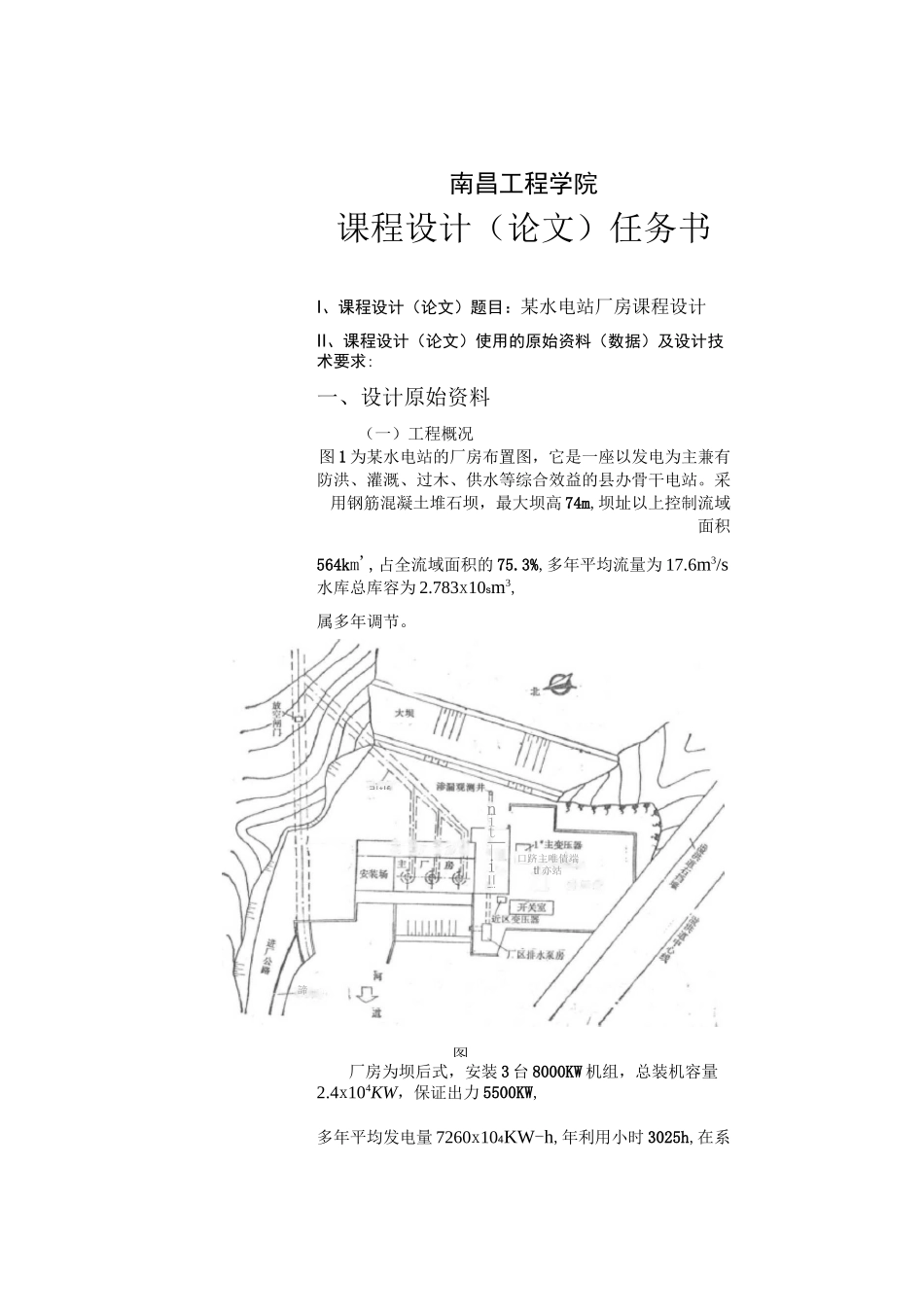

NANChiAFJGINSTITUTEOFTECHNOLOGY水电站厂房南昌工程学院水利与生态工程学院印制2015——2016 学年第一学期课程设计:专业班级:名:学号:指导教师:水电站厂房设计12 级水利水电工程卓越班蔡高堂张小兵徐寅.."厂殆曲南昌工程学院课程设计（论文）任务书I、课程设计（论文）题目：某水电站厂房课程设计II、课程设计（论文）使用的原始资料（数据）及设计技术要求:一、设计原始资料（一）工程概况图 1 为某水电站的厂房布置图，它是一座以发电为主兼有防洪、灌溉、过木、供水等综合效益的县办骨干电站。采用钢筋混凝土堆石坝，最大坝高 74m,坝址以上控制流域面积564km',占全流域面积的 75.3%,多年平均流量为 17.6m3/s水库总库容为 2.783x10sm3,属多年调节。厂房为坝后式，安装 3 台 8000KW 机组，总装机容量2.4x104KW，保证出力 5500KW,多年平均发电量 7260x104KW-h,年利用小时 3025h,在系I引*If諦amnit—|i||甜口跻主唯債端tl 亦站图统中（地方电网）担任调峰、调相任务，并可对下游梯级进行调节，经济效益显著。在枢纽布置上，为避免厂房、溢洪道、筏道的相互干扰，将岸坡式溢洪道布置在坝左岸的一鼻形山脊上，用钢筋混凝土挡土墙与堆石坝衔接，出口消能采用挑流形式。过木干筏道布置在坝左岸的山坡上。隧洞布置在坝右岸的山体中，具有导流、发电引水和放空等多种功能，即施工期用隧洞导流，并在导流洞口上的山岩中另开一洞口，与隧洞相连成为“龙抬头”形式，采用塔式进水口作为发电引水和放空隧洞的首部，水库蓄水时将导流洞口封赌。隧洞直径为 5.2m。隧洞出口设有放空水库用的闸门。在放空闸门上游另凿发电引水岔洞，洞径 4.6m，然后以三根① 2m 的钢支管与机组相连。本工程规模属大（2）型，枢纽为二等工程，电站厂房按 3 级建筑物设计。（二）水电站厂房主要设备1、水轮机和发电机电站最大水头 H 二 64.3m，加权平均水头 H=59.63m，最小水头 H=38.02m。maxcpmin按水头范围及装机容量，套用 3 台现有机组。水轮机型号为 HL220-LJ-140，单机额定出 力 为 8333KW ， 该 机 组 适 用 H 二 65m,H=38mH 二58m，额定流量 16.5m3/s，maxminp和电站水头范围比较匹配。发电机型号为 SF8000-16/3300，单机额定出力 8000KW（悬式），采用密封式通风，可控硅励磁。水轮机导叶 b 为0.35m。水轮机带轴长 3.74m,发电0机转子带轴长 4.785m.。一台机组在设计水头、额定出力下运行的尾水位为 100.1m。2、调速器...
