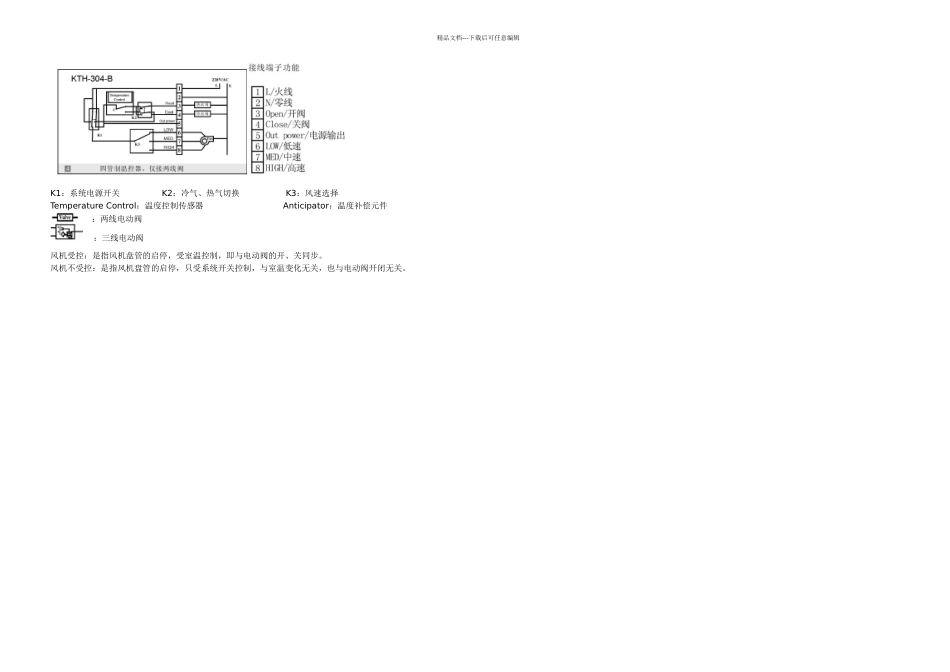

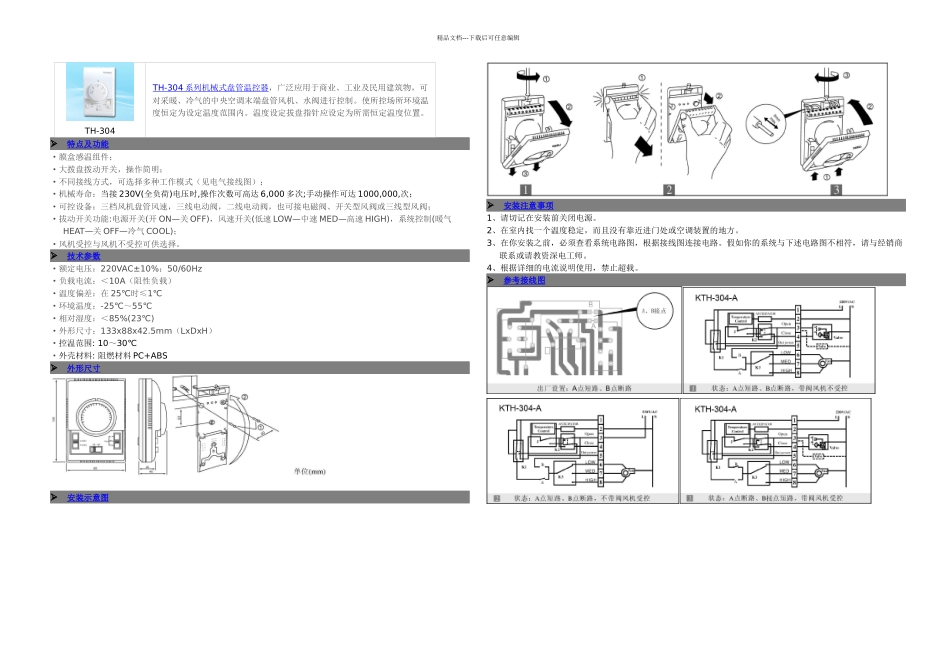

精品文档---下载后可任意编辑 TH-304TH-304 系列机械式盘管温控器 ，广泛应用于商业、工业及民用建筑物，可对采暖、冷气的中央空调末端盘管风机、水阀进行控制。使所控场所环境温度恒定为设定温度范围内。温度设定拔盘指针应设定为所需恒定温度位置。特点及功能 ·膜盒感温组件；·大拨盘拨动开关，操作简明；·不同接线方式，可选择多种工作模式（见电气接线图）；·机械寿命：当接 230V(全负荷)电压时,操作次数可高达 6,000 多次;手动操作可达 1000,000,次；·可控设备：三档风机盘管风速，三线电动阀，二线电动阀，也可接电磁阀、开关型风阀或三线型风阀；·拔动开关功能:电源开关(开 ON—关 OFF)，风速开关(低速 LOW—中速 MED—高速 HIGH)，系统控制(暖气HEAT—关 OFF—冷气 COOL)；·风机受控与风机不受控可供选择。技术参数 ·额定电压：220VAC±10%；50/60Hz·负载电流：＜10A（阻性负载）·温度偏差：在 25℃时≤1℃·环境温度：-25℃～55℃ ·相对湿度：＜85%(23℃)·外形尺寸：133x88x42.5mm（LxDxH）·控温范围: 10～30℃·外壳材料: 阻燃材料 PC+ABS外形尺寸 安装示意图 安装注意事项 1、请切记在安装前关闭电源。2、在室内找一个温度稳定，而且没有靠近进门处或空调装置的地方。3、在你安装之前，必须查看系统电路图，根据接线图连接电路。假如你的系统与下述电路图不相符，请与经销商联系或请教资深电工师。4、根据详细的电流说明使用，禁止超载。参考接线图 精品文档---下载后可任意编辑K1：系统电源开关 K2：冷气、热气切换 K3：风速选择Temperature Control：温度控制传感器 Anticipator：温度补偿元件 ：两线电动阀 ：三线电动阀风机受控：是指风机盘管的启停，受室温控制，即与电动阀的开、关同步。风机不受控：是指风机盘管的启停，只受系统开关控制，与室温变化无关，也与电动阀开闭无关。
