●操作演练●模型概要多跨静定梁的影响线计算多跨静定梁的影响线Me,Qb左,Rf(结构力学教材第77页)说明:建议自己试着独立完成这一题目
如果你能独立完成分析过程,那么你可以跳过这一节
如果你在建模中遇到问题,然后按照下列步骤进行操作
●建立几何形状1
在状态栏中的下拉对话框中选择KN-m单位制2
从File功能表选择NewModelfromTemplate﹍显现出样本模型的对话框
点击对话框中的连续梁模扳按钮
在弹出的对话框中›在Numberofspaces编辑框中输入5›在SpanLength编辑框中输入2›按下OK屏幕上显现模型的3-D及2-D影象,右侧为位于Y=0的X-Z平面
左侧视窗显现3-D透视
5.点击3D-view窗口右上角“X”,关闭该窗口6
单击工具条中的SetElements按钮(或者选择功能菜单View中SetElements项)7
在对话框中›在Joints一列中的Labels复选框选择
›在Frames一列中的Labels复选框选择
›单击OK8
选择节点3和59.选择功能菜单Assign中Joints…的子菜单Restraints…项10
去掉Tanslation1,Tanslation2,Tanslation3的选项(或者单击FastRestraints中的按钮)11
00处的轴线,弹出下面对话框12

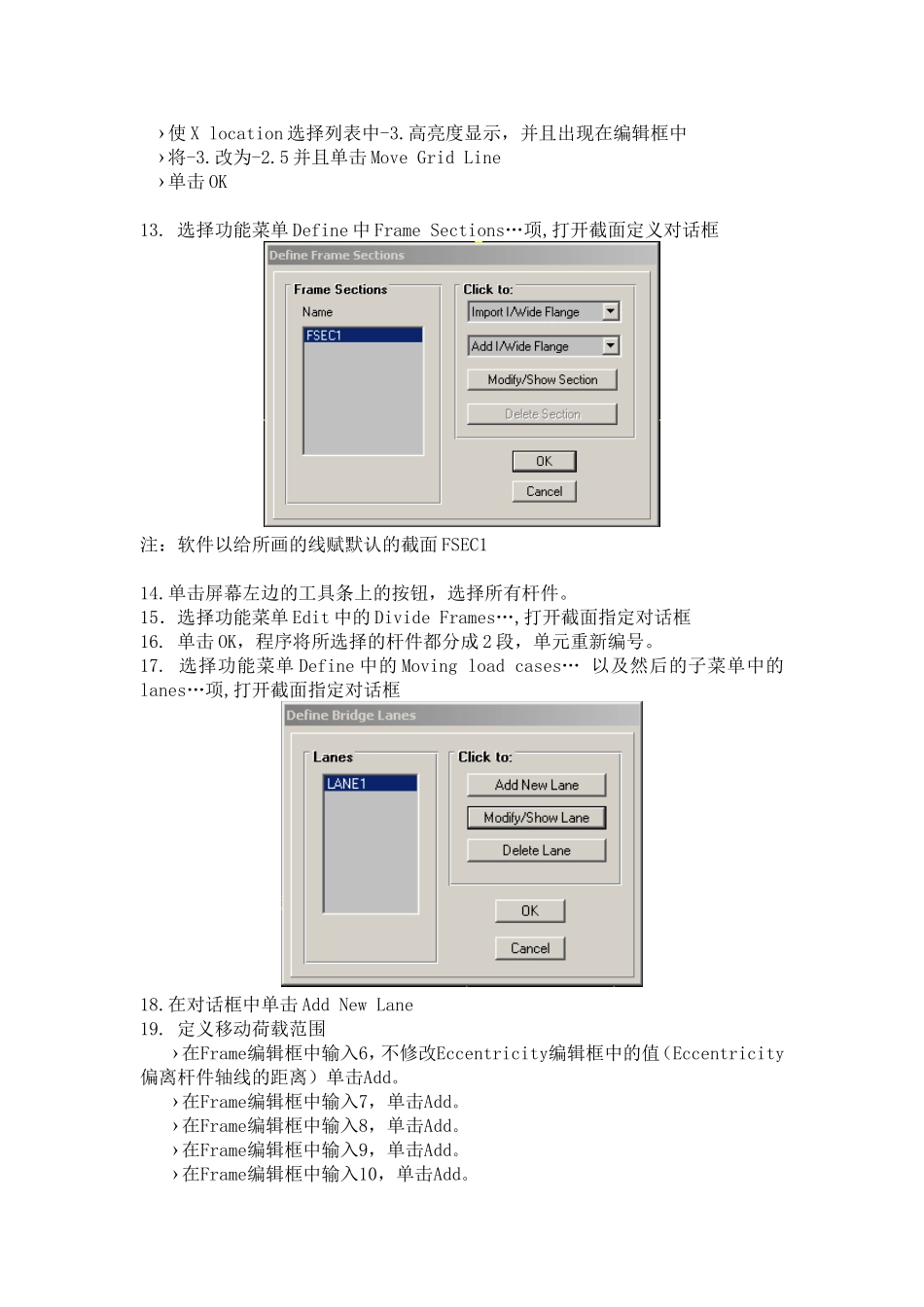

修改轴线›检查方向单选框是否为X›使GlueJointsToGridLines复选按钮为选择状态,›使Xlocation选择列表中-3
高亮度显示,并且出现在编辑框中›将-3
5并且单击MoveGridLine›单击OK13
选择功能菜单Define中FrameSections…项,打开截面定义对话框注:软件以给所画的线赋默认的截面FSEC114
单击屏幕左边的工具条上的按钮,选择所有杆件
15.选择功
