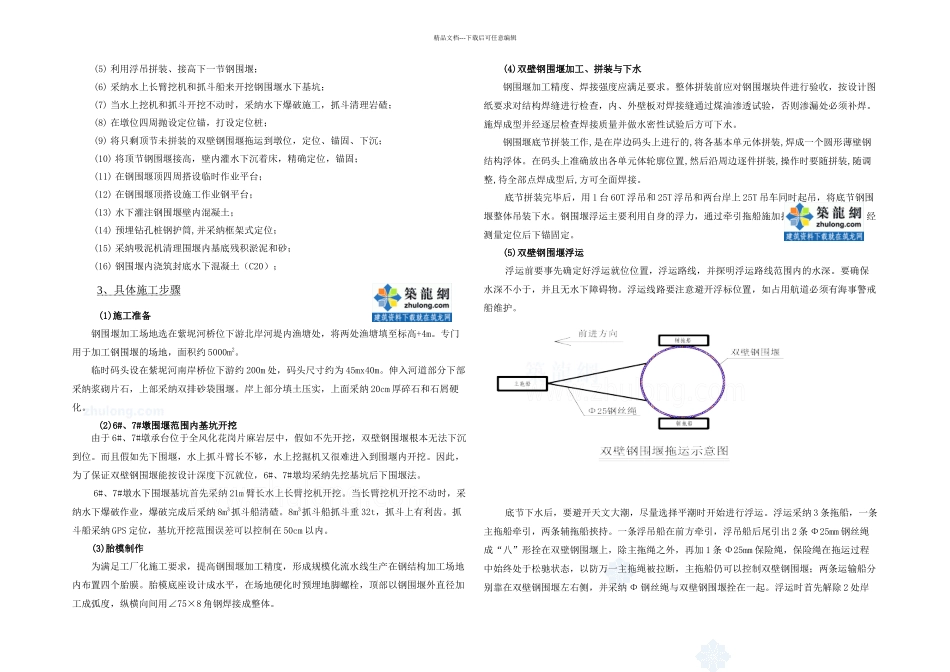

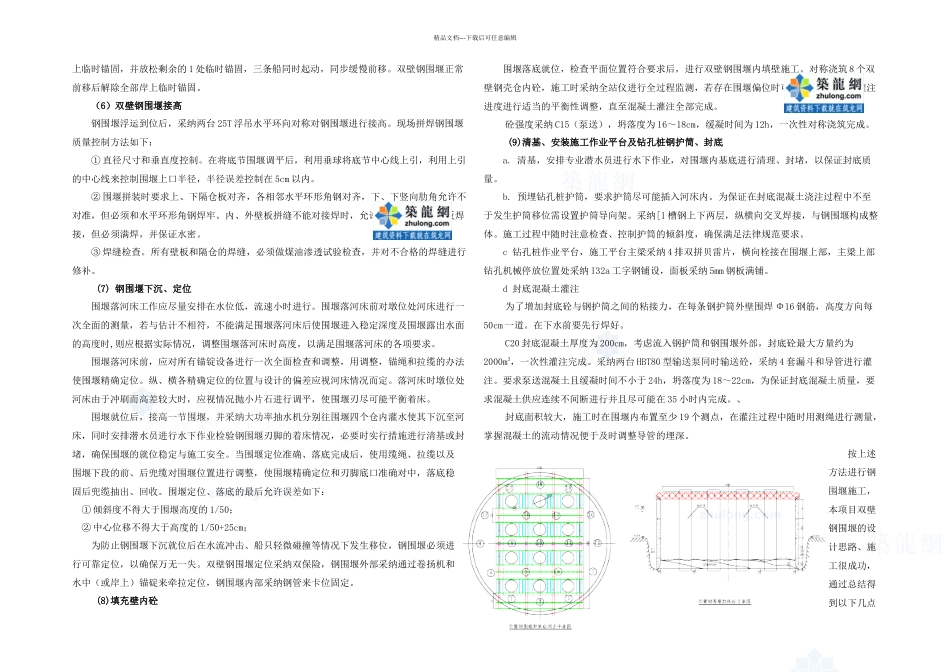

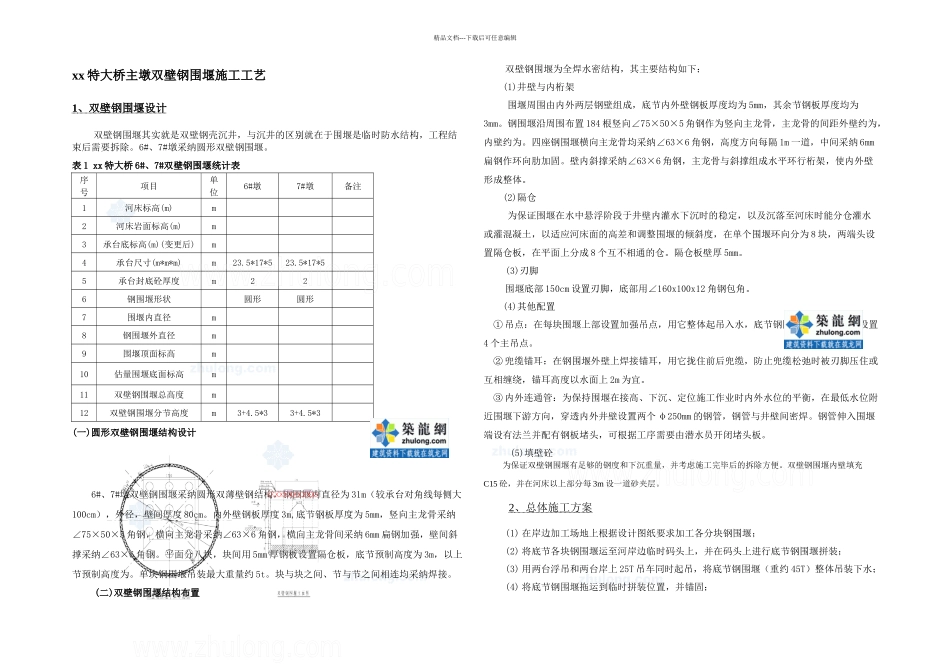

精品文档---下载后可任意编辑xx 特大桥主墩双壁钢围堰施工工艺1 、双壁钢围堰设计 双壁钢围堰其实就是双壁钢壳沉井，与沉井的区别就在于围堰是临时防水结构，工程结束后需要拆除。6#、7#墩采纳圆形双壁钢围堰。表 1 xx 特大桥 6#、7#双壁钢围堰统计表序号项目单位6#墩7#墩备注1河床标高(m)m2河床岩面标高(m)m3承台底标高(m)(变更后)m4承台尺寸(m*m*m)m23.5*17*523.5*17*55承台封底砼厚度m226钢围堰形状圆形圆形7围堰内直径m8钢围堰外直径m9围堰顶面标高m10估量围堰底面标高m11双壁钢围堰总高度m12双壁钢围堰分节高度m3+4.5*33+4.5*3(一)圆形双壁钢围堰结构设计6#、7#墩双壁钢围堰采纳圆形双薄壁钢结构，钢围堰内直径为 31m（较承台对角线每侧大100cm），外径，壁间厚度 80cm。内外壁钢板厚度 3m,底节钢板厚度为 5mm，竖向主龙骨采纳∠75×50×5 角钢，横向主龙骨采纳∠63×6 角钢，横向主龙骨间采纳 6mm 扁钢加强，壁间斜撑采纳∠63×6 角钢。平面分八块，块间用 5mm 厚钢板设置隔仓板，底节预制高度为 3m，以上节预制高度为。单块钢围堰吊装最大重量约 5t。块与块之间、节与节之间相连均采纳焊接。 (二)双壁钢围堰结构布置双壁钢围堰为全焊水密结构，其主要结构如下：(1)井壁与内桁架围堰周围由内外两层钢壁组成，底节内外壁钢板厚度均为 5mm，其余节钢板厚度均为3mm。钢围堰沿周围布置 184 根竖向∠75×50×5 角钢作为竖向主龙骨，主龙骨的间距外壁约为，内壁约为。四座钢围堰横向主龙骨均采纳∠63×6 角钢，高度方向每隔 1m 一道，中间采纳 6mm扁钢作环向肋加固。壁内斜撑采纳∠63×6 角钢，主龙骨与斜撑组成水平环行桁架，使内外壁形成整体。 (2)隔仓 为保证围堰在水中悬浮阶段于井壁内灌水下沉时的稳定，以及沉落至河床时能分仓灌水或灌混凝土，以适应河床面的高差和调整围堰的倾斜度，在单个围堰环向分为 8 块，两端头设置隔仓板，在平面上分成 8 个互不相通的仓。隔仓板壁厚 5mm。(3)刃脚围堰底部 150cm 设置刃脚，底部用∠160x100x12 角钢包角。(4)其他配置① 吊点：在每块围堰上部设置加强吊点，用它整体起吊入水，底节钢围堰整体起吊时共设置4 个主吊点。② 兜缆锚耳：在钢围堰外壁上焊接锚耳，用它拢住前后兜缆，防止兜缆松弛时被刃脚压住或互相缠绕，锚耳高度以水面上 2m 为宜。③ 内外连通管：为保持围堰在接高、下沉、定位施工作业时内外水位的平衡，在最低水位附近围堰下游方向，穿...
