鼓山镇横屿村小桥桥梁施工组织设计VIP免费

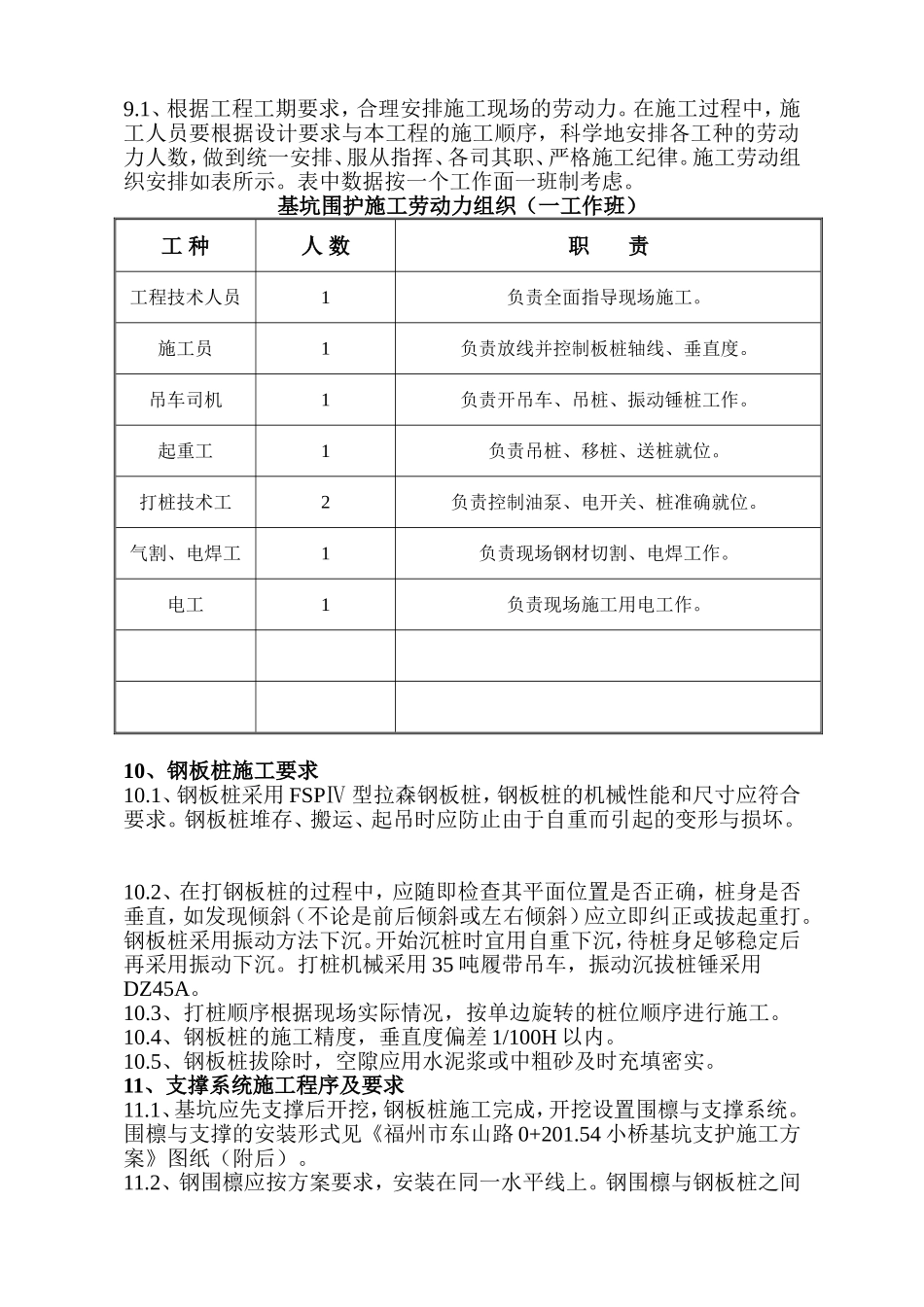

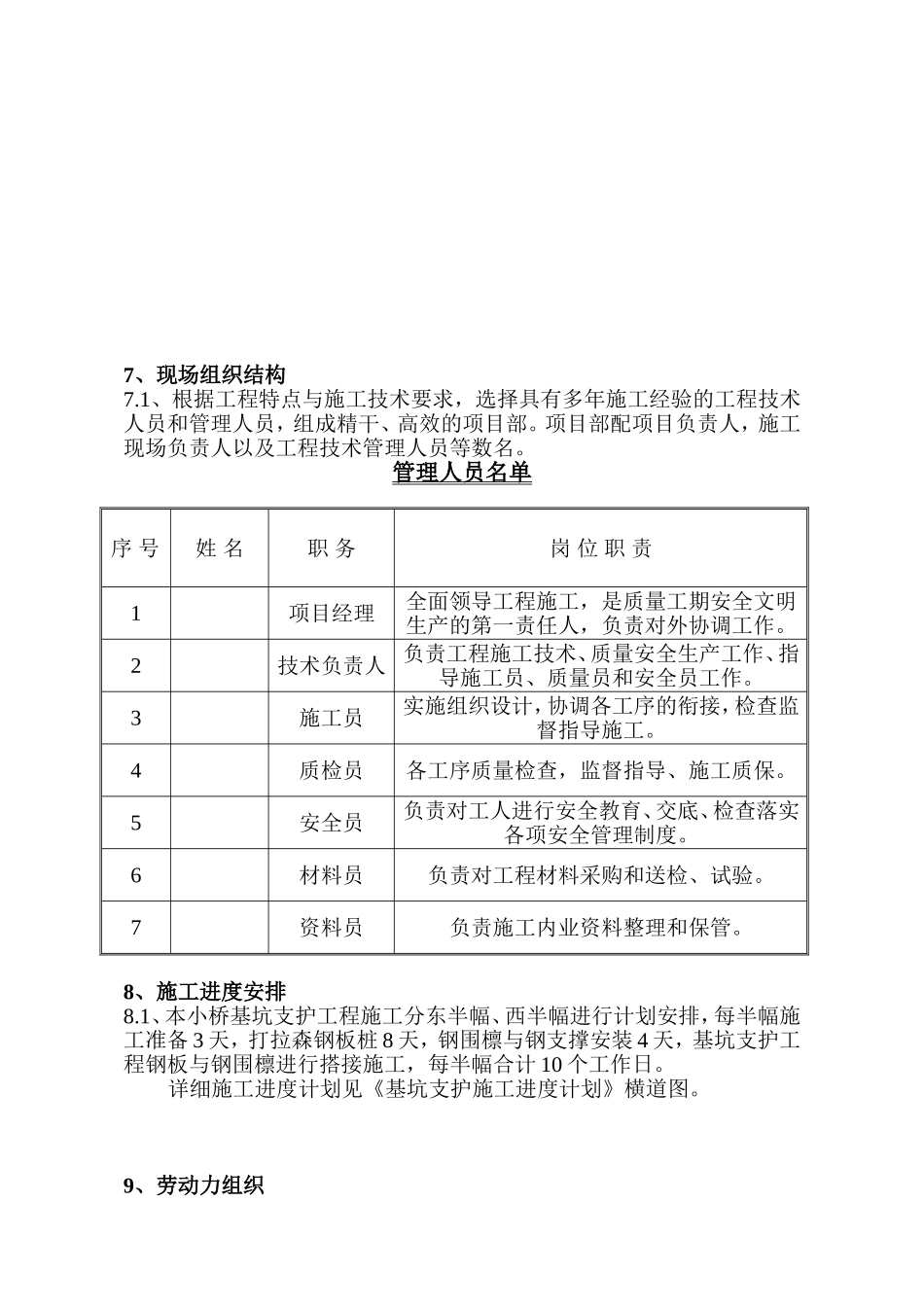

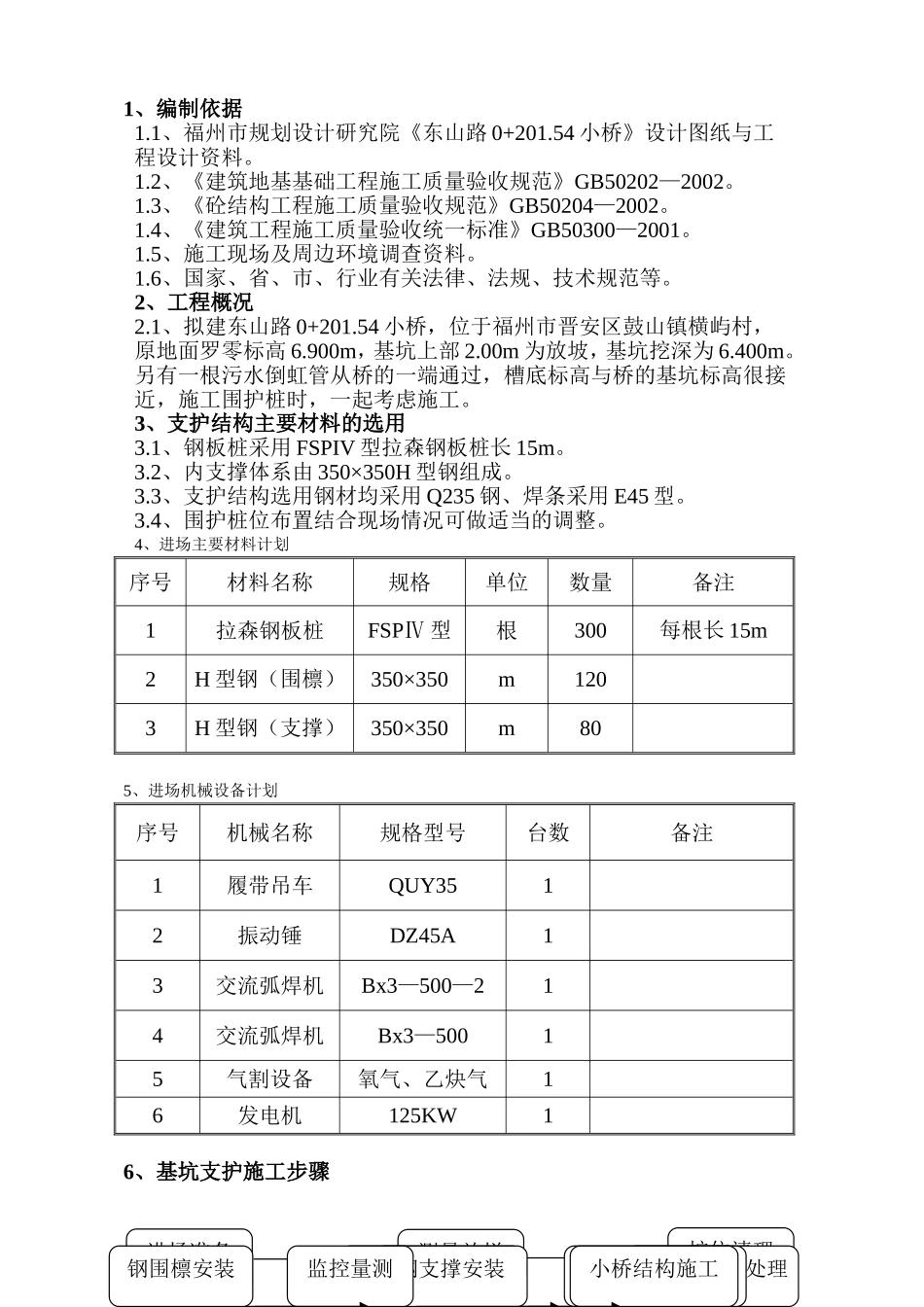

1、编制依据1.1、福州市规划设计研究院《东山路0+201.54小桥》设计图纸与工程设计资料。1.2、《建筑地基基础工程施工质量验收规范》GB50202—2002。1.3、《砼结构工程施工质量验收规范》GB50204—2002。1.4、《建筑工程施工质量验收统一标准》GB50300—2001。1.5、施工现场及周边环境调查资料。1.6、国家、省、市、行业有关法律、法规、技术规范等。2、工程概况2.1、拟建东山路0+201.54小桥，位于福州市晋安区鼓山镇横屿村，原地面罗零标高6.900m，基坑上部2.00m为放坡，基坑挖深为6.400m。另有一根污水倒虹管从桥的一端通过，槽底标高与桥的基坑标高很接近，施工围护桩时，一起考虑施工。3、支护结构主要材料的选用3.1、钢板桩采用FSPIV型拉森钢板桩长15m。3.2、内支撑体系由350×350H型钢组成。3.3、支护结构选用钢材均采用Q235钢、焊条采用E45型。3.4、围护桩位布置结合现场情况可做适当的调整。4、进场主要材料计划序号材料名称规格单位数量备注1拉森钢板桩FSPⅣ型根300每根长15m2H型钢（围檩）350×350m1203H型钢（支撑）350×350m805、进场机械设备计划序号机械名称规格型号台数备注1履带吊车QUY3512振动锤DZ45A13交流弧焊机Bx3—500—214交流弧焊机Bx3—50015气割设备氧气、乙炔气16发电机125KW16、基坑支护施工步骤进场准备测量放样桩位清理打拉森钢板桩钢围檩安装钢支撑安装钢围檩间隙处理基坑土方开挖监控量测小桥结构施工7、现场组织结构7.1、根据工程特点与施工技术要求，选择具有多年施工经验的工程技术人员和管理人员，组成精干、高效的项目部。项目部配项目负责人，施工现场负责人以及工程技术管理人员等数名。管理人员名单序号姓名职务岗位职责1项目经理全面领导工程施工，是质量工期安全文明生产的第一责任人，负责对外协调工作。2技术负责人负责工程施工技术、质量安全生产工作、指导施工员、质量员和安全员工作。3施工员实施组织设计，协调各工序的衔接，检查监督指导施工。4质检员各工序质量检查，监督指导、施工质保。5安全员负责对工人进行安全教育、交底、检查落实各项安全管理制度。6材料员负责对工程材料采购和送检、试验。7资料员负责施工内业资料整理和保管。8、施工进度安排8.1、本小桥基坑支护工程施工分东半幅、西半幅进行计划安排，每半幅施工准备3天，打拉森钢板桩8天，钢围檩与钢支撑安装4天，基坑支护工程钢板与钢围檩进行搭接施工，每半幅合计10个工作日。详细施工进度计划见《基坑支护施工进度计划》横道图。9、劳动力组织9.1、根据工程工期要求，合理安排施工现场的劳动力。在施工过程中，施工人员要根据设计要求与本工程的施工顺序，科学地安排各工种的劳动力人数，做到统一安排、服从指挥、各司其职、严格施工纪律。施工劳动组织安排如表所示。表中数据按一个工作面一班制考虑。基坑围护施工劳动力组织（一工作班）工种人数职责工程技术人员1负责全面指导现场施工。施工员1负责放线并控制板桩轴线、垂直度。吊车司机1负责开吊车、吊桩、振动锤桩工作。起重工1负责吊桩、移桩、送桩就位。打桩技术工2负责控制油泵、电开关、桩准确就位。气割、电焊工1负责现场钢材切割、电焊工作。电工1负责现场施工用电工作。10、钢板桩施工要求10.1、钢板桩采用FSPⅣ型拉森钢板桩，钢板桩的机械性能和尺寸应符合要求。钢板桩堆存、搬运、起吊时应防止由于自重而引起的变形与损坏。10.2、在打钢板桩的过程中，应随即检查其平面位置是否正确，桩身是否垂直，如发现倾斜（不论是前后倾斜或左右倾斜）应立即纠正或拔起重打。钢板桩采用振动方法下沉。开始沉桩时宜用自重下沉，待桩身足够稳定后再采用振动下沉。打桩机械采用35吨履带吊车，振动沉拔桩锤采用DZ45A。10.3、打桩顺序根据现场实际情况，按单边旋转的桩位顺序进行施工。10.4、钢板桩的施工精度，垂直度偏差1/100H以内。10.5、钢板桩拔除时，空隙应用水泥浆或中粗砂及时充填密实。11、支撑系统施工程序及要求11.1、基坑应先支撑后开挖，钢板桩施工完成，开挖设置围檩与支撑系统。围檩与支撑的安装形式见《福州市东山路0+201.54小桥基坑支护施工方案》图纸（附后）。11.2、钢围檩应按方案要求，安装在...
