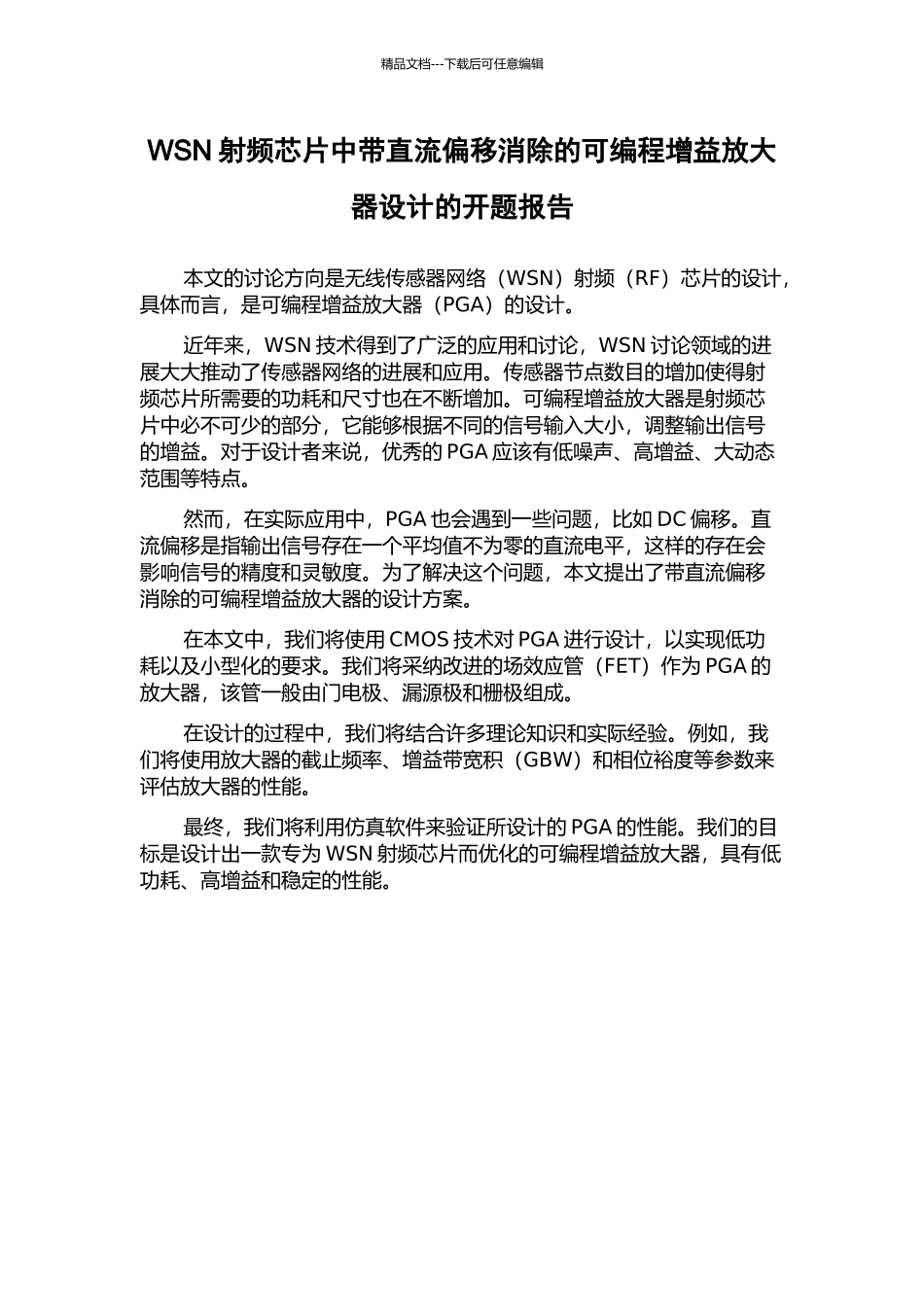

精品文档---下载后可任意编辑WSN 射频芯片中带直流偏移消除的可编程增益放大器设计的开题报告本文的讨论方向是无线传感器网络(WSN)射频(RF)芯片的设计,具体而言,是可编程增益放大器(PGA)的设计。近年来,WSN 技术得到了广泛的应用和讨论,WSN 讨论领域的进展大大推动了传感器网络的进展和应用。传感器节点数目的增加使得射频芯片所需要的功耗和尺寸也在不断增加。可编程增益放大器是射频芯片中必不可少的部分,它能够根据不同的信号输入大小,调整输出信号的增益。对于设计者来说,优秀的 PGA 应该有低噪声、高增益、大动态范围等特点。然而,在实际应用中,PGA 也会遇到一些问题,比如 DC 偏移。直流偏移是指输出信号存在一个平均值不为零的直流电平,这样的存在会影响信号的精度和灵敏度。为了解决这个问题,本文提出了带直流偏移消除的可编程增益放大器的设计方案。在本文中,我们将使用 CMOS 技术对 PGA 进行设计,以实现低功耗以及小型化的要求。我们将采纳改进的场效应管(FET)作为 PGA 的放大器,该管一般由门电极、漏源极和栅极组成。在设计的过程中,我们将结合许多理论知识和实际经验。例如,我们将使用放大器的截止频率、增益带宽积(GBW)和相位裕度等参数来评估放大器的性能。最终,我们将利用仿真软件来验证所设计的 PGA 的性能。我们的目标是设计出一款专为 WSN 射频芯片而优化的可编程增益放大器,具有低功耗、高增益和稳定的性能。
