XXXX大厦综合布线系统解析

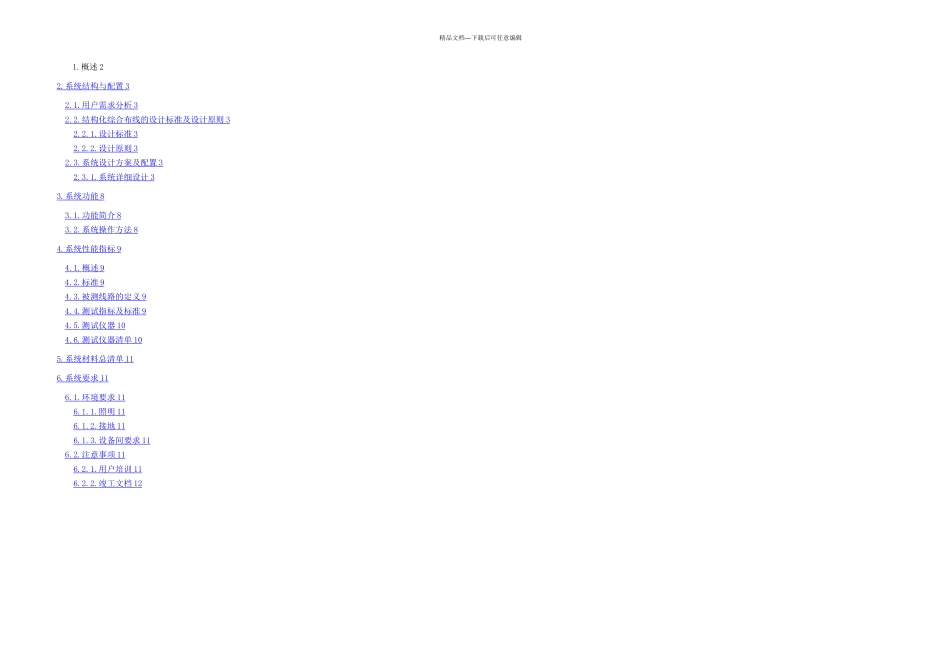

精品文档---下载后可任意编辑1.概述 22. 系统结构与配置 3 2.1. 用户需求分析 3 2.2. 结构化综合布线的设计标准及设计原则 3 2.2.1. 设计标准 3 2.2.2. 设计原则 3 2.3. 系统设计方案及配置 3 2.3.1. 系统详细设计 3 3. 系统功能 8 3.1. 功能简介 8 3.2. 系统操作方法 8 4. 系统性能指标 9 4.1. 概述 9 4.2. 标准 9 4.3. 被测线路的定义 9 4.4. 测试指标及标准 9 4.5. 测试仪器 10 4.6. 测试仪器清单 10 5. 系统材料总清单 11 6. 系统要求 11 6.1. 环境要求 11 6.1.1. 照明 11 6.1.2. 接地 11 6.1.3. 设备间要求 11 6.2. 注意事项 11 6.2.1. 用户培训 11 6.2.2. 竣工文档 12 精品文档---下载后可任意编辑1.概述综合布线系统是建筑物或建筑群内的信息传输系统。它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统、安全系统彼此相连，也使这些设备与外部通信网络相连接。它包括建筑物到外部网络或电话局线路上的连线、与工作区的话音或数据终端之间的所有电缆及相关联的布线部件。布线系统由不同系列的部件组成，其中包括：传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电器保护设备和支持硬件。建筑物结构化综合布线网是由六个独立的子系统组成：a) 工作区(WORK AREA)子系统---由工作区内的终端设备连接到信息插座的连接电缆组成。常用设备是计算机(PC，工作站，中端，打印机)，电话，传真机等设备。b) 管理子系统(ADMINISTRATION)---由交叉连接、直接连接配线的（配线架）连接硬件等设备所组成。实现配线管理，其设计很完善，使用颜色编码，很容易追踪和跳线，体积小比传统配线箱节约 50％空间。c) 水平子系统(HRIZONTAL)---由每一个工作区的信息插座开始，经水平布置一直到管理区的内侧配线架的线缆所组成。实现信息插座和管理子系统间(跳线架)的连接，常用三类和五类双绞线实现这种连接。d) 主干线(RISER; BACKBONE)子系统---由建筑物内所有的（垂直）干线多对数线缆组成，即多对数铜缆，同轴电缆和多模多芯光纤以及将此线缆连接到其他地方的相关支撑硬件所组成。实现计算机设备、程控机 PBX 和各管理子系统间的连接。常用通信介质是光纤，使系统传输率达到 100MBPS。e) 设备间子系统(EQUIPMENT)---由设备间的线缆、连接器和相关支撑硬件组成。实现布线系统与设备的连接，主要为配合不同设备有关的适配器。f)...
