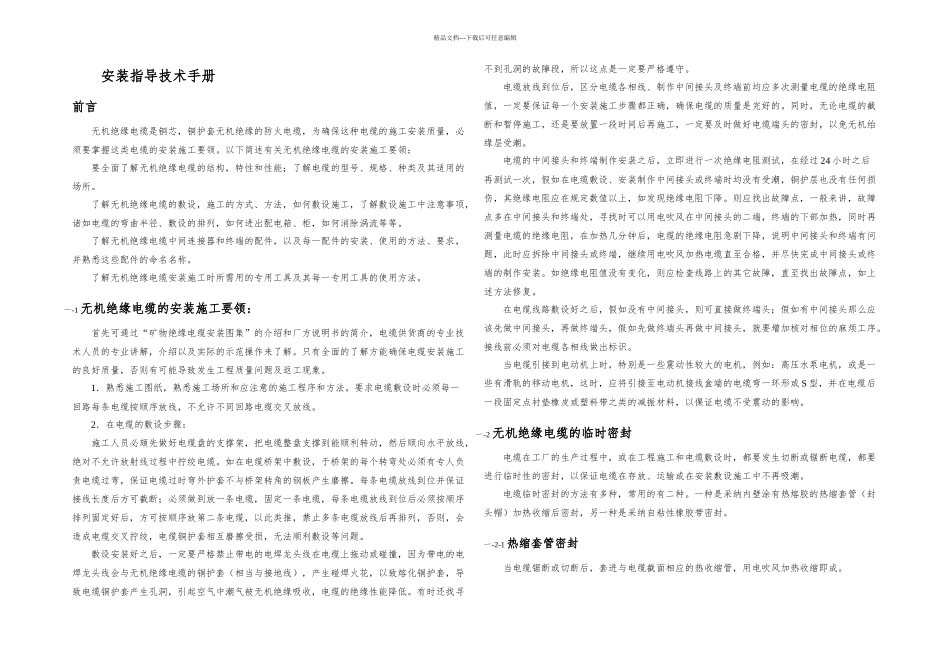

精品文档---下载后可任意编辑安装指导技术手册前言无机绝缘电缆是铜芯，铜护套无机绝缘的防火电缆，为确保这种电缆的施工安装质量，必须要掌握这类电缆的安装施工要领。以下简述有关无机绝缘电缆的安装施工要领：要全面了解无机绝缘电缆的结构，特性和性能；了解电缆的型号、规格、种类及其适用的场所。了解无机绝缘电缆的敷设，施工的方式、方法，如何敷设施工，了解敷设施工中注意事项，诸如电缆的弯曲半径、敷设的排列，如何进出配电箱、柜，如何消除涡流等等。了解无机绝缘电缆中间连接器和终端的配件，以及每一配件的安装、使用的方法、要求，并熟悉这些配件的命名名称。了解无机绝缘电缆安装施工时所需用的专用工具及其每一专用工具的使用方法。一-1 无机绝缘电缆的安装施工要领：首先可通过“矿物绝缘电缆安装图集”的介绍和厂方说明书的简介，电缆供货商的专业技术人员的专业讲解，介绍以及实际的示范操作来了解。只有全面的了解方能确保电缆安装施工的良好质量，否则有可能导致发生工程质量问题及返工现象。1．熟悉施工图纸，熟悉施工场所和应注意的施工程序和方法。要求电缆敷设时必须每一回路每条电缆按顺序放线，不允许不同回路电缆交叉放线。2．在电缆的敷设步骤：施工人员必颏先做好电缆盘的支撑架，把电缆整盘支撑到能顺利转动，然后顺向水平放线，绝对不允许放射线过程中拧绞电缆。如在电缆桥架中敷设，于桥架的每个转弯处必须有专人负责电缆过弯，保证电缆过时弯外护套不与桥架转角的钢板产生磨擦。每条电缆放线到位并保证接线长度后方可截断；必须做到放一条电缆，固定一条电缆，每条电缆放线到位后必须按顺序排列固定好后，方可按顺序放第二条电缆，以此类推，禁止多条电缆放线后再排列，否则，会造成电缆交叉拧绞，电缆铜护套相互磨擦受损，无法顺利敷设等问题。敷设安装好之后，一定要严格禁止带电的电焊龙头线在电缆上拖动或碰撞，因为带电的电焊龙头线会与无机绝缘电缆的铜护套（相当与接地线），产生碰焊火花，以致熔化铜护套，导致电缆铜护套产生孔洞，引起空气中潮气被无机绝缘吸收，电缆的绝缘性能降低。有时还找寻不到孔洞的故障段，所以这点是一定要严格遵守。电缆放线到位后，区分电缆各相线、制作中间接头及终端前均应多次测量电缆的绝缘电阻值，一定要保证每一个安装施工步骤都正确，确保电缆的质量是完好的。同时，无论电缆的截断和暂停施工，还是要放置一段时间后再施工，一定要及时做好电缆端头的密封，以免无...
