吸顶式无线AP设置说明书（适用型号：YA-1515，YA-3020）VIP免费

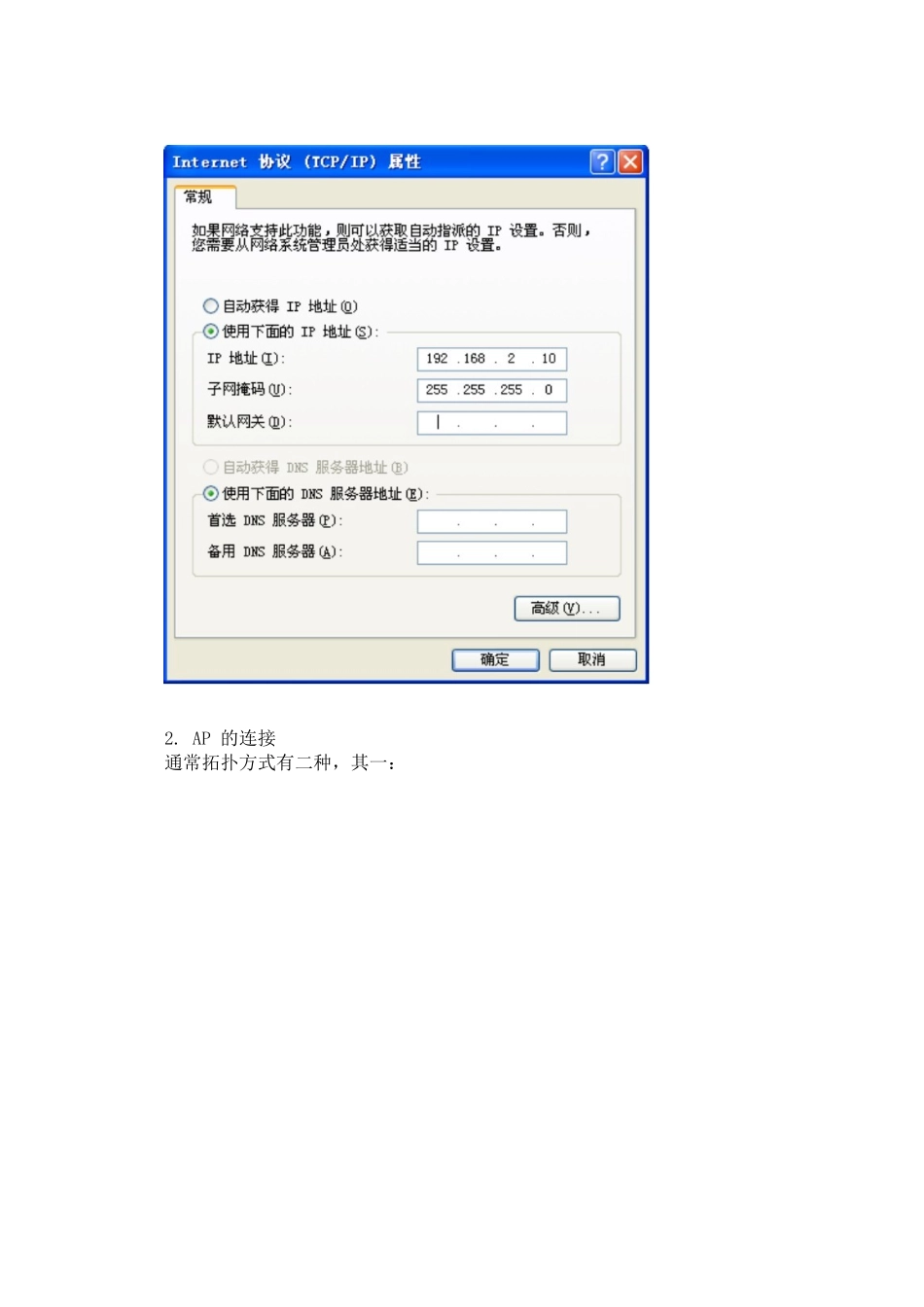

吸顶式无线AP设置说明书（适用型号：YA-1515，YA-3020）一、登陆默认IP为：192.168.2.1默认用户名和密码：admin二、施工注意事项酒店大规模布署本AP时，需要对AP做以下工作：a.IP设置b.无线设置c.路由器设置在安装AP前，需要先做好AP的布署规划。通常按如下步骤进行：1.规划打印各楼层平面图，在图纸上标注AP的布置点，同时标注AP的IP、信道。对AP的IP和信道进行统一规划。尤其要指正的是无线信道的规划，大部分人完全不理解。无线信道只能使用1、6、11这三个。如下图规划信道是正确的：下面都是错误的：2.测试和设置在AP没有安装上之前，先将每个AP进行本地设置。设置内容请查看下一章每个AP按规划所定的IP、信道等进行统一的设置，并且做好标识，打上标签然后按标识安装到对应的位置。3.安装将AP安装上，连上网线。4.调试将AP通上电，一台台测试AP是否正常工作。通过观察交换机上对应的AP的数据灯是否正常，或通过PING命令对各个AP进行检测。拿笔记本电脑检测AP的信号覆盖情况，如信号不够好的再针对性的调整AP的布署或者增加AP。找几个测试点，测试上网的速度、延时是否正常。三、AP设置本说明书模拟在酒店、KTV等装多台AP覆盖时进行说明。1.网卡设置设置时需要通过网线来设置AP，不要用无线去设置AP。先要给网卡设置固定IP，如下图：2.AP的连接通常拓扑方式有二种，其一：其二：上述二种方式实际上是一样的，只不过是供电设备不同。当大规模布署时,适合选择POE交换机进行统一供电，可简化机房布线、节省地方；采用单台POE电源对各个AP独立供电，需要占用较多的电插位，线束较乱，适合成本要求低、小批量覆盖。注意：这两款AP（YA-1515和YA-3020）的供电不能超过30V电压。采用POE交换机供电时务必确认清楚。3.AP的设置3.1一键设置在工作模式菜单，可以对必设的三项内容统一、快速完成设置。在3.2章节后分别对各部分详细说明。在工作模式，我们设置成“无线热点AP”，同时对IP和SSID等完成设置。3.2工作模式（必设项）在“工作模式”菜单中，将AP设成“网桥模式”。有线路由（网关）：将AP当路由器用时设成网关。如果设置成网关后，网线连接的网口将变成WAN口，会造成电脑无线登陆AP。慎用！无线客户端：实现无线转有线。万能中继：实现无线转无线，即可扩展无线的信号覆盖。3.3AP的IP每一个AP的IP地址均不能相同，且AP的IP不得在路由器的DHCP地址范围之内。通常可以将AP独立一个网段，不和路由器同网段。比如路由器是192.168.1.1段的，那所有AP的IP都设在192.168.2.x，这样即可避免和路由器冲突。3.4无线设置点开左侧菜单无线设置基本设置：无线模式必须使用20M方式，信道按规划进行设置。SSID：无线网络名称，可以使用中文名字。认证和加密：建议使用WPAPSK混合3.5其它a.虚拟SSID即多SSID。可以添加多SSID。在工程布署时不是必设项。b.访问控制作AP使用时，一般由路由器统一控制，此项不要设置。c.无线分布式(WDS)即桥接。WDS的上端设置成“网桥”，下端设置成“网桥+”。d.无线多媒体如果经常看视频时可以启用本设置。无线多媒体:WMM(Wi-Fi多媒体)全面定义了四种连接内容，其中包括语音、视频、besteffort以及background，以此优化网络通信的质量，以保障这些应用与网络资源建立稳定连接。同时，WMM优化了Wi-Fi原始终端用户的通信体验，在一个更为广泛、更为庞杂的网络环境和通信环境中，提供高质量的数据、语音、音乐、视频应用的网络连接性能。e.无线高级设置非专业人士请不要随意修改此界面的参数。Beacon间隔：当接入的用户会较多时，可以稍为改大一些，可以降低用户端的竞争性。发射功率：最大100%时为500mW，可以手动调整。用户隔离：即无线用户之间不可以相互访问，适合公共区域上网地区设置。四、其它设置1.复位复位可以通过登陆固件界面进行，也可以按复位键。复位键正确使用方法：AP通电启动完成后，按RESET15秒。2.管理员密码设置3.系统日志开启后将占用CPU资源（会影响AP带机），建议在AP正常没有故障时，禁止掉。4.系统配置可以备份系统配置信息、还原配置。5.恢复出厂值
