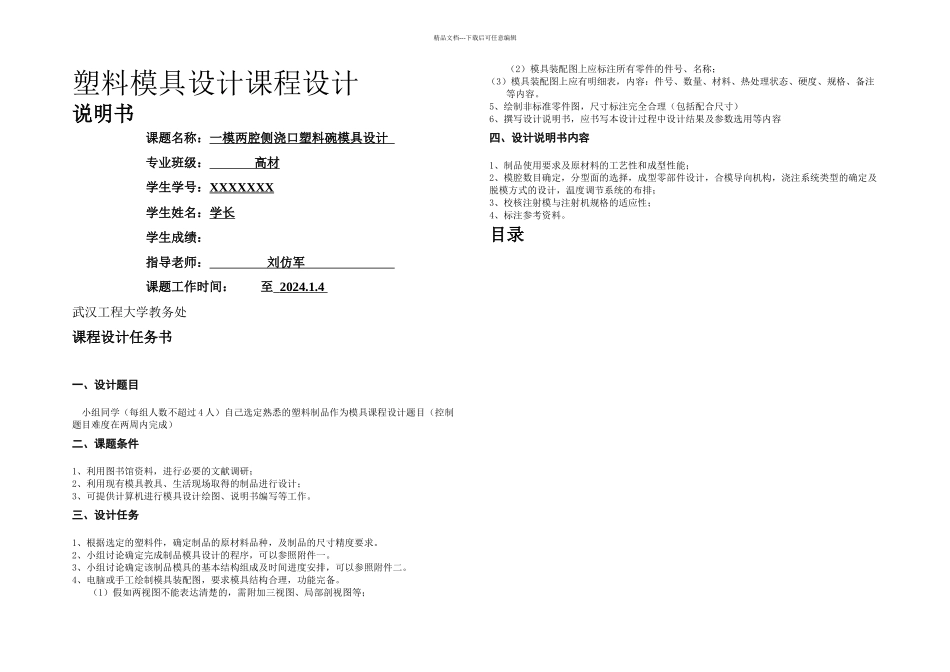

精品文档---下载后可任意编辑塑料模具设计课程设计说明书课题名称:一模两腔侧浇口塑料碗模具设计 专业班级: 高材学生学号:XXXXXXX学生姓名:学长学生成绩:指导老师: 刘仿军 课题工作时间: 至 2024.1.4 武汉工程大学教务处 课程设计任务书一、设计题目小组同学(每组人数不超过 4 人)自己选定熟悉的塑料制品作为模具课程设计题目(控制题目难度在两周内完成)二、课题条件1、利用图书馆资料,进行必要的文献调研;2、利用现有模具教具、生活现场取得的制品进行设计;3、可提供计算机进行模具设计绘图、说明书编写等工作。三、设计任务1、根据选定的塑料件,确定制品的原材料品种,及制品的尺寸精度要求。2、小组讨论确定完成制品模具设计的程序,可以参照附件一。3、小组讨论确定该制品模具的基本结构组成及时间进度安排,可以参照附件二。4、电脑或手工绘制模具装配图,要求模具结构合理,功能完备。(1)假如两视图不能表达清楚的,需附加三视图、局部剖视图等;(2)模具装配图上应标注所有零件的件号、名称;(3)模具装配图上应有明细表,内容:件号、数量、材料、热处理状态、硬度、规格、备注等内容。5、绘制非标准零件图,尺寸标注完全合理(包括配合尺寸)6、撰写设计说明书,应书写本设计过程中设计结果及参数选用等内容四、设计说明书内容1、制品使用要求及原材料的工艺性和成型性能;2、模腔数目确定,分型面的选择,成型零部件设计,合模导向机构,浇注系统类型的确定及脱模方式的设计,温度调节系统的布排;3、校核注射模与注射机规格的适应性;4、标注参考资料。目录精品文档---下载后可任意编辑第一章 塑件的工艺分析 11.1 材料选择 0PET(聚对苯二甲酸乙二醇酯)0GPPS(通用级聚苯乙烯)0AS(苯乙烯-丙烯腈共聚物)0ABS(丙烯腈-苯乙烯-丁二烯共聚物)0PP(聚丙烯)0综述11.2 原料(PP)的成型特性和工艺参数 11.2.1 注塑模工艺 11.3 塑件的尺寸选择 11.3.1 塑件的尺寸 11.3.2 塑件尺寸公差标准 1 塑件的表面质量 21.3.4 塑件的生产批量 2第二章 注塑设备的选择 32.1 注射成型工艺条件 32.2 选择注射机 3第三章 浇注系统的设计 53.1 主流道设计 53.2 主流道尺寸计算 53.3 分流道的设计 53. 4 浇口的设计 53.5 浇口套的设计 63. 6 模架的设计 63.7 定位圈 7第四章 成型零件的设计 94.1 成型零件的结构设计 94.1.1 凹模结构设计 94.1.2 型芯结构设计 104.2 成...
